Tecnologies de fabricació de pantalles LED transparents
Especificacions tècniques clau
Interval de transparència
70% - 95%
Claredat òptica aconseguida mitjançant materials avançats
Pixel Pitch
< 0.5mm
Tecnologia de matriu micro-LED emergent
Vida útil
100,000+ hores
En condicions normals de funcionament
Temp. de funcionament
-40 graus a +85 graus
Provat en condicions extremes

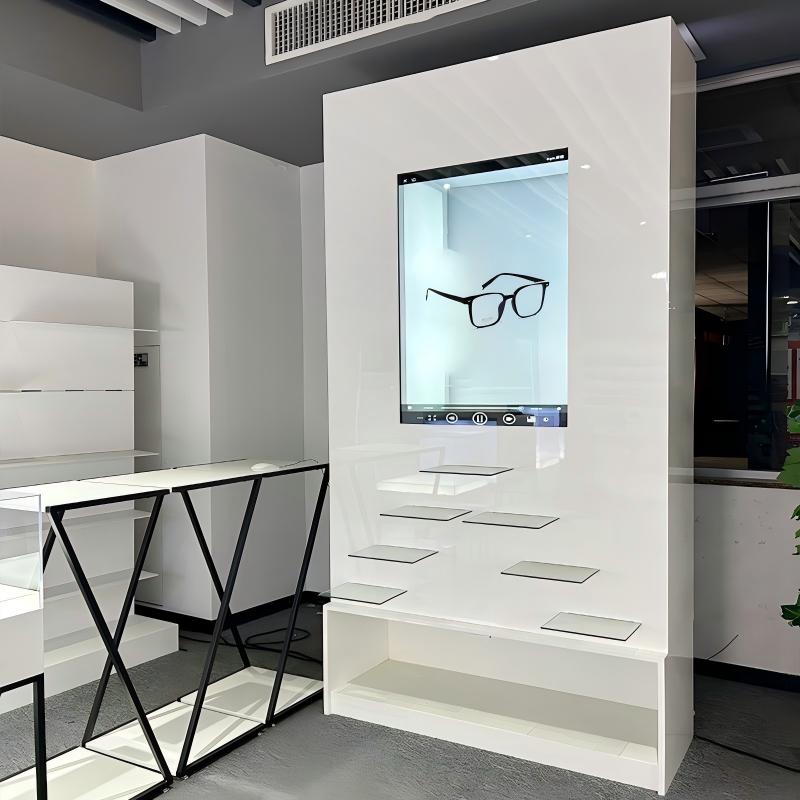

Introducció a l'arquitectura de pantalla LED transparent
La pantalla LED transparent representa un avenç revolucionari en la tecnologia de visualització, combinant la claredat òptica amb les capacitats de visualització digital. Aquests sistemes sofisticats utilitzen materials semiconductors d'avantguarda-i processos de fabricació avançats per aconseguir nivells de transparència que van del 70% al 95% mantenint una qualitat de visualització excepcional.
L'arquitectura fonamental d'una pantalla LED transparent consta de matrius de micro-LED incrustades dins de substrats òpticament clars, creant una integració perfecta entre el contingut digital i l'entorn físic.
La complexitat d'enginyeria darrere de la tecnologia de pantalles LED transparents implica múltiples enfocaments interdisciplinaris, com ara la ciència dels materials, l'enginyeria òptica i la fabricació de semiconductors. Les pantalles transparents modernes utilitzen capes conductores ultra-fines, normalment materials basats en òxid d'indi i estany (ITO) o grafè-, dipositades mitjançant processos de deposició de vapor químic amb magnetrons. Aquestes capes conductores mantenen la transmitància òptica per sobre del 90% alhora que proporcionen les vies elèctriques necessàries per a l'activació dels píxels.
Components arquitectònics clau
Matrius de micro-LED amb dimensions nanoescala
Substrats òpticament clars (vidre o polímer)
Capes conductores ultra-fines (ITO o grafè)
Materials d'encapsulació avançats
Electrònica de control integrada
Claredat òptica
S'aconsegueix mitjançant una selecció precisa de materials i toleràncies de fabricació a nanoescala
Processos de fabricació avançats i selecció de materials
Flux de treball de fabricació
Preparació del substrat
Els materials de vidre o polímers ultra-purs es netegen amb plasma per eliminar els contaminants orgànics i crear condicions de superfície òptimes.
Deposició de capa conductora
Aplicació de materials basats en ITO o grafè-a través de processos de deposició de vapor químic amb magnetrons o pols.
Muntatge de xip LED
Seleccioneu{0}}i{1}}col·loqueu components avançats de les posicions de l'equip amb una precisió de ±25 micròmetres per obtenir una uniformitat precisa del pas de píxels.
Procés d'enllaç
La pel·lícula conductora anisòtropa (ACF) o les tècniques d'unió de fils de pas ultra-creen connexions elèctriques segures.
Encapsulació
Els adhesius òpticament transparents (OCA) i els adhesius líquids òpticament transparents (LOCA) proporcionen protecció ambiental.
Control de qualitat i proves
La inspecció òptica automatitzada i l'anàlisi espectrofotomètrica garanteixen propietats òptiques consistents.

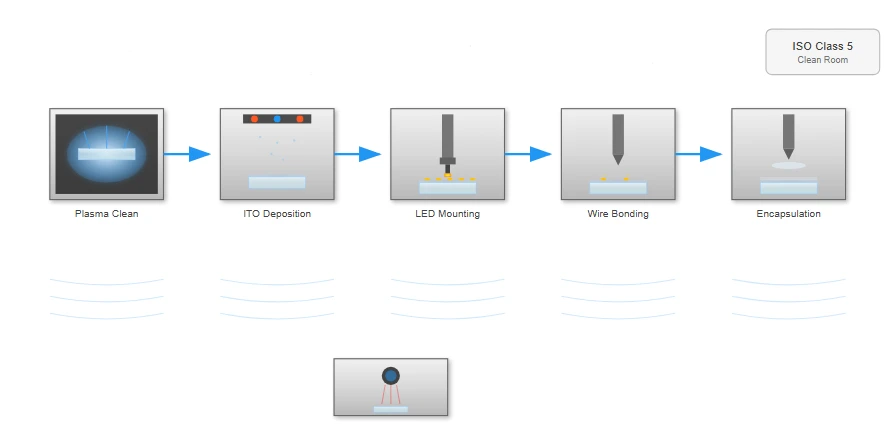

Fabricació en sala neta
Les instal·lacions contemporànies utilitzen estàndards ISO Classe 5 amb un recompte de partícules per sota de 3.520 partícules per metre cúbic per a partícules de 0,5 micròmetres o més grans.
Sistemes de control de qualitat
Múltiples punts de control de qualitat utilitzen inspecció òptica automatitzada i anàlisi espectrofotomètrica per garantir propietats òptiques coherents.
Comparació de materials
| Material | Transparència | Conductivitat | Cost |
|---|---|---|---|
| Òxid d'Indi Estany (ITO) | 90-95% | Alt | Alt |
| Grafè | 95-98% | Molt alt | Molt alt |
| Malla metàl·lica | 85-90% | Molt alt | Mitjana |
| Nanofils de plata | 90-92% | Alt | Mitjana-Alta |

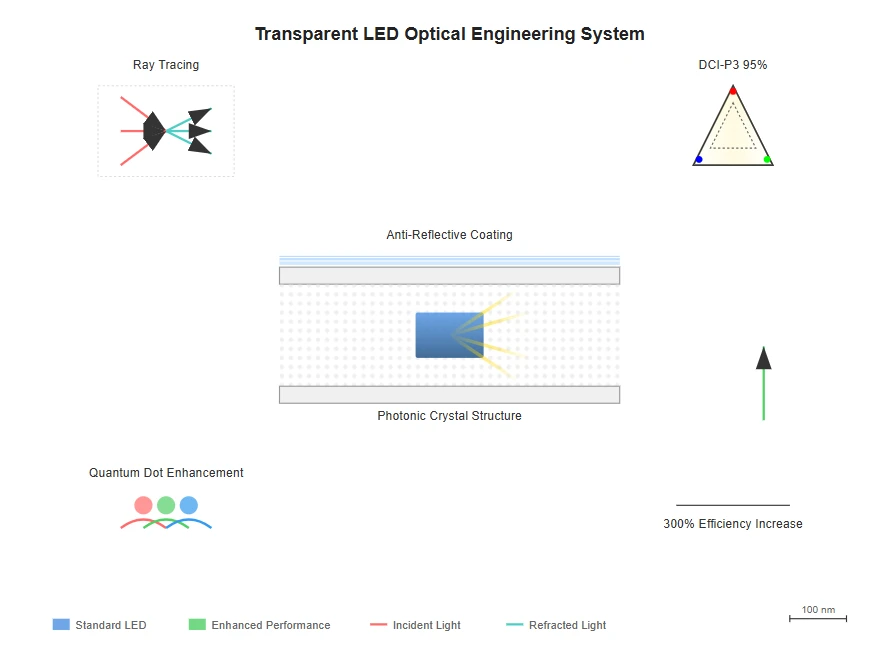

Enginyeria òptica i sistemes de gestió de la llum
El disseny òptic dels sistemes de pantalles LED transparents requereix un modelatge i simulació sofisticats per optimitzar tant la transparència com el rendiment de la pantalla.
Tècniques d'extracció de llum
Les tècniques avançades d'extracció de llum milloren l'eficiència de les pantalles LED transparents maximitzant l'escapada dels fotons generats del material semiconductor.
Les estructures de cristall fotònic augmenten l'eficiència d'extracció de la llum fins a un 300%
Enginyeria de nanoestructures
Les estructures de cristall fotònic, fabricades mitjançant litografia de feix d'electrons o litografia de nanoempremta, creen variacions periòdiques de l'índex de refracció que suprimeixen la reflexió interna total. Aquestes nanoestructures estan dissenyades amb precisió per mantenir la transparència mentre dirigeixen la llum emesa cap a la zona de visualització.
Traçat de raigs i propagació de la llum
Els algorismes de traçat de raigs calculen la propagació de la llum a través de múltiples interfícies de materials, tenint en compte les reflexions de Fresnel, els coeficients d'absorció i els fenòmens de dispersió.
Recobriments anti-reflectants
La implementació de recobriments anti-reflectants, normalment piles dielèctriques multi-capes, redueix les reflexions superficials per sota del 0,5% per interfície.
Gestió del color
El sistema de gestió del color empra algorismes de calibratge sofisticats que tenen en compte les característiques espectrals úniques dels substrats transparents.
- Les pel·lícules de millora de punts quàntics proporcionen una gamma de colors ampliada
- Aconsegueix més del 95% de l'espai de color DCI-P3
- Espectres d'emissió estrets per a colors altament saturats

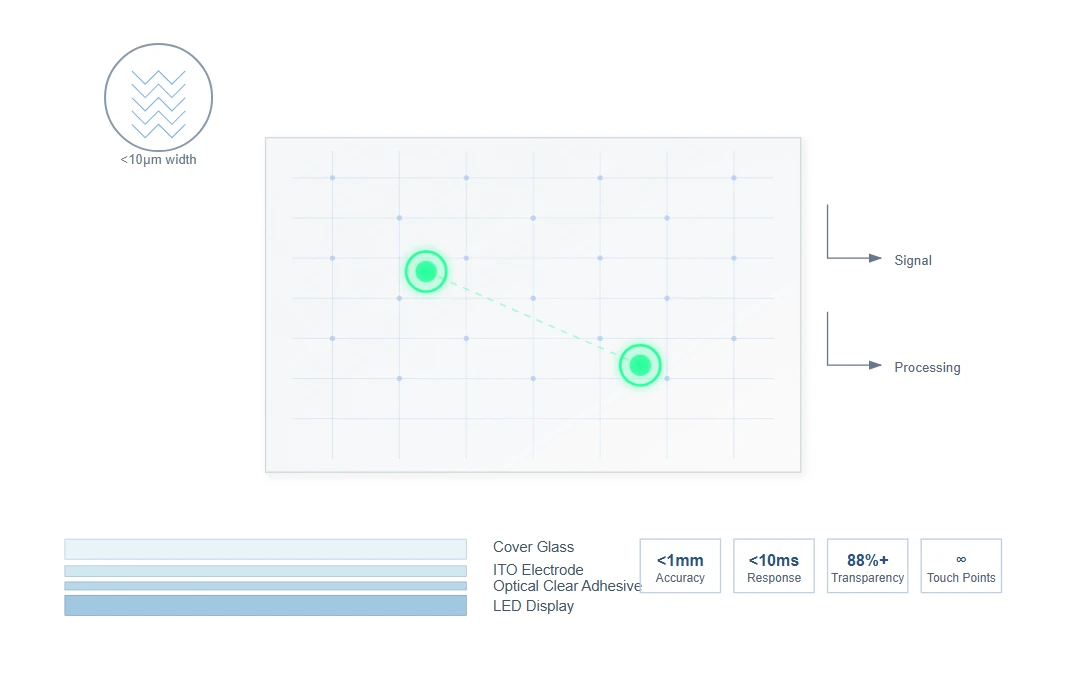

Tecnologies d'integració tàctil i sistemes de sensors
La integració de la funcionalitat tàctil als conjunts de pantalles LED transparents requereix tecnologies de sensors especialitzades que mantinguin la claredat òptica alhora que proporcionen una detecció precisa de la posició. Els sistemes tàctils capacitius projectats utilitzen elèctrodes ITO de patró-de diamant amb amplades de línia inferiors a 10 micròmetres, aconseguint una transparència visual superior al 88% alhora que admeten la detecció multi-touch amb punts de contacte simultanis il·limitats.
El procés de modelització de l'elèctrode del sensor utilitza tècniques de fotolitografia amb una resolució sub-micra, que garanteix una sensibilitat tàctil coherent a tota l'àrea de visualització.
Rendiment del sistema tàctil
< 1mm
Toqueu Precisió
< 10ms
Temps de resposta
88%+
Transparència
Il·limitat
Punts de contacte
Tecnologies avançades de processament tàctil
Algoritmes de processament del senyal
Els algorismes avançats diferencien entre les entrades tàctils intencionals i la interferència ambiental, utilitzant models d'aprenentatge automàtic entrenats en conjunts de dades extensos.
Sistemes de rebuig de palma
Els algorismes sofisticats analitzen l'àrea de contacte, la distribució de la pressió i les característiques temporals per distingir entre les entrades previstes i els contactes accidentals.
Capacitats{0}}de detecció de força
Els sensors piezoelèctrics o extensomètrics mesuren les deformacions microscòpiques del material del substrat, proporcionant una entrada sensible a la pressió-sense comprometre la transparència.
Enginyeria de gestió tèrmica i fiabilitat
La gestió tèrmica eficaç representa una consideració crítica de disseny per als sistemes de pantalles LED transparents, ja que la generació excessiva de calor pot degradar tant el rendiment com la longevitat.
Protocols de proves de fiabilitat
Els protocols de prova de fiabilitat per a productes de pantalla LED transparent segueixen estàndards estrictes de la indústria, incloses les especificacions JEDEC per a dispositius semiconductors i estàndards IEC per a sistemes de visualització. Aquests procediments de prova exhaustius garanteixen una vida operativa mínima que supera les 100.000 hores en condicions de funcionament normals.
Ciclisme de temperatura
Els subjectes de prova es mostren amb un cicle de temperatures extrems de -40 graus a +85 graus per garantir l'estabilitat del rendiment en tot el rang operatiu.
Prova d'humitat
L'exposició a condicions d'alta humitat (85% HR a 85 graus) avalua la resistència a l'entrada d'humitat i els efectes de condensació.
Tensió mecànica
Les proves de càrrega de vibració i xoc garanteixen la integritat estructural en condicions de transport i instal·lació.
Exposició ambiental
Les proves de radiació UV i corrosió atmosfèrica validen la durabilitat a llarg termini-en aplicacions a l'aire lliure.

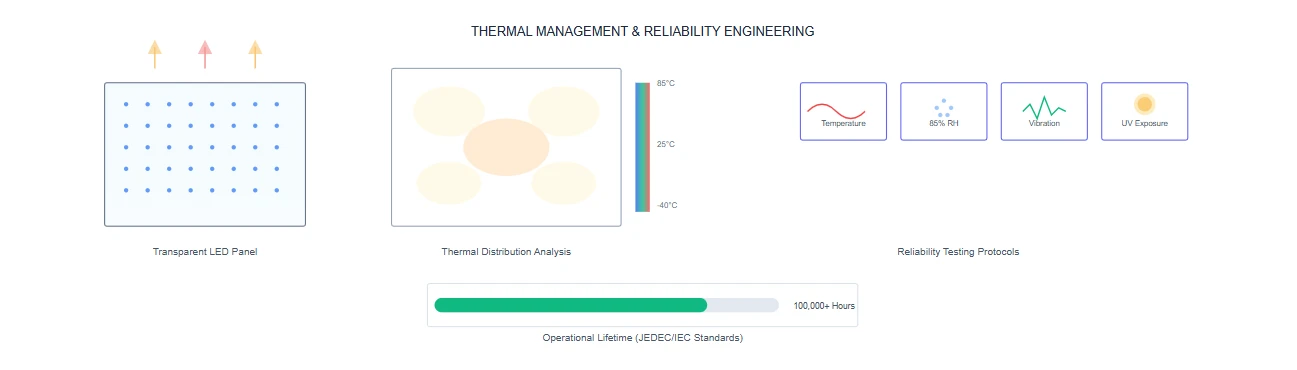

Anàlisi de distribució tèrmica
La imatge tèrmica revela patrons de calor a la superfície de la pantalla, cosa que permet als enginyers optimitzar les vies de dissipació de calor mantenint la transparència. Els sistemes avançats de gestió tèrmica garanteixen una distribució uniforme de la temperatura, evitant punts calents que podrien degradar el rendiment o reduir la vida útil.
Estratègies de gestió tèrmica
Dinàmica de fluids computacional
La simulació tèrmica avançada prediu les distribucions de temperatura en diverses condicions de funcionament, permetent l'optimització de les estratègies de dissipació de calor.
Distribuïdors de calor transparents
Les pel·lícules de grafè i les matrius de nanotubs de carboni proporcionen una conducció lateral eficient de la calor alhora que mantenen la claredat òptica, aconseguint una conductivitat tèrmica superior a 1000 W/m·K.
Sistemes de refrigeració passius
Els canals de convecció posicionats estratègicament creen efectes de xemeneia que milloren la circulació natural de l'aire sense necessitat de components de refrigeració actius.
Regulació tèrmica dinàmica
Els sistemes de control intel·ligents ajusten el subministrament d'energia en funció de sensors tèrmics, mantenint les temperatures de funcionament òptimes en condicions de càrrega variables.
Integració de sistemes i arquitectura de control
Arquitectura de control
L'arquitectura de control empra sistemes de processament distribuïts que gestionen dades de píxels, subministrament d'energia i funcions de diagnòstic.
-Matrius de portes programables (FPGA) de camp per al processament-en temps real
Algorismes avançats per a l'escala d'imatges i la conversió de color
Suport per a resolucions d'entrada de fins a 8K a 120 Hz + velocitats de fotogrames
Protocols de comunicació
La senyalització diferencial-d'alta velocitat garanteix una transmissió de dades fiable entre els components del sistema.
Estàndards LVDS o V-by-One amb velocitats de dades superiors a 10 Gbps
Codificació de correcció d'errors per a la integritat de les dades
Camins de dades redundants per a la protecció contra errors
Taxes d'error de bits inferiors a 10^-12 en condicions normals
Gestió d'energia
La gestió d'energia sofisticada optimitza el consum d'energia alhora que manté el rendiment.
El control dinàmic de la llum de fons redueix la potència fins a un 40%
Múltiples dominis de tensió amb regulació independent
Control detallat-de diferents zones de visualització
Capacitats de monitorització i diagnòstic d'energia
Metodologies de calibratge i garantia de qualitat
Calibració colorimètrica
Les instal·lacions professionals de pantalles LED transparents requereixen procediments de calibratge exhaustius per garantir una aparença uniforme en diversos panells i un rendiment constant al llarg del temps. La calibració colorimètrica utilitza espectroradiòmetres per mesurar la distribució de potència espectral de cada color primari a diversos nivells de grisos, creant perfils de caracterització detallats.
Procés de calibració
1.Mesura de distribució d'energia espectral
2.Correcció gamma i ajust del punt blanc
3.Mapping i calibratge de la gamma de colors
4. Correcció d'uniformitat a través de la superfície de visualització
5.Implementació de factors de compensació d'envelliment
6. Emmagatzematge i aplicació de dades de calibratge
Inspecció de qualitat automatitzada
Els sistemes automatitzats d'inspecció de qualitat utilitzen tecnologia de visió artificial per detectar defectes en panells de pantalla LED transparents durant la producció. Les càmeres-d'alta resolució capturen imatges sota diverses condicions d'il·luminació, mentre que els algorismes d'intel·ligència artificial identifiquen anomalies.
Defectes detectats
- Píxels morts o enganxats
- Partícules de contaminació
- Esgarrapades superficials
- Imperfeccions del recobriment
- Errors de patró d'elèctrodes
Capacitats d'inspecció
- 99,9% + detecció de defectes crítics
- Imatge de resolució sub-micra
- Il·luminació multi-angle
- Classificació automatitzada de defectes
- Control estadístic de processos
Desenvolupaments futurs i tecnologies emergents
L'evolució de la tecnologia de pantalles LED transparents continua avançant a través de la investigació de nous materials i processos de fabricació.

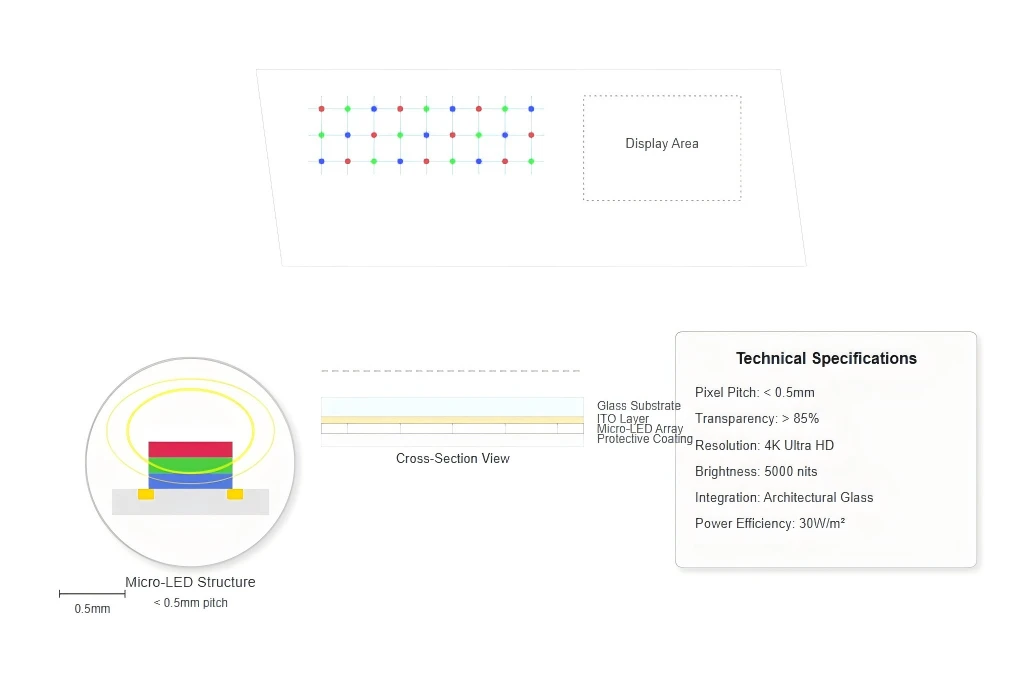

Matrius de micro-LED
Els desenvolupaments emergents inclouen matrius de micro-LEDs amb passos de píxels inferiors a 0,5 mm, aconseguint una integració gairebé-invisible al vidre arquitectònic mantenint les capacitats de visualització d'alta resolució.

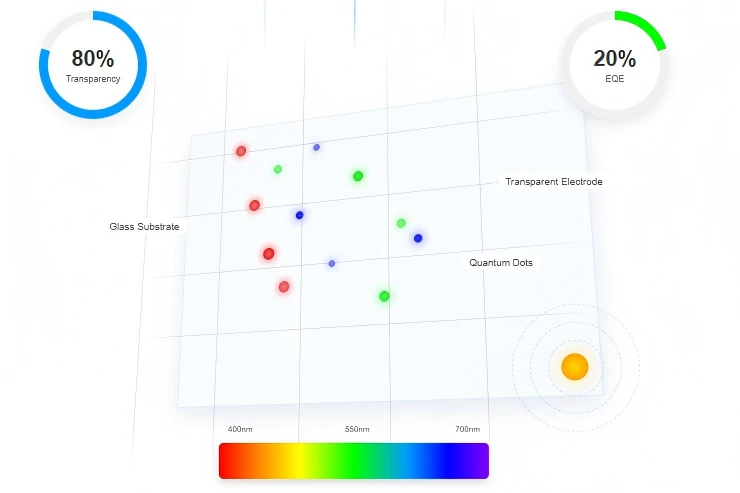

LED de punt quàntic (QLED)
La tecnologia QLED promet una millora de l'eficiència i la puresa del color, amb demostracions de laboratori que aconsegueixen eficiències quàntiques externes superiors al 20% mantenint la transparència per sobre del 80%.

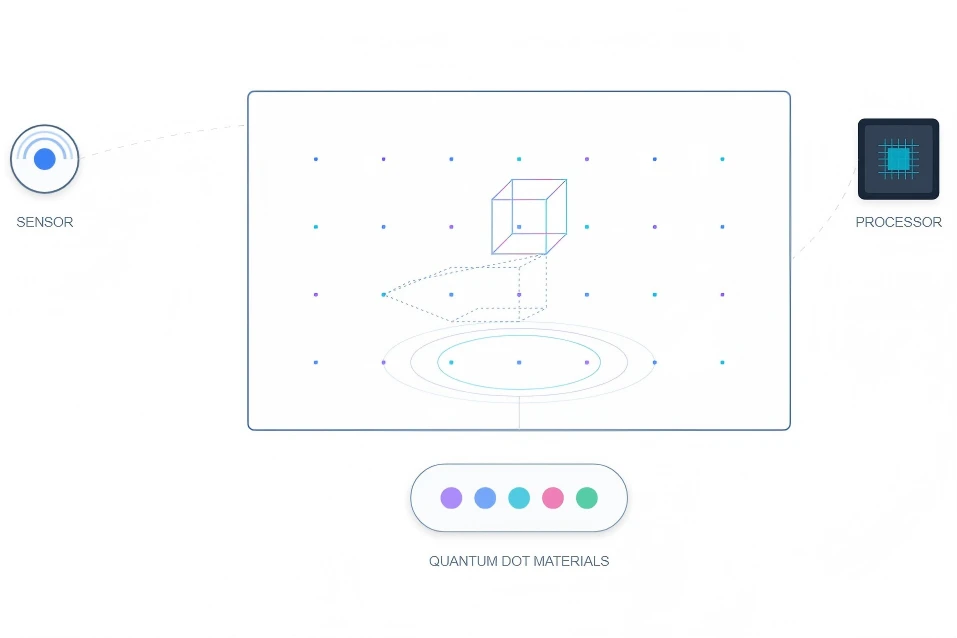

Integració de la realitat augmentada
La integració de les capacitats de realitat augmentada combina la funcionalitat de visualització amb la detecció ambiental i la informàtica espacial, creant experiències de realitat mixta immersives.

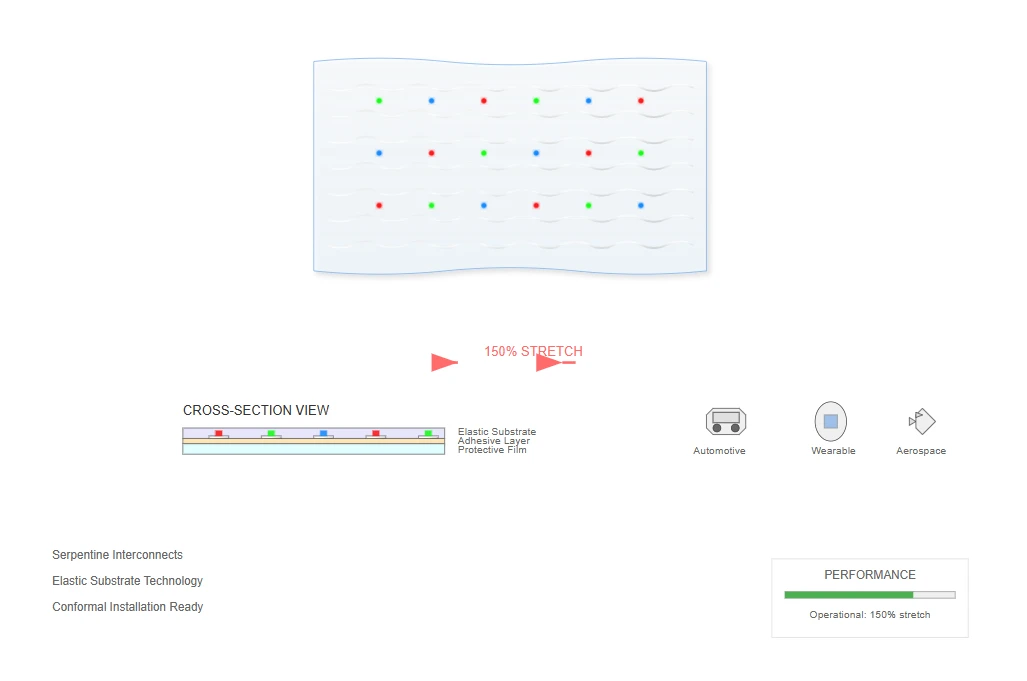

Displays flexibles i extensibles
La recerca en pantalles transparents flexibles i extensibles obre noves possibilitats d'aplicació per a instal·lacions corbes i conformades. Aquestes tecnologies de pantalla LED transparents de -última generació utilitzen substrats elàstics i interconnexions serpentines que s'adapten a la deformació mecànica mantenint la funcionalitat elèctrica i òptica.
Les demostracions de prototips han aconseguit ràtios d'estirament de fins al 150% mantenint el funcionament de la pantalla, cosa que suggereix aplicacions futures en l'automoció, l'aeroespacial i l'electrònica portàtil.
Aplicacions clau
Displays d'automoció
Tecnologia portàtil
Dispositius flexibles
Interfícies aeroespacials
Arquitectura corba
Equipament mèdic
