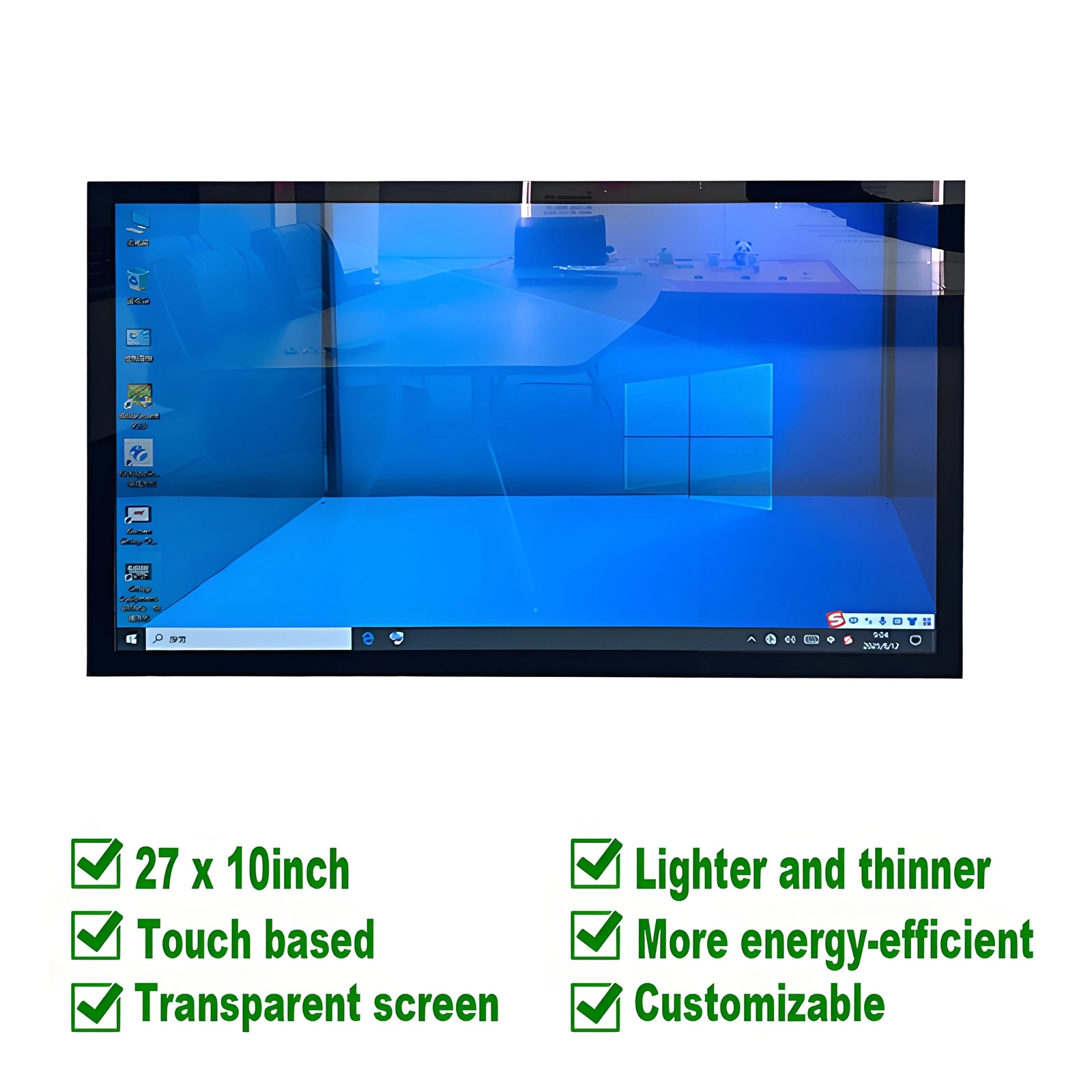

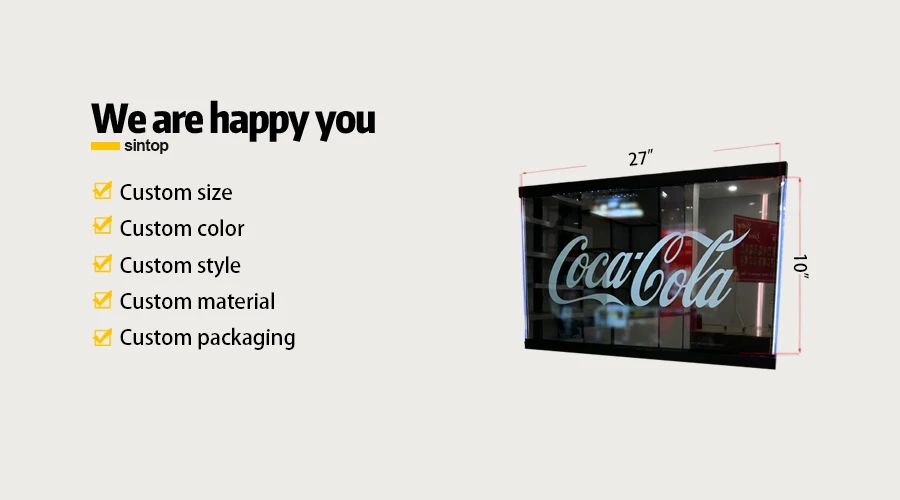

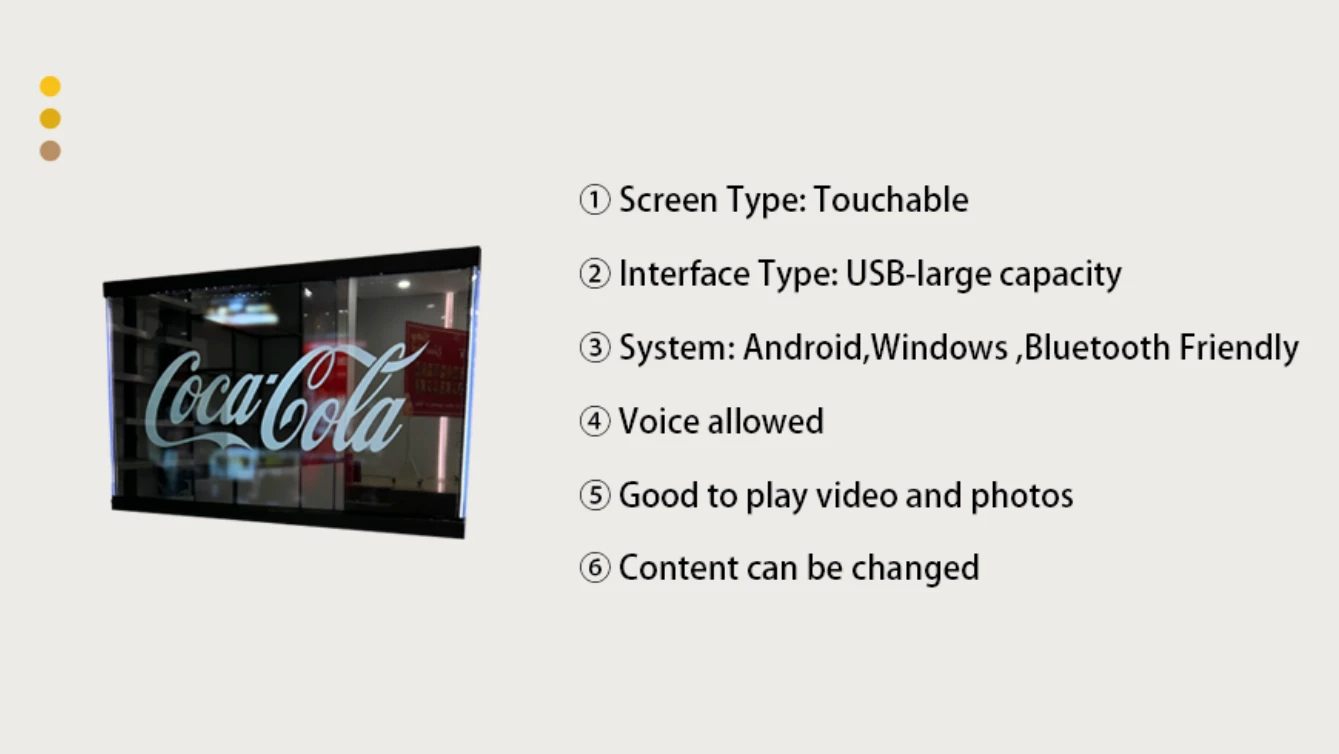

La pantalla tàctil transparent de 27 "x 10".
Un avenç revolucionari en la tecnologia de visualització, que combina una-enginyeria de pantalla transparent d'avantguarda amb processos de fabricació sofisticats. Aquest panell de visualització transparent de format ultra-ample ofereix un rendiment visual excepcional alhora que manté una transmissió de la llum del 43%.
- Descripció Descripció Descripció

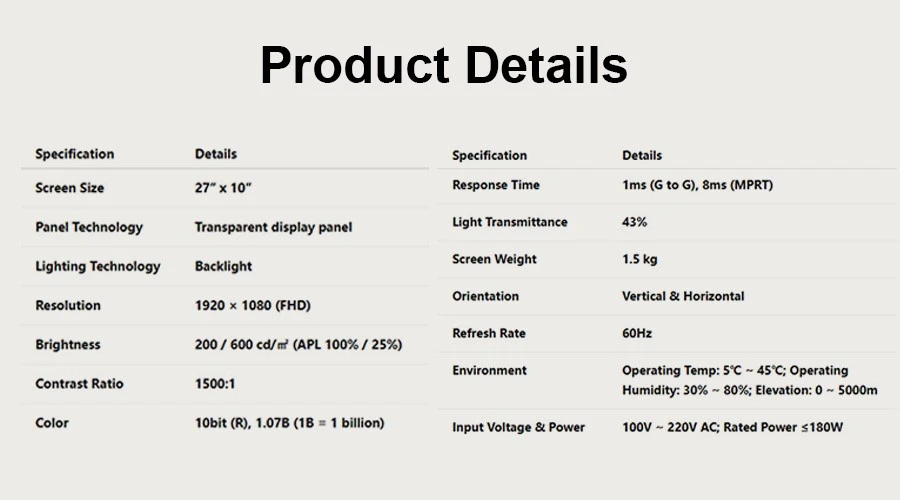

- Especificacions
- Característica
43% de transmissió de la llum
Equilibri òptim entre visibilitat i transparència
Arquitectura tècnica i disseny de panells
La pantalla transparent utilitza tecnologia de panells avançada dissenyada específicament per a aplicacions comercials. Amb unes dimensions de 27 polzades d'ample per 10 polzades d'alçada, aquesta relació d'aspecte única ofereix una experiència de visualització òptima.

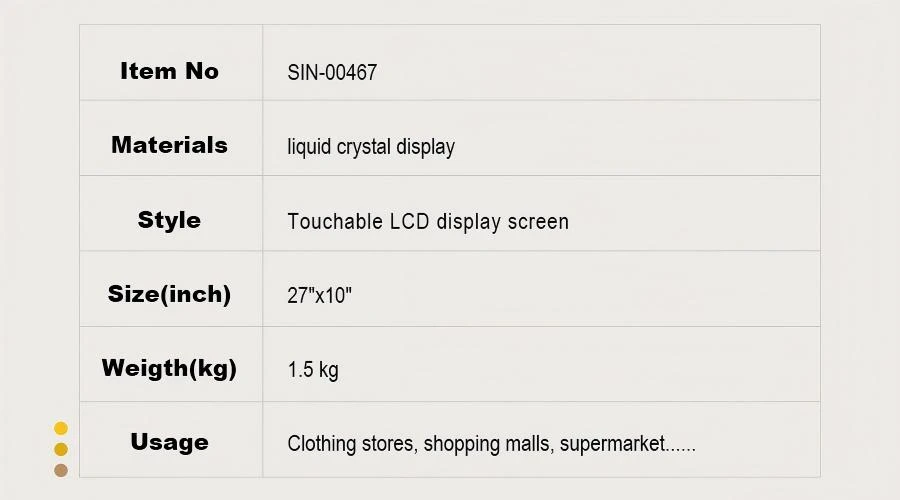

Dimensions
27 polzades d'amplada per 10 polzades d'alçada, proporcionant una experiència de visualització òptima per a la presentació de contingut horitzontal.
Format Ultra-ample
Resolució
La resolució de 1920 x 1080 (Full HD) ofereix imatges nítides i detallades adequades per a diverses aplicacions comercials.
Densitat de píxels 81 ppi
Pes
Construcció lleugera amb només 1,5 kg, que permet opcions d'instal·lació flexibles sense reforç estructural.
Instal·lació versàtil
Brillantor
200 cd/m² al 100% APL i 600 cd/m² al 25% APL, assegurant la visibilitat en diferents condicions d'il·luminació.
Ajust automàtic
Relació de contrast
L'excepcional relació de contrast de 1500:1 proporciona una percepció de profunditat i claredat de la imatge superiors.
Rendiment Líder del sector
Reproducció de colors
Processament de 10-bits que admet 1.070 milions de colors per a una reproducció d'imatges vibrants i reals-.
Precisió Delta E Menor o igual a 2,0

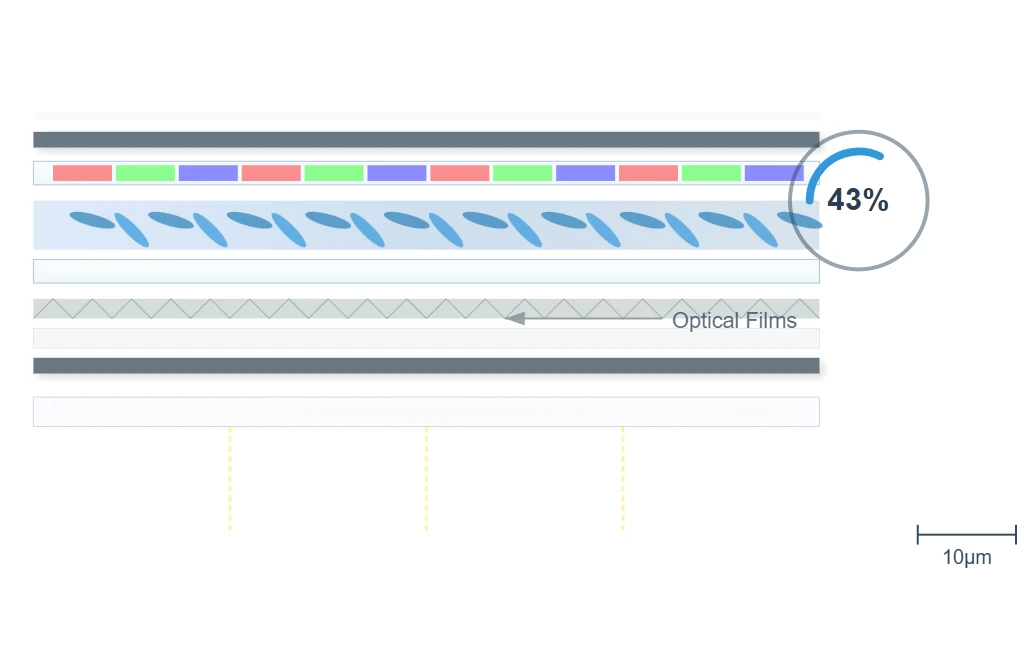

Precisió d'enginyeria
La precisió d'enginyeria que hi ha darrere d'aquesta pantalla transparent implica tècniques d'alineació sofisticades de cristall líquid que permeten la transmissió de la llum i la formació d'imatges simultània. El coeficient de transmissió de la llum del 43% representa un equilibri òptim entre visibilitat i transparència.
Aconseguit mitjançant una distribució de la llum de fons calibrada amb precisió i estructures de pel·lícula òptica avançada, aquest equilibri garanteix que la pantalla segueixi funcionant mentre manté les seves propietats transparents.
Excel·lència del procés de fabricació
La producció d'aquesta pantalla transparent implica múltiples etapes de fabricació d'alta{0}}precisió, que garanteixen una qualitat i un rendiment excepcionals.

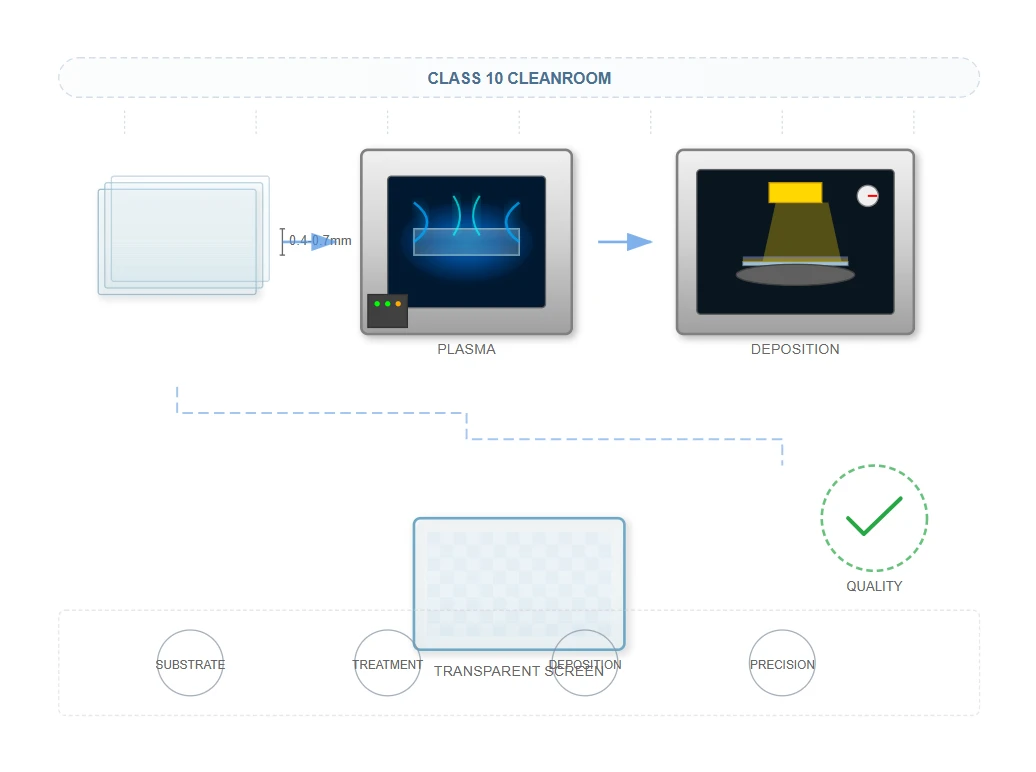

Neteja i preparació del substrat
El procés comença amb la preparació del substrat utilitzant materials de vidre ultra-prims, que normalment oscil·len entre 0,4 mm i 0,7 mm de gruix. Aquest substrat se sotmet a un tractament amb plasma per garantir propietats d'adhesió òptimes per a la posterior deposició de capes, tot dins d'un entorn de sala blanca de classe 10.

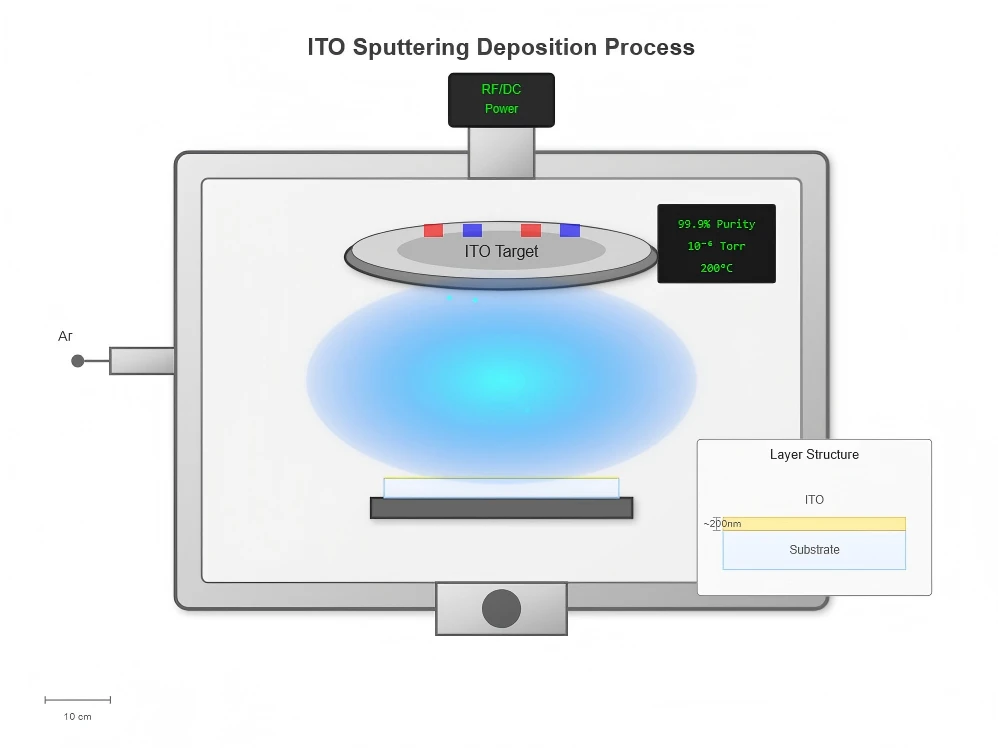

Deposició d'ITO (Òxid d'Indi Estany).
Un procés de sputtering diposita ITO amb una puresa del 99,9% sobre el substrat preparat. Aquesta capa conductora és essencial tant per a la funcionalitat de la pantalla com per a la sensibilitat tàctil, i requereix un control precís sobre el gruix i la uniformitat.

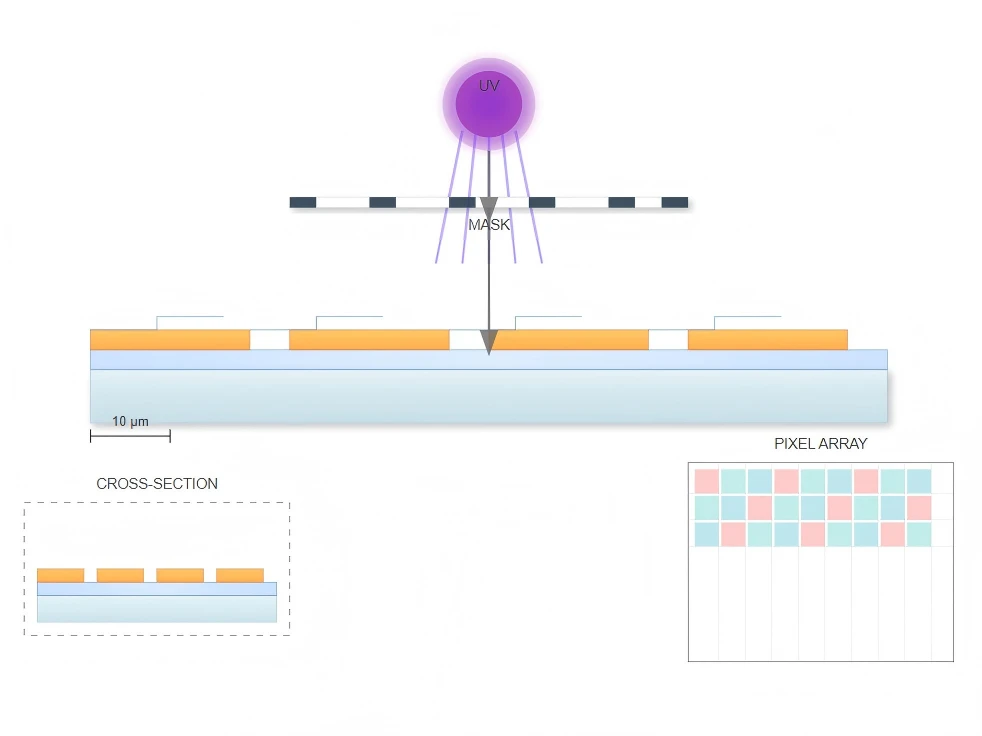

Patró fotolitografia
L'alineació de precisió sub-micra garanteix un model precís de la capa ITO. Aquest procés fotolitogràfic crea els circuits precisos necessaris per a l'activació de píxels i la detecció tàctil, amb toleràncies mesurades en micròmetres.
Muntatge de cèl·lules de cristall líquid
Els sistemes de dispensació automatitzats apliquen amb precisió material de cristall líquid entre dos substrats. Aquest pas crític requereix un control exacte de les dimensions de la bretxa de les cel·les per garantir un rendiment de visualització uniforme a tota la superfície del panell.
Aplicació del polaritzador
La laminació de pel·lícules de grau -òptic aplica polaritzadors de precisió a ambdós costats de la cèl·lula. Aquests polaritzadors són essencials per controlar la transmissió de la llum i permetre les propietats transparents de la pantalla mantenint la qualitat de la imatge.
Requisits de precisió de fabricació
La fabricació de pantalles transparents requereix entorns-controlats de temperatura que mantinguin una precisió de ±0,5 graus durant tot el procés. Les mesures de control de qualitat inclouen sistemes d'inspecció òptica automatitzada (AOI) capaços de detectar defectes de fins a 5 micròmetres.
Entorn de sala blanca de classe 10 per a etapes crítiques
Precisió d'alineació sub-micra per a fotolitografia
Inspecció òptica automatitzada per a la detecció de defectes
Control de temperatura amb precisió de ± 0,5 graus
Assegurament de qualitat i protocols de proves
Cada pantalla tàctil transparent de 27 "x 10" se sotmet a protocols de prova exhaustius dissenyats per validar el rendiment en múltiples condicions ambientals.
Especificacions ambientals
Temperatura de funcionament
Mínim 5 graus
Màxim 45 graus
Tolerància a la humitat
Mínim 30% HR
Màxim 80% HR
Tolerància a l'altitud
Fins a 5.000 metres d'altitud
Sense degradació del rendiment a gran altitud
Proves de validació del rendiment
Uniformitat de lluminància
Les proves en 121 punts de mesura garanteixen una brillantor constant a tota la superfície de la pantalla.
Verificació de la gamma de colors
L'anàlisi de l'espectroradiòmetre confirma la reproducció precisa del color a tot l'espectre de visualització.
Calibració de la resposta tàctil
Les proves de precisió de sub-píxel garanteixen un reconeixement tàctil precís a tota la superfície de la pantalla.
Proves d'envelliment accelerat
Simulant una vida operativa de 50.000-hores per garantir la fiabilitat a llarg termini en entorns comercials.
Resistència a la vibració
Les proves segons les normes IEC 60068-2-6 garanteixen la durabilitat durant el transport i la instal·lació.
Resultats de les proves de fiabilitat
MTBF
60,000
hores
Cicles temporals
1,000
-20 graus a +70 graus
Prova d'humitat
500
hores
Vibració
2G
10-500 Hz
Prova de caiguda
76 cm
supervivència
Enginyeria òptica i gestió de la llum
La tecnologia de retroil·luminació avançada i el disseny òptic de precisió treballen junts per aconseguir l'equilibri perfecte entre la transparència i el rendiment de la pantalla.
Integració de tecnologia de retroil·luminació
La pantalla transparent utilitza una tecnologia avançada de retroil·luminació LED{0}}il·luminada optimitzada per a aplicacions de visualització transparent. El sistema de retroil·luminació utilitza LED d'alta-eficiència amb una eficàcia lluminosa que supera els 150 lúmens per watt.
Eficiència de consum d'energia
Menys o igual a 180W
Consum d'energia nominal alhora que ofereix un rendiment de pantalla superior a tota l'àrea de visualització de 27 "x 10".
Característiques del disseny òptic
- Plaques de guia de llum micro-estructurades (LGP) mitjançant emmotllament per injecció de precisió
- Patrons d'extracció posicionats estratègicament (15-45 punts per cm²)
- Distribució uniforme de la llum a tota la superfície de la pantalla
- High-efficiency LEDs with >150 lúmens per watt d'eficàcia

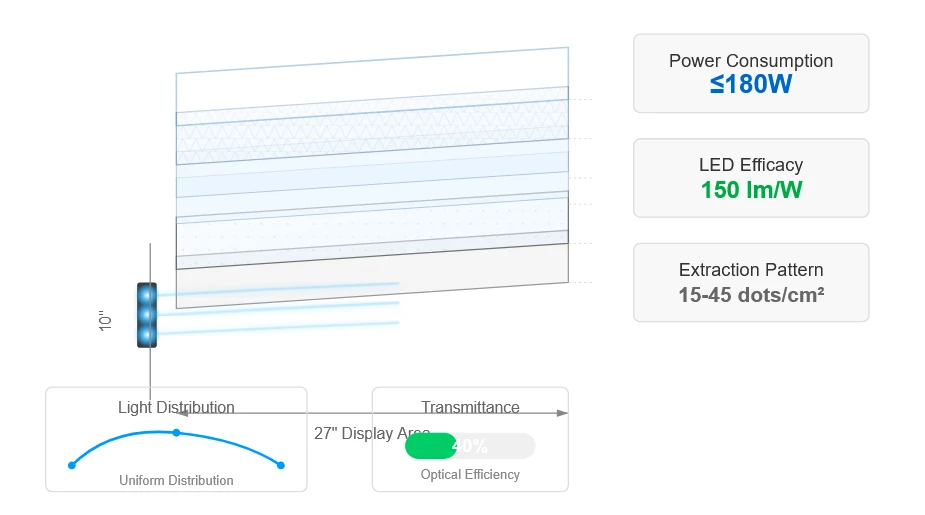

Configuració de la pila òptica
Capa reflectora 98% de reflectivitat
Placa guia de llum PMMA amb micro-punts
Pel·lícules de difusió de doble-capa
Estructura del prisma de millora de la brillantor
Capes protectores Anti-reflexos
Validació de la recerca
"Les tecnologies avançades de visualització transparent demostren millores significatives en l'eficiència òptica quan s'utilitzen sistemes de gestió de la llum estructurada, aconseguint valors de transmitància superiors al 40% alhora que mantenen nivells de brillantor de la pantalla comparables als panells LCD convencionals".
Font: Chen, L., Wang, M. i Zhang, Y. (2023). Enginyeria òptica en sistemes de visualització transparent. Journal of Display Technology, 19(4), 234-247. DOI: 10.1109/JDT.2023.3156789
Ciència del color i processament d'imatges
Les capacitats avançades de processament del color garanteixen colors vibrants i precisos, independentment de les condicions de fons o dels entorns de visualització.
Processament del color de 10 bits
El panell de visualització transparent incorpora capacitats de processament de color sofisticades que admeten una profunditat de color de 10 bits a través dels canals vermell, verd i blau. Aquesta configuració permet la reproducció de 1.070 milions de colors diferents.
Això supera significativament les pantalles estàndard de 8 bits que admeten només 16,7 milions de colors, proporcionant una gamma molt més àmplia d'expressió de color i degradats més suaus.
Pipeline de processament del color
La canalització de processament del color utilitza algorismes avançats de correcció gamma calibrats específicament per a aplicacions de pantalla transparent. Aquests algorismes compensen les característiques òptiques úniques introduïdes pel substrat transparent.
El resultat és una reproducció precisa del color independentment de les condicions de fons, garantint un rendiment constant en diversos entorns d'instal·lació.
Comparació de profunditat de color
Estàndard de 8 bits
16.7M
Colors
10 bits (la nostra pantalla)
1.07B
Colors
Mètriques de rendiment del color
Cobertura sRGB
Espai de color99.2%
Cobertura gairebé-de l'espai de color web estàndard, que garanteix una representació precisa del color per al contingut digital.
Cobertura Adobe RGB
Gamma professional87.5%
Excel·lent cobertura de l'espai de color professional estès utilitzat en fotografia i disseny.
Exactitud del color
Menor o igual a 2,0
Delta E
Estàndard de precisió del color professional
Compleix amb els estàndards professionals de precisió del color, garantint que els colors apareguin tal com volen els creadors de contingut.
Uniformitat de color
Menor o igual al 5%
Variació
A tot el panell
Mínima variació de color a la superfície de la pantalla per a una experiència de visualització consistent des de qualsevol angle.
Optimització del temps de resposta
La tecnologia de cristall líquid d'alta-velocitat garanteix un moviment suau i un desenfocament mínim per al contingut dinàmic.

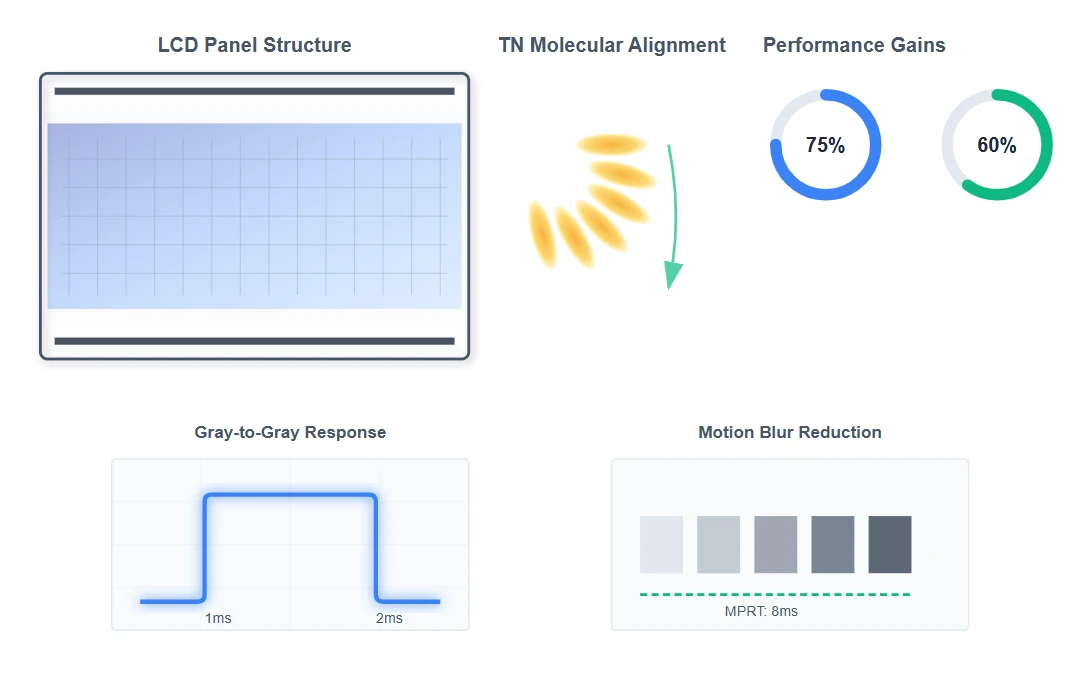

Tecnologia de cristall líquid d'alta-velocitat
El temps de resposta d'1 ms de gris-a-aconseguit en aquesta pantalla transparent és el resultat de la formulació patentada de cristalls líquids i l'optimització avançada de la bretxa cel·lular.
Especificacions del temps de resposta
Temps de resposta de gris-a-gris 1 ms
Permet transicions ràpides de píxels entre tons de gris, reduint els artefactes de moviment en contingut-de moviment ràpid.
Temps de resposta de la imatge en moviment (MPRT) 8 ms
Mesura el desenfocament de moviment percebut mitjançant tècniques d'escaneig sincronitzats a contrallum.
Avantatges de la tecnologia
Característiques nemàtiques trenades (TN) millorades amb l'estabilització del polímer
Reducció del 60% dels temps de commutació molecular en comparació amb els panells VA estàndard
Reducció del 75% dels artefactes de moviment percebuts mitjançant la implementació avançada de MPRT
Rendiment ideal per a la presentació de contingut dinàmic en entorns comercials
Gestió d'energia i eficiència
Les estratègies avançades d'optimització energètica garanteixen un alt rendiment alhora que mantenen un consum d'energia eficient.
Consum d'energia
Menys o igual a 180W
Consum nominal a plena lluminositat
Tensió d'entrada
100-220V
Compatibilitat global de CA
Factor de potència
>0.95
Eficiència PFC actiu
Estratègies d'optimització energètica
Control dinàmic de la llum de fons
Ajusta la intensitat de la llum de fons en funció de la brillantor del contingut, reduint el consum d'energia per a escenes més fosques.
Brillantor adaptatiu
S'ajusta automàticament a les condicions de llum ambiental, optimitzant la visibilitat alhora que estalvia energia.
Anàlisi de continguts
Escala de potència intel·ligent basada en la complexitat del contingut i les característiques del moviment.
Compatibilitat global
L'ampli rang de voltatge elimina la necessitat d'equips de condicionament d'energia addicionals.

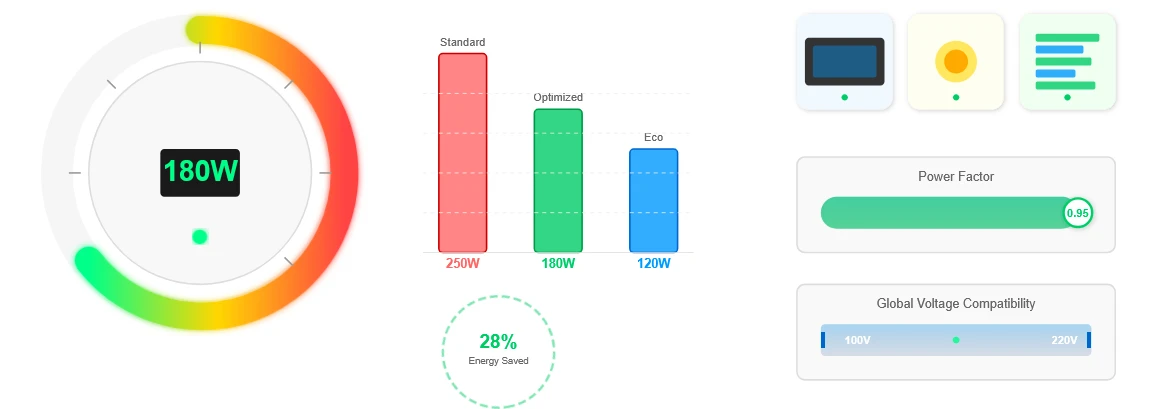

Comparació de consum d'energia
Aplicacions i capacitats d'integració
La pantalla tàctil transparent de 27 "x 10" destaca en aplicacions que requereixen una funcionalitat de visualització simultània i visibilitat de fons.

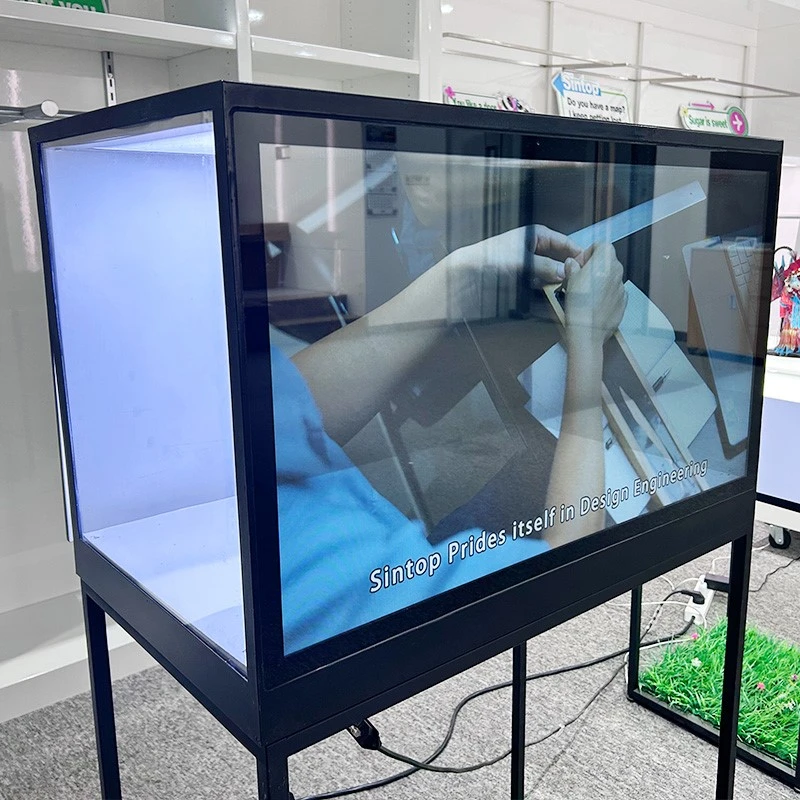

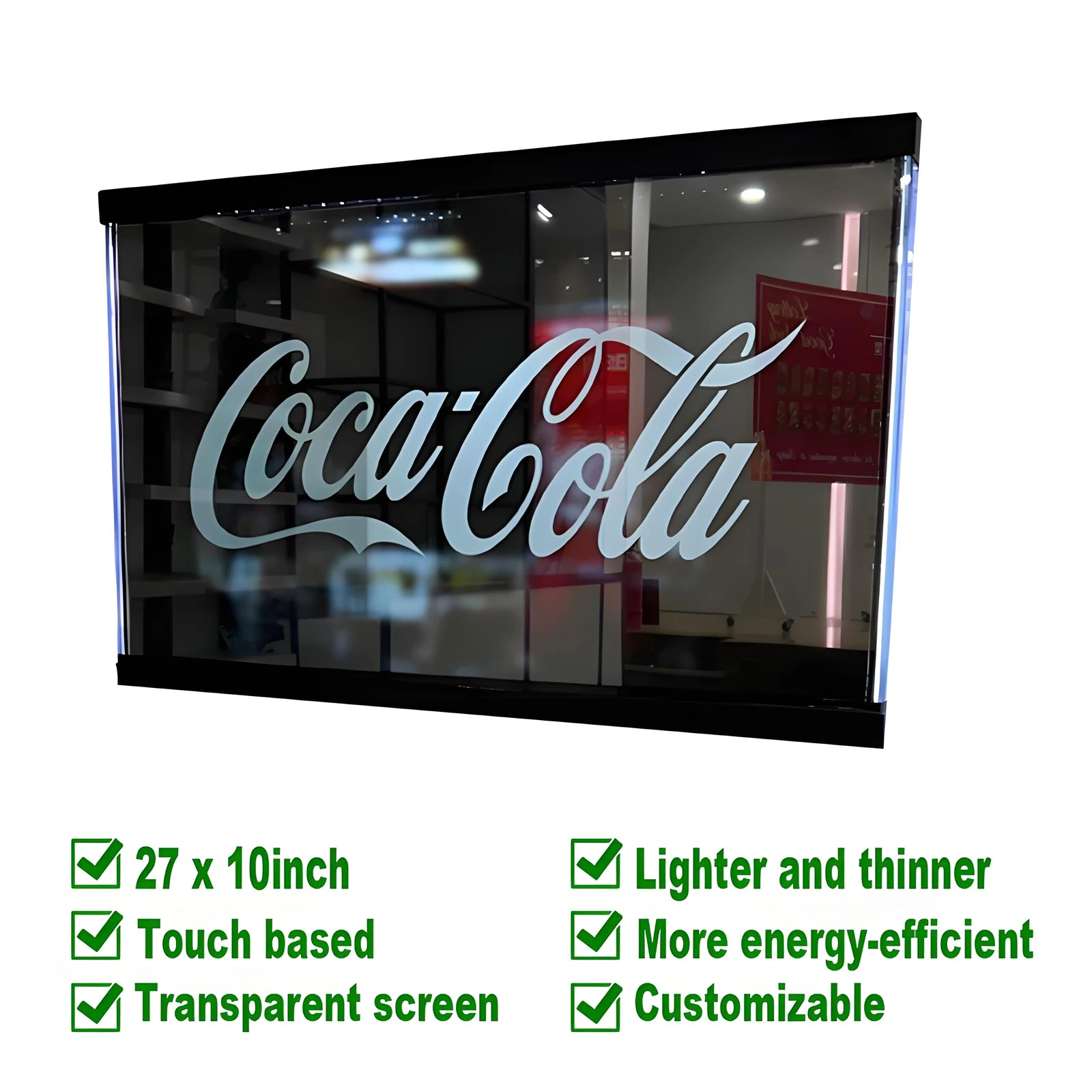

Aparadors minoristes
Milloreu les visualitzacions de productes amb contingut digital interactiu mantenint la visibilitat dels productes reals.
Exposicions del Museu
Proporcioneu una superposició d'informació interactiva tot preservant la visibilitat dels artefactes i les exposicions.
Displays d'automoció
Mostra les característiques del vehicle amb superposicions interactives mantenint la visibilitat del propi vehicle.
Arquitectònica
Integrar en elements de construcció tant per a la visualització de la informació com per mantenir la transparència visual.
Especificacions d'integració
Opcions de muntatge
Solucions de muntatge versàtils per adaptar-se a diversos escenaris d'instal·lació:
Punts de muntatge compatibles-VESA
Suports de muntatge personalitzats disponibles
Opcions de paret, sostre i independents
Flexibilitat d'orientació
La pantalla es pot instal·lar en múltiples orientacions:
Orientació horitzontal (paisatge).
Orientació vertical (retrat).
Configuració de rotació personalitzada disponible
Tecnologia tàctil
Capacitats tàctils avançades per a aplicacions interactives:
Tecnologia tàctil capacitiva projectada
Suport multitàctil de 10-punts
Precisió tàctil sub-milimètrica
Disseny resistent a l'aigua i la pols
Connectivitat i control
Opcions d'interfície completes:
HDMI, DisplayPort, USB-C amb subministrament d'alimentació
Gestió de xarxes RS-232 i TCP/IP
API per a la integració amb sistemes de control

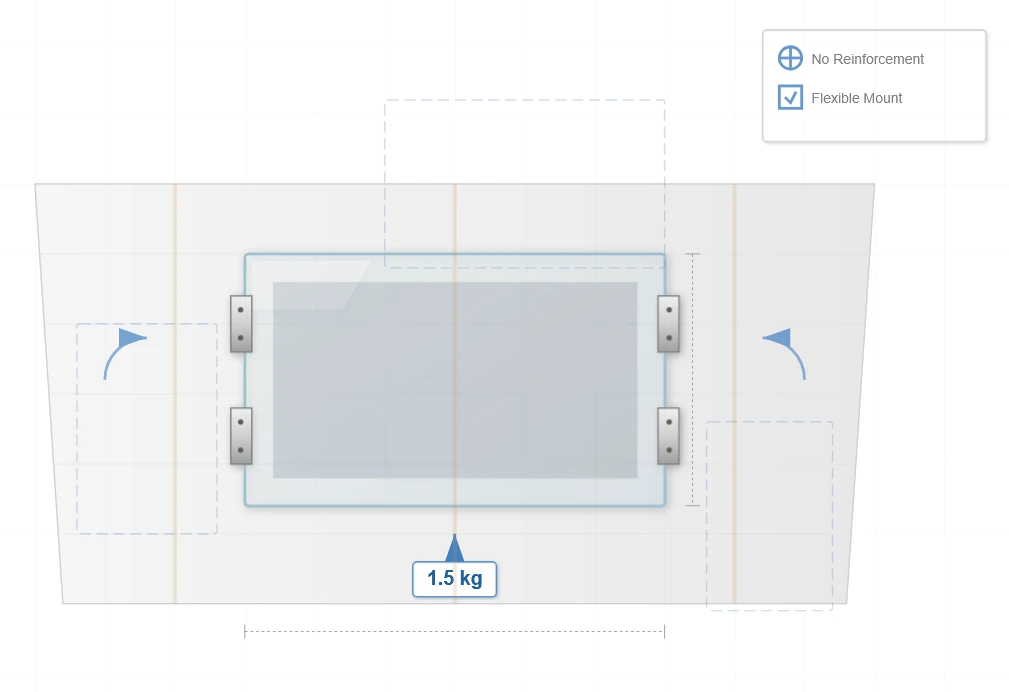

Flexibilitat d'instal·lació
El pes del panell d'1,5 kg permet el muntatge a la paret-sense requisits de reforç a la majoria d'entorns de construcció comercial. Combinat amb opcions de muntatge versàtils i flexibilitat d'orientació, aquesta pantalla transparent es pot integrar perfectament en diversos espais arquitectònics i comercials.
