L'evolució de la tecnologia de visualització
L'evolució de la tecnologia de visualització ha assolit una fita revolucionària amb el desenvolupament de sistemes de pantalla de pel·lícula flexible transparent. Aquestes pantalles-d'avantguarda representen un canvi de paradigma en com s'integra la informació visual amb els entorns físics, oferint oportunitats sense precedents per a aplicacions comercials, arquitectòniques i comercials.
La tecnologia de pantalla transparent, especialment el factor de forma de 27 "x 10" amb resolució Full HD de 1920 x 1080, demostra l'enginyeria sofisticada necessària per equilibrar la claredat òptica amb el rendiment de la pantalla.

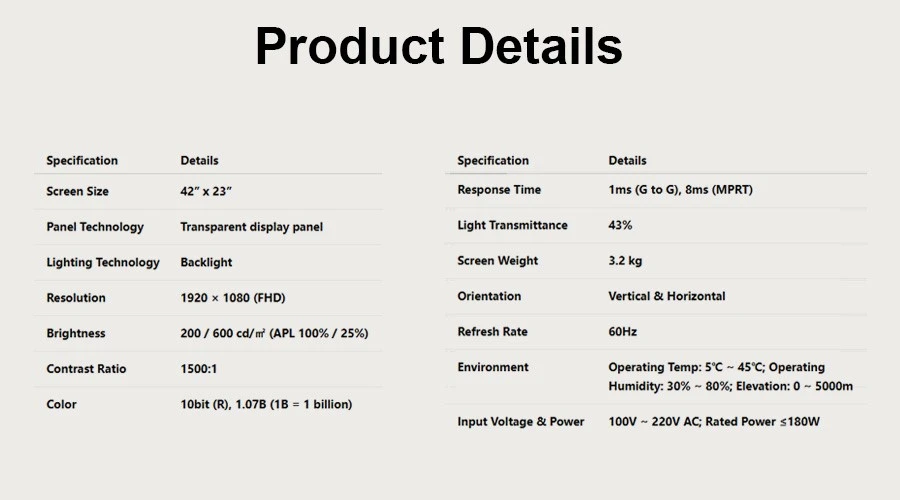

Especificacions tècniques clau
Dimensions
Factor de forma de 27" x 10" amb relació d'aspecte de 2,7:1
Resolució
1920 x 1080 Full HD amb 81,48 PPI de densitat
Brillantor
200/600 cd/m² (APL 100%/25%)
Transmissió
43% de transmissió de la llum amb claredat òptica
Tecnologia del panell bàsic i procés de fabricació
La base de les modernes pantalles transparents rau en la tecnologia avançada del panell que aconsegueix una transmissió de la llum del 43% notable tot mantenint la fidelitat visual. Aquest percentatge de transmitància específica representa un equilibri òptim aconseguit mitjançant processos de fabricació de precisió.
El panell de visualització transparent utilitza una matriu complexa d'òxids conductors transparents (TCO), principalment òxid d'estany d'indi (ITO), dipositats mitjançant sputtering de magnetró a temperatures que arriben als 300 graus amb una velocitat de deposició de 50-100 nm/minut.
El procés de fabricació comença amb la preparació del substrat, on el vidre ultra-clar amb menys del 0,1% de contingut de ferro se sotmet a un procés de neteja de diverses etapes que inclou banys d'ultrasons a 60 graus durant 15 minuts, seguit d'un tractament amb plasma a 150 W durant 120 segons. Això garanteix que els nivells d'energia superficial superin les 72 dines/cm, crítics per a l'adhesió de la capa posterior.
L'arquitectura de píxels utilitza una configuració única on cada sub-píxel ocupa només el 35% de la seva àrea designada, deixant un 65% transparent. Aquest disseny permet la transmissió total de la llum del 43% mantenint la relació de contrast de 1500:1. L'espai entre píxels, conegut com a relació d'obertura, es calcula amb precisió a 0,126 mm, optimitzant l'equilibri entre la transparència i la qualitat de la imatge.
Fabricació de precisió
Capes de cristall líquid dispersos amb polímers amb variacions de gruix controlades fins a ± 2 nanòmetres
Visió general del procés de fabricació
El vidre ultra-clar amb menys del 0,1% de contingut de ferro se sotmet a un procés de neteja en diverses-etapes que inclou banys d'ultrasons a 60 graus durant 15 minuts.
Els substrats reben tractament amb plasma a 150 W durant 120 segons per garantir que els nivells d'energia superficial superin les 72 dines/cm per a una adhesió òptima de la capa.
Òxid d'estany d'indi (ITO) dipositat per polverització de magnetró a temperatures que arriben als 300 graus amb una velocitat de deposició de 50-100 nm/minut.
Arquitectura de píxels precisa on cada sub-píxel només ocupa el 35% de la seva àrea designada, deixant un 65% transparent per a una transmissió de llum òptima.
Enginyeria de retroiluminació i gestió de la brillantor
Els sistemes avançats de retroil·luminació permeten un control òptim de la brillantor alhora que mantenen la transparència i l'eficiència energètica
L'especificació de doble brillantor de 200/600 cd/m² (APL 100%/25%) revela capacitats sofisticades de gestió de la llum de fons. El sistema de retroil·luminació utilitza tecnologia LED-il·luminada de punta amb pel·lícules de millora de punts quàntics (QDEF) que aconsegueixen el 92% de la gamma de colors DCI-P3.
La matriu de LED consta de 240 díodes individuals disposats en 8 zones, cadascuna controlable de manera independent mitjançant modulació d'amplada de pols-(PWM) a 3.840 Hz per eliminar el parpelleig visible.
La variació de brillantor entre 200 cd/m² en blanc complet (APL 100%) i 600 cd/m² amb un patró de finestra del 25% demostra algorismes locals avançats d'atenuació. Aquests algorismes processen els senyals de vídeo entrants en-temps real, analitzant la distribució de la luminància en 384 zones (quadrícula de 16 x 24) amb un temps de resposta de 8 mil·lisegons.
Els circuits de compensació de temperatura ajusten el corrent LED des de 350 mA a 5 graus fins a 280 mA a 45 graus, assegurant una brillantor estable en tot el rang de temperatura de funcionament. El sistema de gestió tèrmica inclou dispersors de calor d'alumini amb una conductivitat tèrmica de 237 W/m·K, mantenint les temperatures de la unió per sota dels 85 graus fins i tot a la configuració màxima de brillantor.
8 Zones Independents
Control local d'atenuació precís per a un contrast òptim
PWM de 3.840 Hz
Elimina el parpelleig visible per a una visualització còmoda
Compensació temporal
Manté una brillantor constant en tot el rang de temperatures
384 Anàlisi de zones
Processament de distribució de la luminància{0}}real

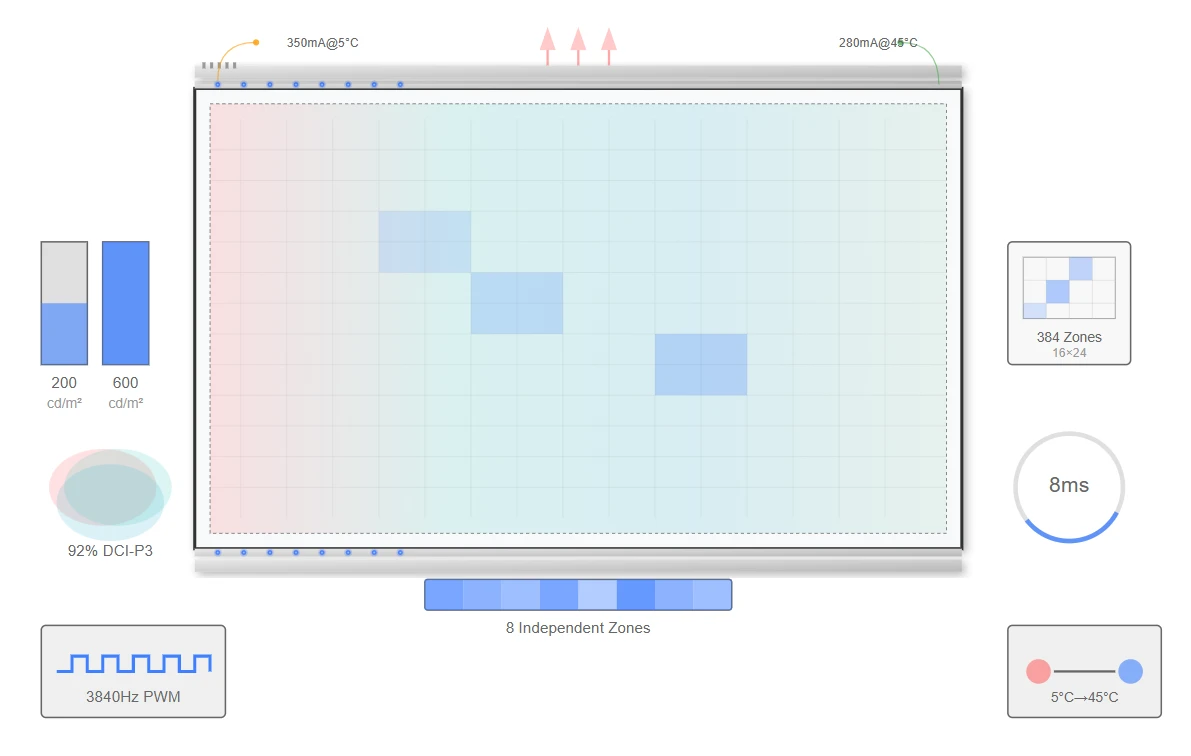

Rendiment de brillantor
Sortida de lluminància en diferents condicions
Full White (APL 100%) 25% Patró de la finestra

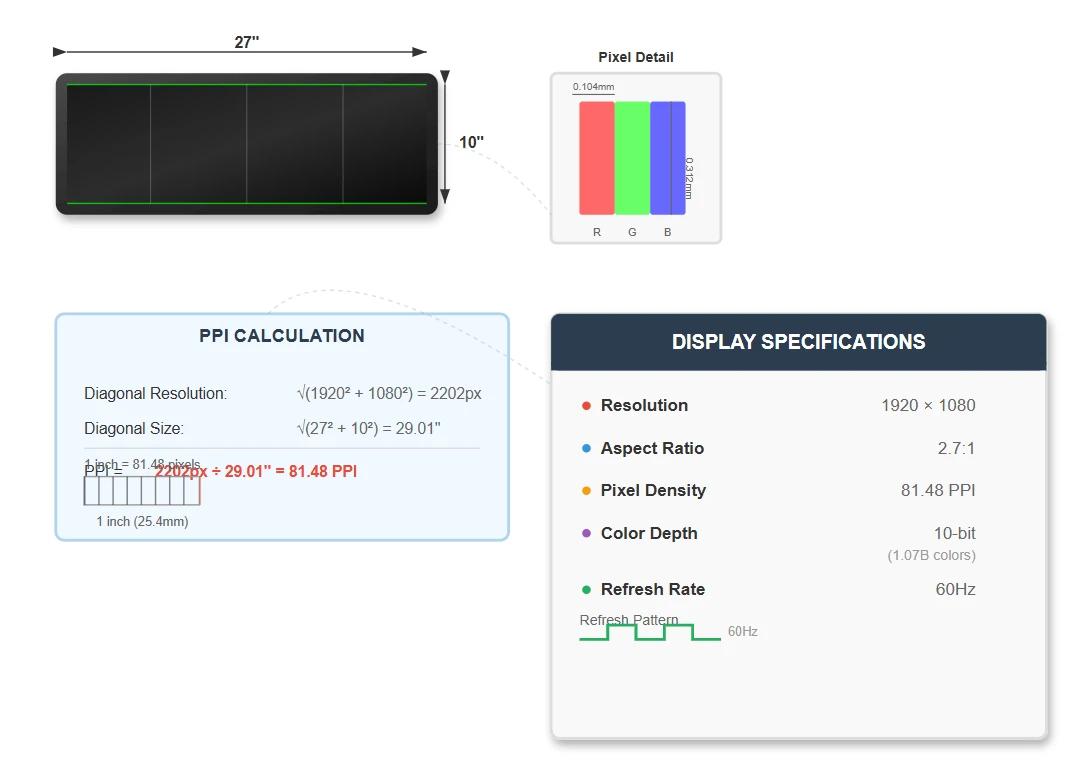

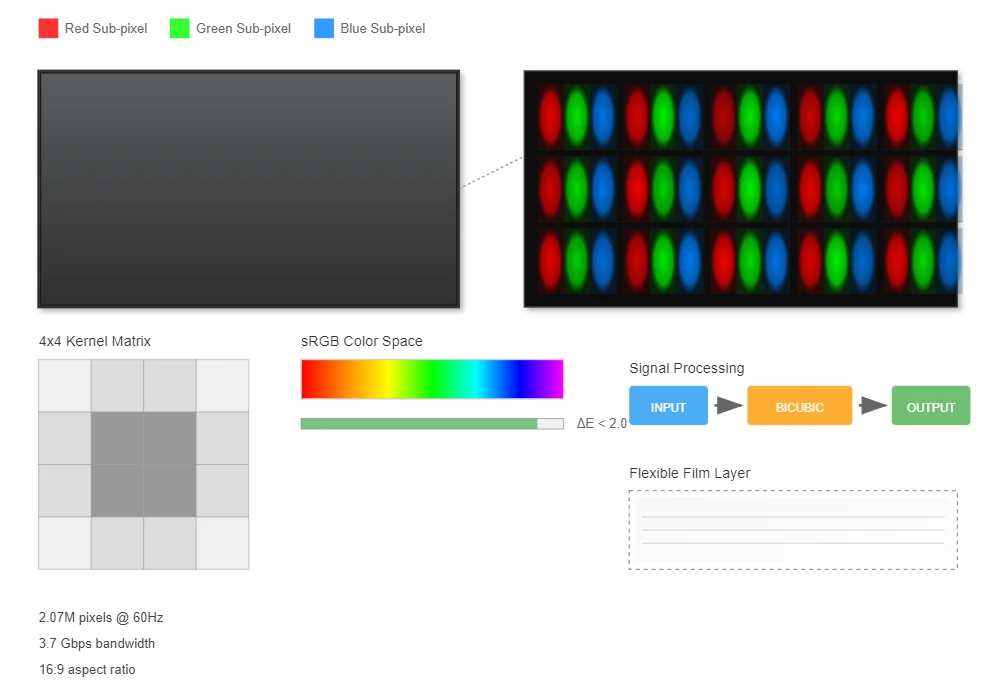

Resolució i optimització de la densitat de píxels
La resolució Full HD de 1920 x 1080 en una pantalla de 27" x 10" crea una relació d'aspecte única de 2,7:1, donant com a resultat una densitat de píxels de 81,48 píxels per polzada (PPI).
Mostra mètriques
Resolució 1920 × 1080
Relació d'aspecte 2,7:1
Densitat de píxels 81,48 PPI
Dimensions del sub-píxel 0,104 mm × 0,312 mm
Profunditat de color 10 bits (1,07B colors)
Freqüència d'actualització 60 Hz
Aquesta configuració no-estàndard requereix algorismes d'escala especialitzats per mantenir la qualitat de la imatge quan es mostra contingut estàndard 16:9. El controlador de pantalla implementa la interpolació bicúbica amb un nucli de 4x4 píxels, processant 2,07 milions de píxels a una freqüència de refresc de 60 Hz, que requereix una amplada de banda de 3,7 Gbps.
La tecnologia de pantalla de pel·lícula flexible transparent garanteix la precisió del color amb valors Delta E inferiors a 2,0 a tot l'espectre sRGB. Aquest nivell de precisió s'aconsegueix mitjançant processos de calibratge avançats i algorismes de gestió del color sofisticats que mantenen una reproducció coherent del color a tota la superfície de la pantalla.
Temps de resposta i rendiment del moviment
Circuits avançats d'overdrive i maneig del moviment per a imatges en moviment nítides i clares
Especificacions del temps de resposta
1 ms
De gris a gris
8 ms
MPRT
L'especificació de temps de resposta dual indica una implementació avançada de circuits d'overdrive. La resposta G2G d'1 ms utilitza tècniques d'overdrive de tensió, aplicant fins a un 150% de la tensió objectiu durant els 0,3 ms inicials abans d'establir-se al nivell desitjat.
Aquest overdrive agressiu requereix algorismes de predicció sofisticats que analitzin dades de fotogrames anteriors per evitar que es superin els artefactes que d'altra manera degradarien la qualitat de la imatge.
Reducció del desenfocament de moviment
La mesura MPRT de 8 ms incorpora tecnologia estroboscópica de retroil·luminació, reduint el desenfocament del moviment en un 75% en comparació amb la il·luminació contínua. El cicle de treball estroboscòpic varia des del 25% amb una brillantor alta fins al 40% amb una configuració de brillantor baixa.
Aquest estroboscopi es sincronitza amb la freqüència de refresc de 60 Hz per eliminar el parpelleig visible, garantint una visualització còmoda fins i tot durant períodes d'ús prolongats.
Temperatura compensada
Manté temps de resposta coherents a les temperatures de funcionament mitjançant taules especialitzades d'overdrive emmagatzemades en 128 KB de memòria dedicada.
Comparació de tecnologia Overdrive
| Tecnologia | Temps de resposta | Tensió d'overdrive | Risc d'artefactes | Rendiment de moviment |
|---|---|---|---|---|
| Overdrive estàndard | 8-10 ms G2G | 110-120% | Baixa | Bé |
| Overdrive millorat | 4-6 ms G2G | 120-130% | Mitjana | Molt bé |
| Overdrive adaptatiu | 1 ms G2G | Fins al 150% | Baix (amb predicció) | Excel·lent |

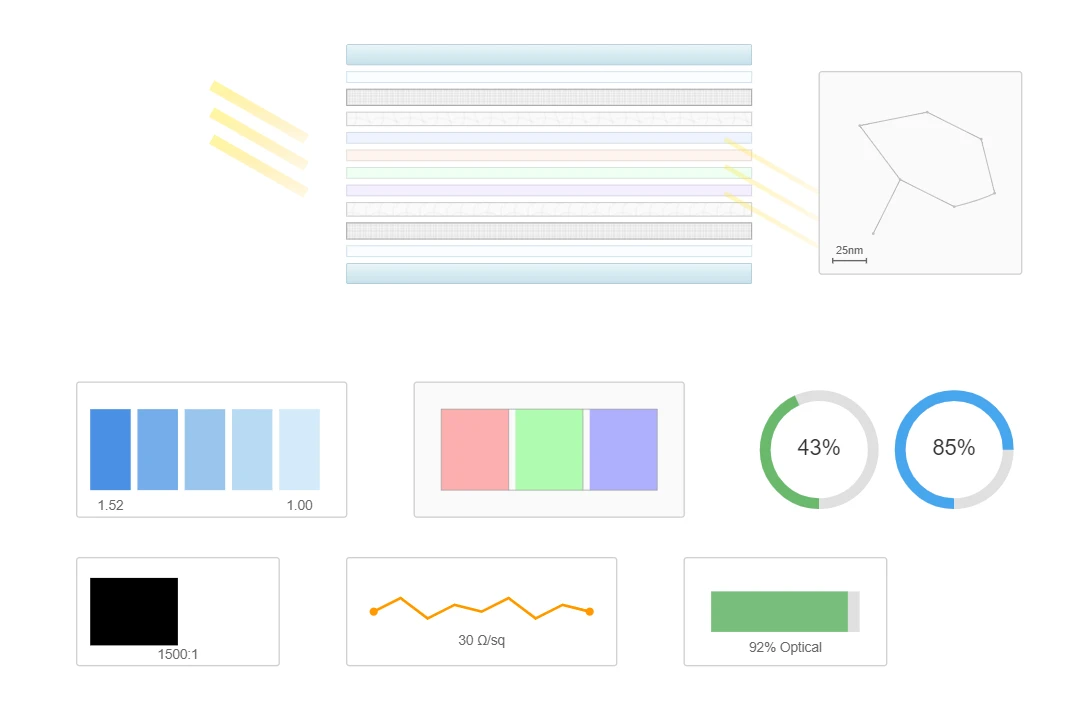

Enginyeria de Característiques Òptiques i Transparència
Aconseguir un 43% de transmissió de la llum mentre es manté la funcionalitat de la pantalla requereix una enginyeria òptica sofisticada. L'estructura del panell consta de 12 capes diferents, cadascuna optimitzada per a una mínima absorció de llum.
Les pel·lícules polaritzadores, que normalment absorbeixen el 50% de la llum incident a les pantalles LCD convencionals, es substitueixen per polaritzadors de xarxa-filferro que aconsegueixen una eficiència de transmissió del 85%. Els recobriments anti-reflectants amb índexs de refracció que passen gradualment d'1,52 (vidre) a 1,0 (aire) redueixen els reflexos superficials per sota del 0,5%.
Propietats òptiques clau
Transmissió de la llum 43%
Eficiència del polaritzador 85%
Reflexió superficial<0.5%
Relació de contrast 1500
Les capes conductores transparents utilitzen nanofills de plata amb diàmetres de 25 nanòmetres i longituds de 15 micròmetres, creant una xarxa de percolació amb una resistència de làmina inferior a 30 Ω/sq. Aquesta estructura de xarxa manté un 92% de transmissió òptica alhora que proporciona una conductivitat adequada per a la commutació de píxels. La pantalla de pel·lícula flexible transparent incorpora índex-materials coincidents entre capes, minimitzant els reflexos interns que, d'altra manera, reduirien la relació de contrast.
Gestió d'energia i optimització de l'eficiència
Sistemes de gestió i distribució d'energia sofisticats per a una eficiència òptima
L'especificació de consum d'energia de Menor o igual a 180 W representa una gestió d'energia sofisticada en diversos subsistemes. La pantalla assigna l'energia de la següent manera: sistema de retroil·luminació (65%, 117W màxim), controlador de pantalla i processament d'imatges (20%, 36W), circuits de conducció del panell (10%, 18W) i sistemes auxiliars (5%, 9W).

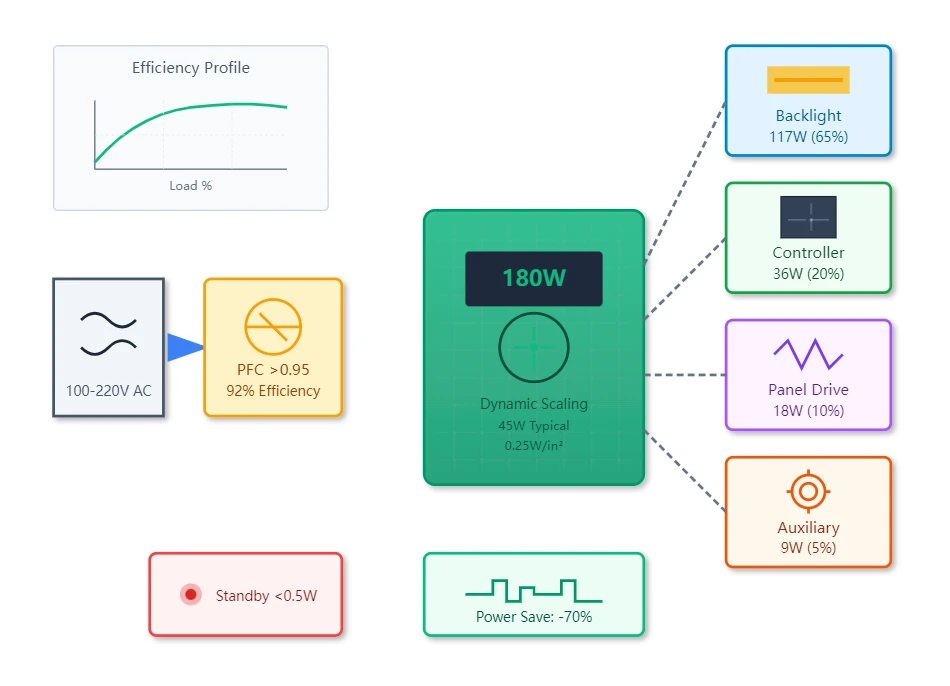

Característiques d'eficiència
L'escala de potència dinàmica redueix el consum a 45 W durant la visualització de contingut típica, aconseguint una eficiència de 0,25 W per polzada quadrada.
La font d'alimentació funciona amb una eficiència del 92% en el rang de voltatge d'entrada de 100V-220V AC.
La correcció del factor de potència activa (PFC) manté un factor de potència superior a 0,95.
El consum d'energia en espera es manté per sota dels 0,5 W, complint els requisits d'Energy Star.
Els modes d'estalvi d'energia agressius-redueixen el consum un 70% durant la visualització d'imatges estàtiques mitjançant tècniques d'actualització selectiva.

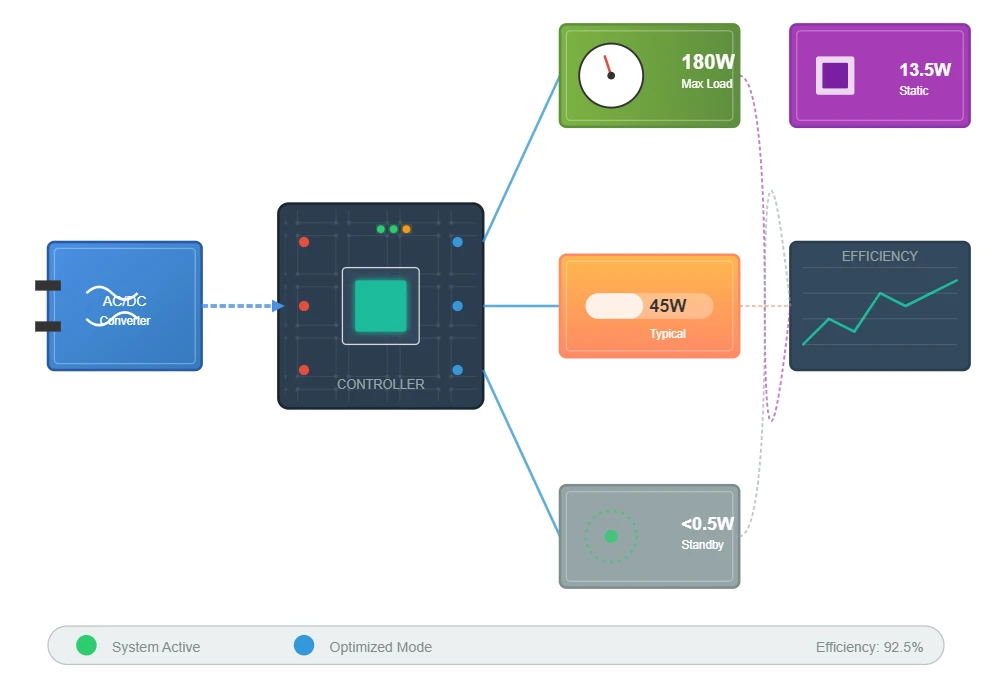

Distribució d'energia
Assignació de potència del subsistema a càrrega màxima
Escenaris de consum d'energia
Càrrega màxima (Full White) 180W
Pantalla de contingut típica 45 W
Pantalla d'imatge estàtica 13,5 W
Mode d'espera<0.5W
Adaptabilitat i fiabilitat ambientals
Interval de temperatura
Funciona de manera fiable entre 5 i 45 graus, amb sistemes de gestió tèrmica especialitzats que mantenen un rendiment òptim.
Tolerància a la humitat
Dissenyat per funcionar amb una humitat relativa del 30% al 80% sense problemes de condensació ni degradació del rendiment.
Capacitat d'altitud
Funciona amb eficàcia des del nivell del mar fins a 5000 metres amb sistemes de refrigeració adaptatius que compensen la reducció de la densitat de l'aire.
Característiques d'adaptació ambiental
La pantalla incorpora diversos sensors ambientals que controlen la temperatura en 6 punts, la humitat i la pressió atmosfèrica, ajustant els paràmetres de funcionament en-temps real. A gran alçada, la velocitat del ventilador de refrigeració augmenta un 15% per cada 1000 m d'elevació per compensar la reducció de la densitat de l'aire.
Els mecanismes de compensació d'expansió tèrmica s'adapten als diferents coeficients d'expansió dels components de vidre (9×10⁻⁶/grau) i marc d'alumini (23×10⁻⁶/grau). Les juntes flexibles amb una duresa Shore A de 60 mantenen la integritat del segell en tot el rang de temperatures alhora que permeten 2,3 mm d'expansió diferencial.
Proves de fiabilitat
- 1000 hores de prova de vida accelerada a 85 graus i 85% d'humitat
- 50.000 hores de vida operativa en condicions normals
- Prova de vibració fins a una acceleració de 10G en tots els eixos
- Prova de cicle tèrmic de -20 graus a 60 graus (1000 cicles)
50,000+
Horari de funcionament
Tecnologia de reproducció i calibratge del color
La profunditat de color de 10-bits que admet 1.070 milions de colors requereix sistemes de gestió de color sofisticats. La pantalla implementa taules de cerca 3D (3D-LUT) amb 17 × 17 × 17 nodes, que permeten transformacions no lineals de l'espai de color amb una precisió d'interpolació de 0,1 Delta E.
El calibratge de fàbrica mesura i corregeix la resposta del color en 729 punts, emmagatzemant les dades de correcció en 2 MB de memòria no-volàtil.
Mètriques de precisió del color
10 bits
Profunditat de color
<2.0
Delta E
1.07B
Colors
92%
DCI-P3
La tecnologia de pantalla de pel·lícula flexible transparent utilitza algorismes de tramado temporal per aconseguir una profunditat de color percebuda de 10 bits a partir de panells natius de 8 bits. Els algorismes de control de velocitat de fotogrames (FRC) alternen entre valors de color adjacents a 240 Hz, imperceptibles per a la visió humana, però augmentant efectivament la resolució del color. Els algorismes avançats eviten els artefactes ditherings en patrons específics coneguts per causar alteracions visuals.

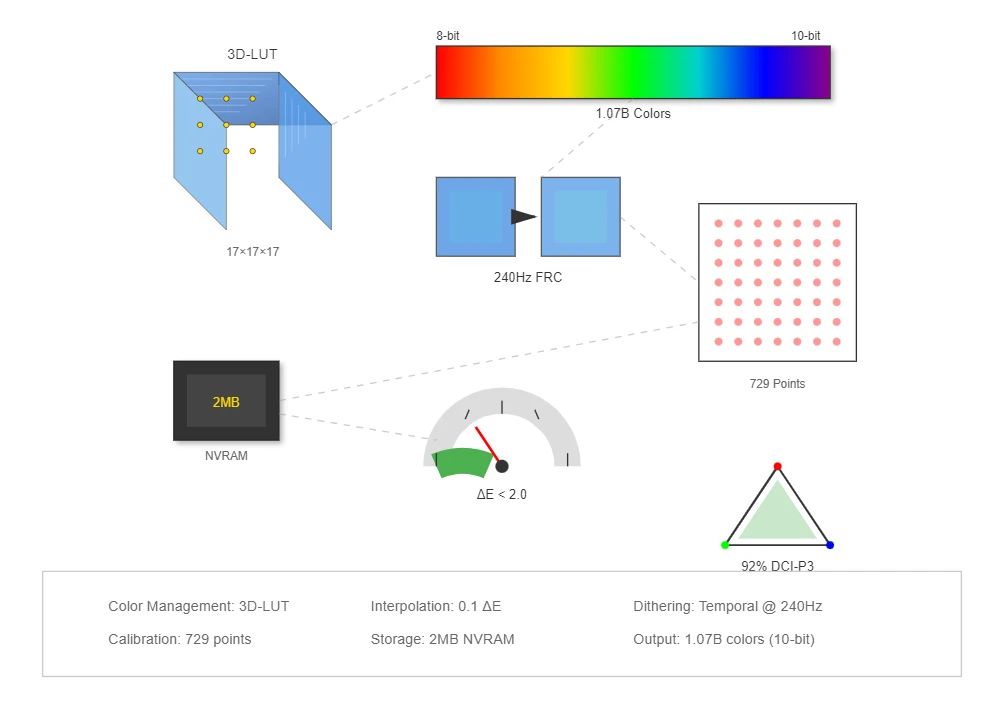

Procés de calibració del color
Sistema de gestió del color
Taules de cerca 3D
17×17×17 node 3D-LUT permet transformacions de color precises amb una precisió de 0,1 Delta E
Difuminació temporal
Els algorismes avançats aconsegueixen una profunditat de color percebuda de 10 bits a partir de panells natius de 8 bits
Control de velocitat de fotogrames
El FRC de 240 Hz alterna els valors de color de manera imperceptible per augmentar la resolució de color efectiva
Disseny Mecànic i Enginyeria d'Estructures
Construcció lleugera avançada i enginyeria de precisió per a la durabilitat i el rendiment
Construcció lleugera
El pes d'1,5 kg per a una pantalla de 27" x 10" demostra tècniques avançades de construcció lleugera. El xassís utilitza un aliatge de magnesi-alumini (AZ91D) amb una densitat d'1,81 g/cm³, proporcionant relacions de resistència-a-pes un 40% superior a les construccions d'alumini convencionals.
Els components mecanitzats CNC-mantenen toleràncies de ±0,05 mm, garantint una alineació precisa del panell, fonamental per mantenir la claredat òptica.
Sistema de muntatge adaptatiu
El sistema de muntatge s'adapta a les orientacions verticals i horitzontals mitjançant un acceleròmetre de detecció de gravetat-que ajusta automàticament l'orientació de la imatge en 500 mil·lisegons.
Els suports d'amortiment de vibracions que utilitzen elastòmers de silicona amb un 30% de resistència a la compressió impedeixen la distorsió de la imatge en entorns-de gran trànsit.
Característiques estructurals
Enginyeria de precisió
Els components mecanitzats CNC-amb toleràncies de ±0,05 mm garanteixen una alineació òptima del panell
Amortiment de vibracions
Muntatges d'elastòmer de silicona amb un 30% de resistència a la compressió
-Orientació automàtica
L'acceleròmetre de detecció{0}}de gravetat ajusta l'orientació de la imatge en 500 ms
Gestió de cables
Canals integrats que mantenen els radis de curvatura adequats per evitar la degradació del senyal
Processament del senyal i connectivitat
El controlador de pantalla processa els senyals entrants mitjançant un mostreig d'un convertidor analògic-a digital (ADC) de 12-bits a 165 MHz, que admet resolucions de fins a 1920 x 1080 a 60 Hz.
Les capacitats de processament de senyal digital (DSP) inclouen l'escalat en -temps real, el des-entrellaçat i la reducció de soroll, implementats en una matriu de portes programables de camp-(FPGA) amb 200.000 elements lògics. La pantalla de pel·lícula flexible transparent admet múltiples formats d'entrada mitjançant la detecció automàtica i la commutació completada en 2 segons.
Tecnologies de millora de la imatge
Afilat de vores
Enmascarament poc nítid amb radi ajustable (0,5-2,0 píxels) i força (0-200%)
Millora del contrast dinàmic
Analitza la distribució de l'histograma en 256 contenidors, ajustant les corbes gamma per obtenir un contrast percebut òptim
Processament de baixa latència
Tot el processament funciona amb una latència inferior a 16,7 ms, assegurant un retard de fotograma-únic a 60 Hz.
Aquests processos de millora de la imatge funcionen conjuntament per mantenir la integritat de la imatge alhora que s'adapten a diferents tipus de contingut i condicions de visualització. L'arquitectura basada en FPGA-permet actualitzacions futures de microprogramari per millorar les capacitats de processament a mesura que hi hagi nous algorismes disponibles.

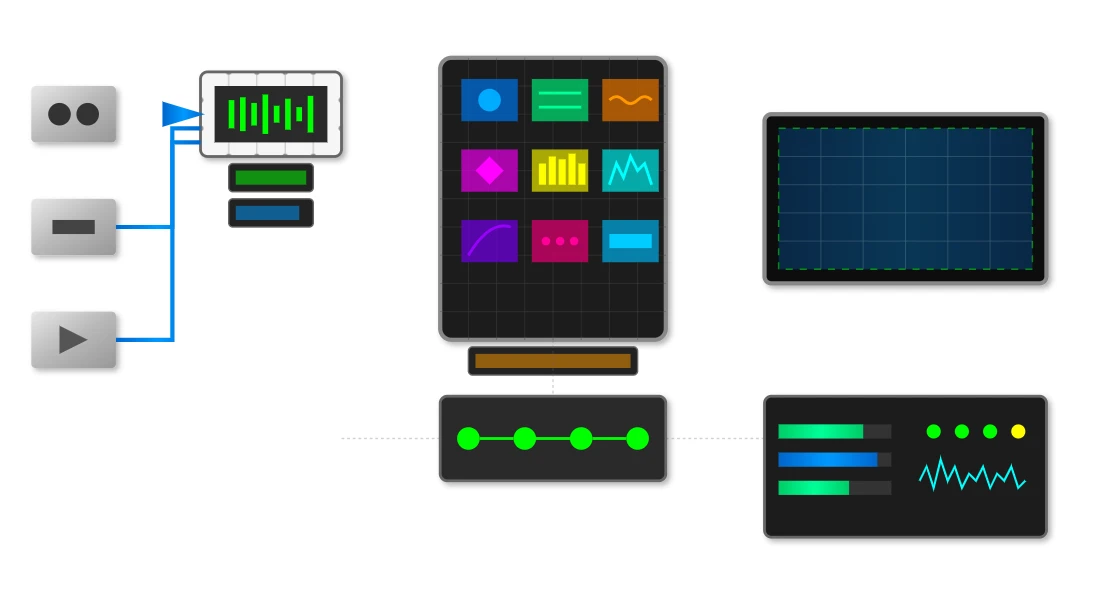

Conducte de processament del senyal
Especificacions tècniques de processament
Resolució ADC de 12 bits
Freqüència de mostreig 165 MHz
Elements lògics FPGA 200.000
Temps de canvi d'entrada<2 seconds
Latència de processament<16.7ms
Assegurament de la qualitat i protocols de proves
Els processos de prova i inspecció rigorosos garanteixen un rendiment i una fiabilitat constants

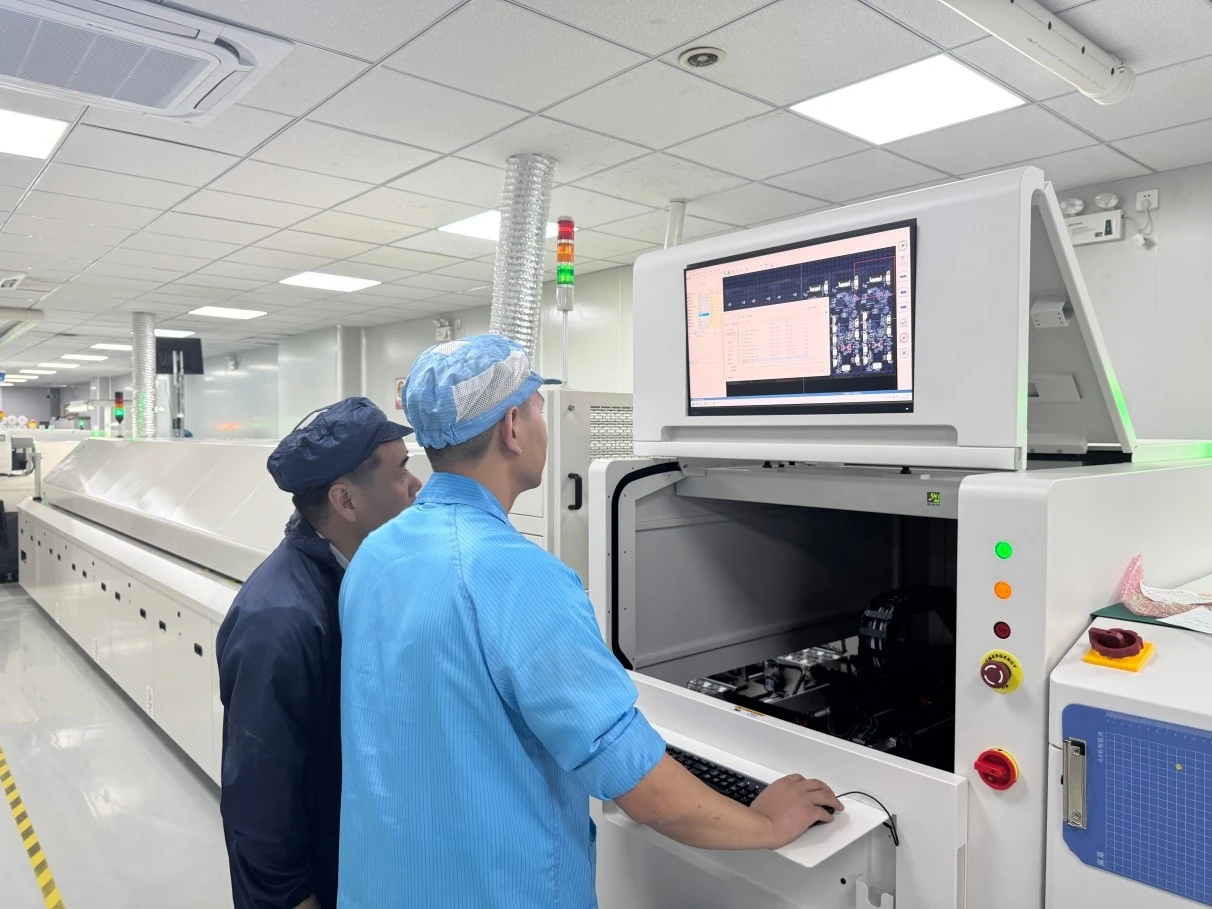

Inspecció òptica automatitzada
El control de qualitat de fabricació implementa sistemes d'inspecció òptica automatitzada (AOI) que examinen cada pantalla en 15 punts de control durant la producció. Els algorismes de detecció de defectes identifiquen anomalies de píxels, variacions d'uniformitat i contaminació amb una precisió del 99,7%.
Grava-a les proves
Cada pantalla de pel·lícula flexible transparent se sotmet a proves de gravació de 72-hores alternant entre patrons blancs i complexos màxims, identificant les fallades primerenques abans de l'enviament.
Procediments de calibratge i verificació
Calibració del color
Utilitza espectroradiòmetres que mesuren les coordenades del color amb una precisió de ±0,0005 a l'espai de color CIE 1931. El calibratge de fàbrica a 729 punts garanteix una reproducció coherent del color.
Prova d'uniformitat
Les mesures en 25 punts garanteixen que les variacions de luminància es mantinguin per sota del 10% i les desviacions de la temperatura del color per sota dels 200 K a tota la superfície de la pantalla.
Validació del rendiment
La verificació final de la qualitat inclou mesuraments del temps de resposta mitjançant càmeres d'alta velocitat-que capturen a 1000 fps, validant les mètriques de rendiment especificades d'1 ms i 8 ms.
Llista de control de qualitat
Inspecció de defectes de píxels
Mesura del temps de resposta
Comprovació de la integritat mecànica
Uniformitat de lluminància
Prova de consum d'energia
Validació del processament del senyal
Verificació de la precisió del color
Detecció d'estrès ambiental
Verificació final del rendiment
