Tecnologia de visualització digital
Els sistemes de pantalla LCD de 28 polzades amb capacitats de pantalla de doble-cara assoleixen cotes sense precedents en la innovació de la pantalla

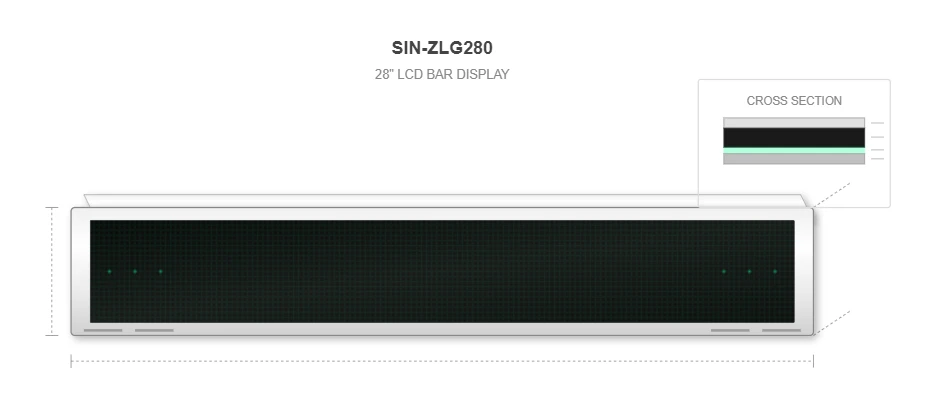

Enginyeria de precisió en l'excel·lència en la fabricació
La fabricació d'una pantalla LCD de barra de 28 polzades requereix una atenció excepcional als detalls i capacitats tecnològiques avançades. El model SIN-ZLGs280 exemplifica aquesta precisió amb les seves dimensions meticulosament elaborades de 729,2x161,6x55 mm, que representen un equilibri perfecte entre forma i funcionalitat.

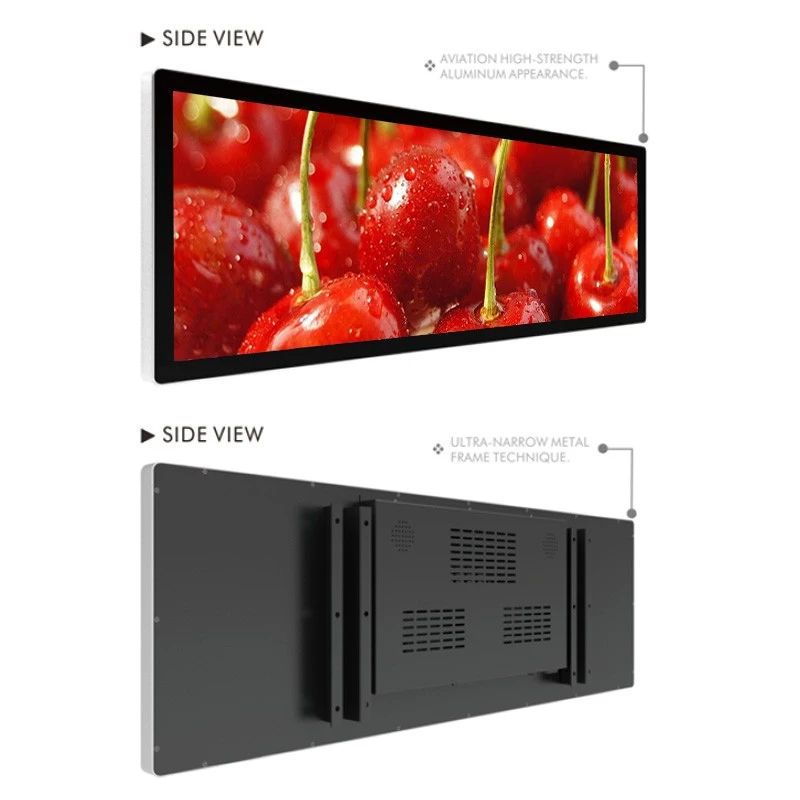

Aquest disseny aconsegueix un perfil ultra-estret que maximitza la superfície de la pantalla alhora que manté la integritat estructural mitjançant la construcció d'alumini-aeronàutica.

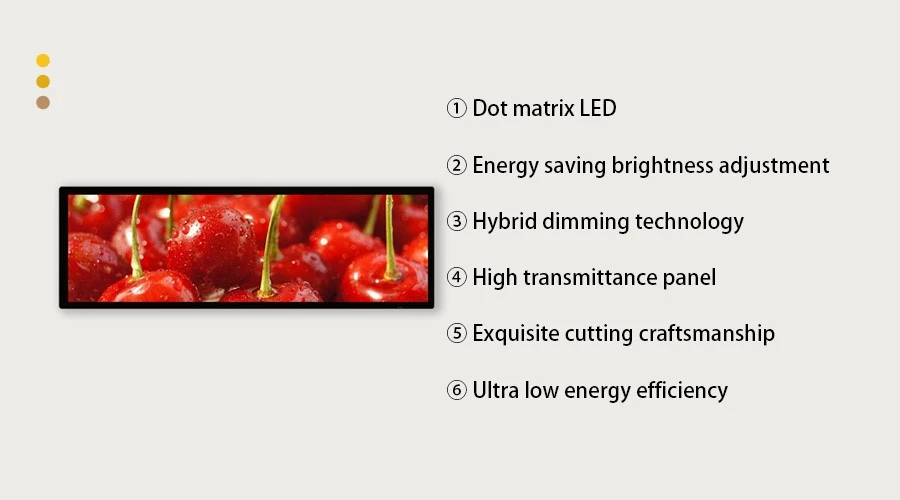

La base de qualsevol sistema de visualització superior rau en la seva tecnologia de panells. Els fabricants moderns utilitzen la tecnologia LED de matriu de punts combinada amb configuracions avançades TFT (Thin Film Transistor) per aconseguir un rendiment visual notable.
La implementació d'una resolució de 1920 × 360 optimitzada específicament per a les aplicacions de bar Display garanteix una-renderització de contingut nítida en tot el format de pantalla allargat. Aquesta resolució, tot i que no és convencional en comparació amb les pantalles estàndard, s'adapta perfectament a la relació d'aspecte única que requereixen aquests sistemes especialitzats per a una presentació òptima de la informació.

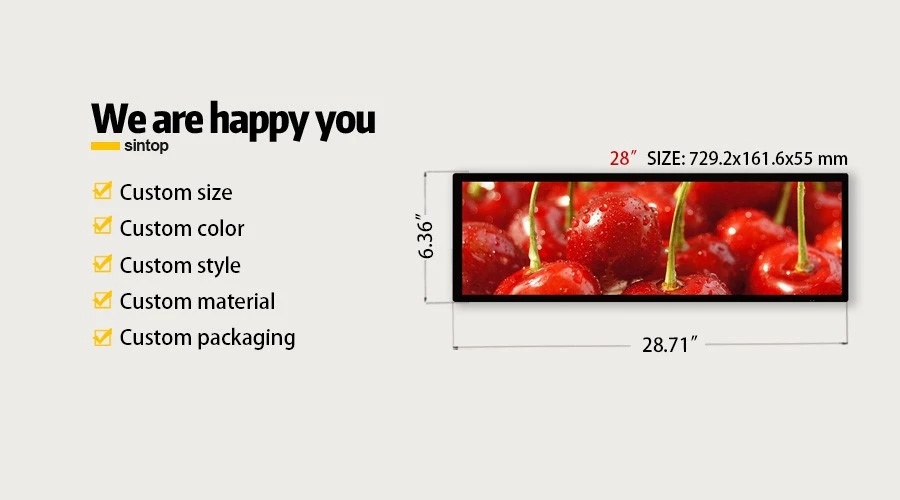

Dimensions
729,2 × 161,6 × 55 mm
Resolució
1920 × 360
Construcció
Alumini de grau-aviació
Tecnologia
LED de matriu de punts + TFT
Mètriques de rendiment òptic
Lluminositat 350 cd/m²
Relació de contrast 1400:1
Profunditat de color 16,7 M de colors
Temps de resposta 6 ms
Angle de visió 178 graus / 178 graus
La tecnologia d'atenuació híbrida ajusta automàticament els nivells de brillantor en funció de les condicions de llum ambiental i els requisits de contingut.

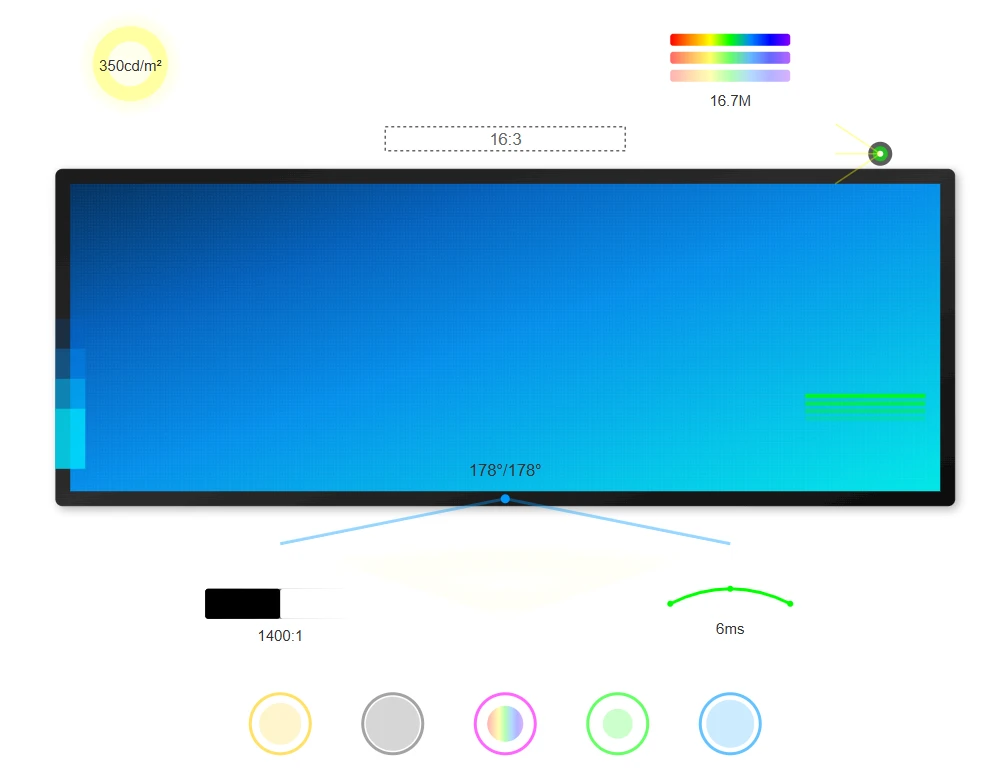

Tecnologia de panell avançada i rendiment òptic
El cor d'aquest sofisticat sistema incorpora tecnologia de panell LCD avançada que funciona amb una relació d'aspecte de 16:3, una especificació exclusivament adaptada per a entorns comercials i minoristes.
L'especificació de lluminositat de 350cd/m² representa un equilibri acuradament calibrat, que garanteix la visibilitat en diverses condicions d'il·luminació mentre es manté l'eficiència energètica. Aquesta pantalla de barra aconsegueix una reproducció de color excepcional amb una profunditat de color de 16,7 M (8 bits), que permet una representació de color vibrant i precisa, crucial per a aplicacions de publicitat i visualització d'informació.
La relació de contrast de 1400:1 en aquest sistema avançat demostra el compromís del fabricant amb la qualitat d'imatge. Aquesta especificació garanteix negres profunds i blancs brillants, creant contingut visual dinàmic que capta l'atenció en entorns comercials competitius.
L'especificació d'angle de visió de 178 graus / 178 graus significa que aquesta pantalla de barra manté una qualitat d'imatge constant independentment de la posició de l'espectador, un factor crític per a les aplicacions de visualització pública on el públic s'acosta des de diversos angles.
L'optimització del temps de resposta a 6 ms per a aquest sistema evita els efectes de desenfocament de moviment i fantasmes, especialment importants quan es mostren contingut dinàmic o anuncis de vídeo. Aquesta resposta ràpida garanteix transicions suaus i una representació nítida del moviment, millorant l'experiència de visualització global
Excel·lència del procés de fabricació

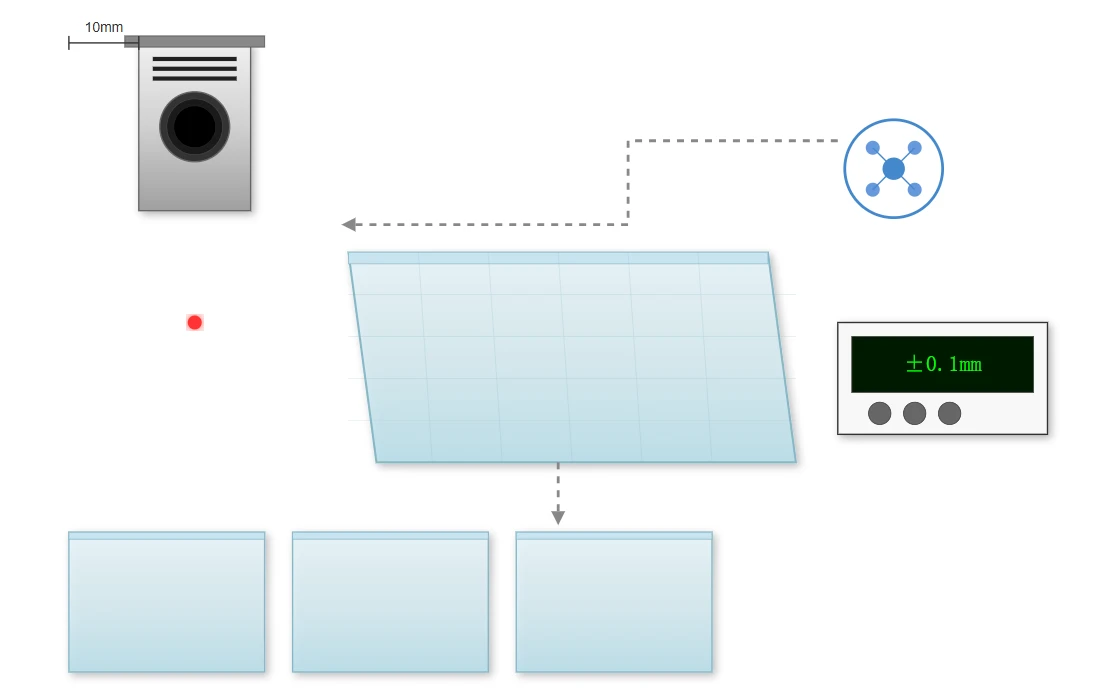

Preparació del substrat
La fase inicial comença amb la preparació del substrat, on els panells de vidre ultra-pur es sotmeten a un reforç químic i un tall de precisió. La instal·lació de fabricació empra tecnologia de tall per làser per aconseguir toleràncies de ± 0,1 mm, garantint una alineació perfecta del panell i un muntatge perfecte.

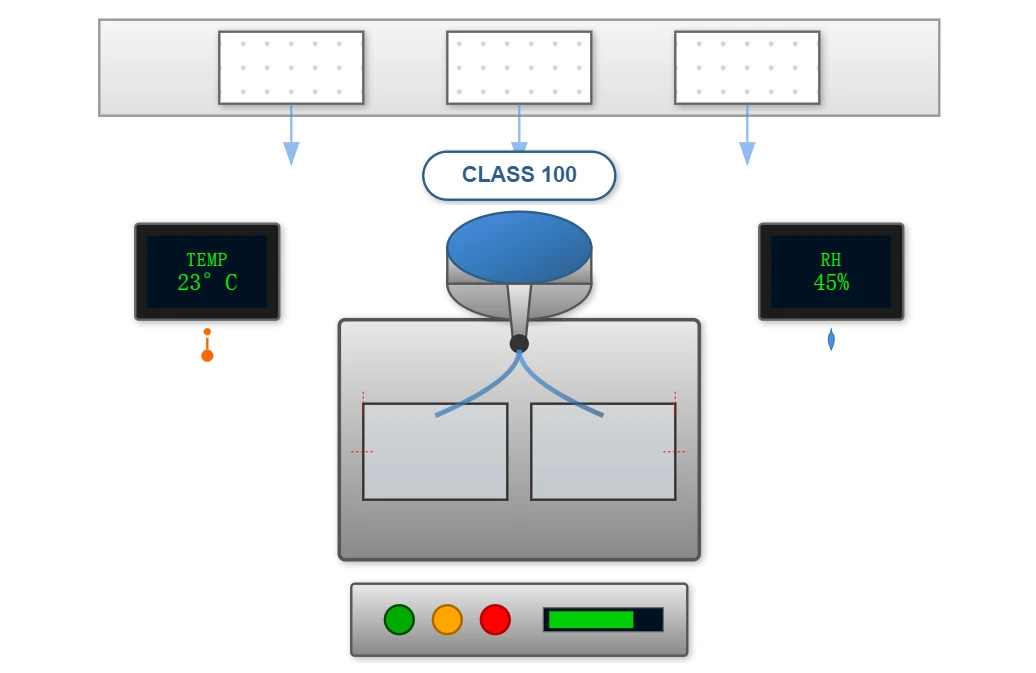

Injecció de cristall líquid
El procés d'injecció de cristall líquid per a la producció requereix entorns de sala neta que mantinguin els estàndards Classe 100. Els sistemes de control de la temperatura i la humitat mantenen unes condicions òptimes durant tot el procés de muntatge, mantenint les temperatures a 23 graus ±1 graus i la humitat al 45% ±5%. Aquests controls ambientals estrictes eviten la contaminació i garanteixen una alineació consistent de cristalls líquids a tota la superfície.

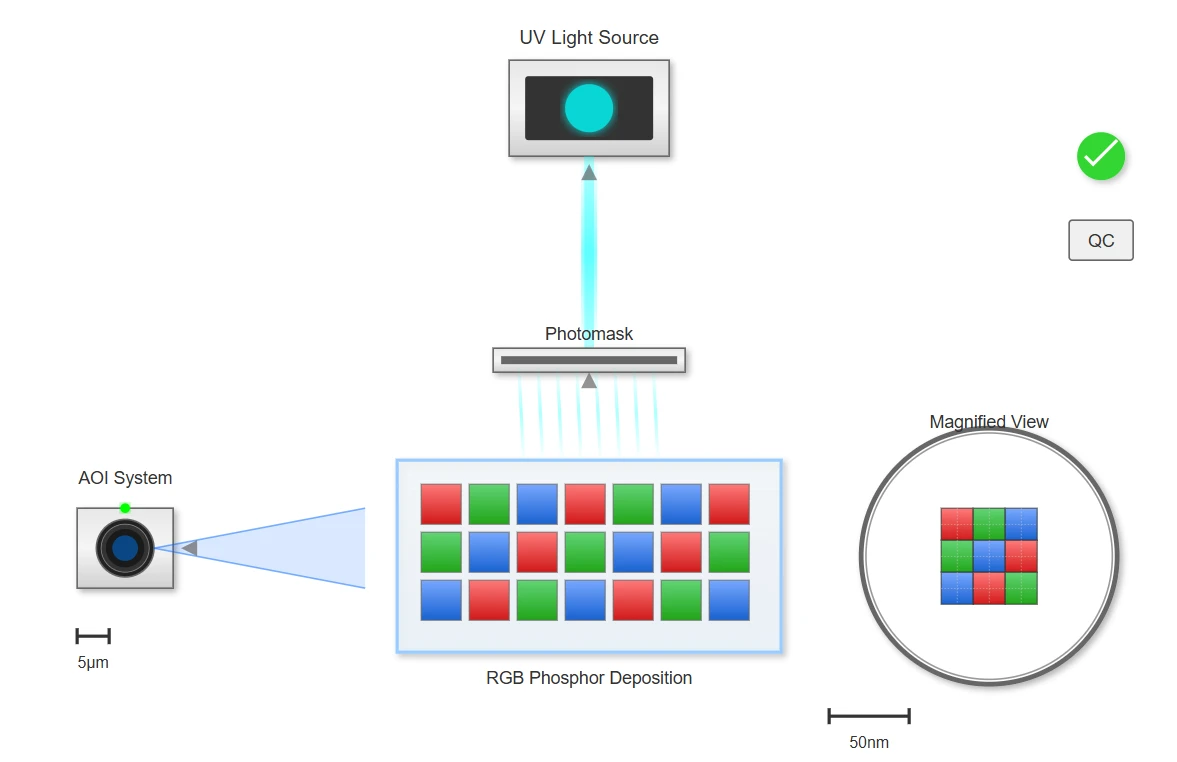

Aplicació de filtre de color
L'aplicació del filtre de color a la fabricació utilitza tècniques avançades de fotolitografia. Cada píxel conté fòsfors vermells, verds i blaus dipositats amb precisió, amb una precisió de deposició mesurada en nanòmetres. El procés de fabricació inclou diversos punts de control de qualitat on cada pantalla de barra se sotmet a una inspecció òptica mitjançant sistemes de visió automatitzats capaços de detectar defectes de fins a 5 micròmetres.

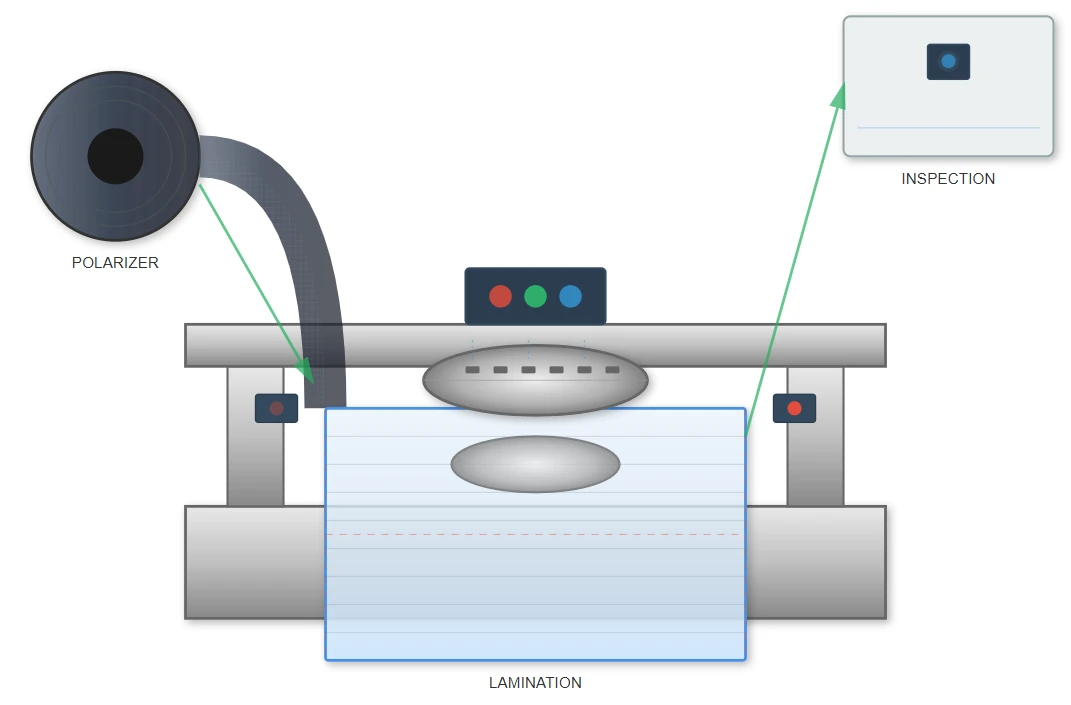

Adjunt del polaritzador
La fase de fixació del polaritzador representa un altre pas crític en la producció. Les pel·lícules de polarització d'alta-transmissió s'apliquen mitjançant un equip de laminació de precisió que elimina les bombolles d'aire i garanteix una adherència uniforme a tota la superfície. La precisió de l'alineació del polaritzador afecta directament la relació de contrast i el rendiment de l'angle de visió, fent que aquest pas sigui crucial per assolir les especificacions de grau-professional.

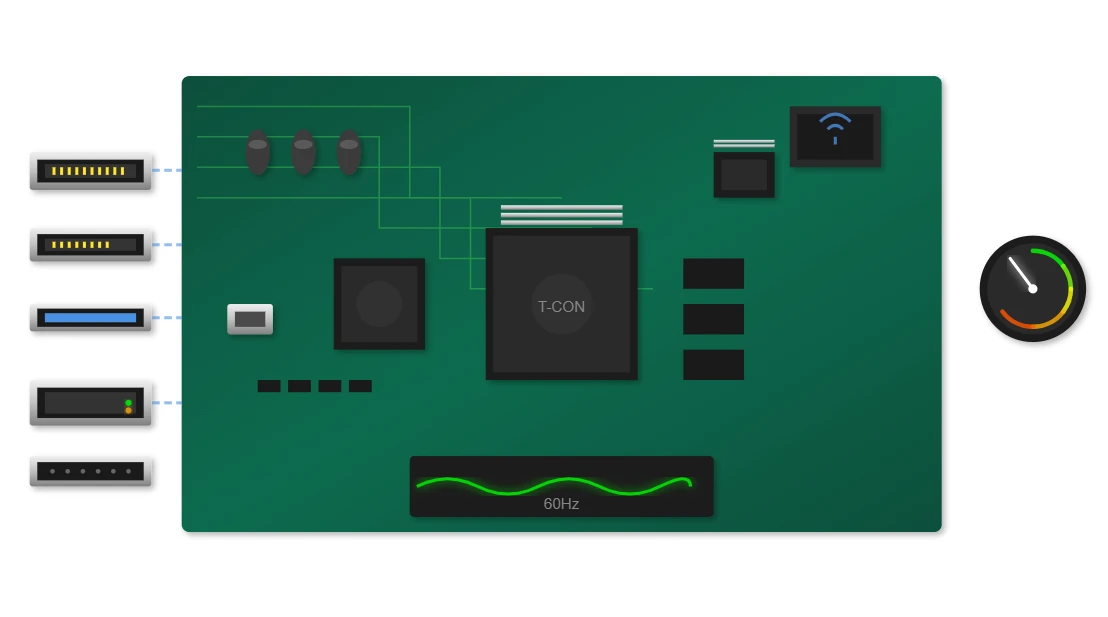

Sistemes de control i integració electrònica
La columna vertebral electrònica d'aquesta pantalla de barra incorpora circuits de controlador i sistemes de control sofisticats. La integració de controladors de cronometratge avançats (T-CON) garanteix l'adreçament de píxels precís i la gestió de la freqüència d'actualització a tot el panell.
Funcionant amb freqüències d'actualització estàndard de 60 Hz, el sistema manté un rendiment-sense parpelleig crucial per a períodes de visualització prolongats en aplicacions comercials.
Eficiència energètica
Potència màxima: 120 W (doble-cara)
Potència en espera: <1W
Eficiència energètica líder en el sector{0}
Opcions de connectivitat
HDMI
DisplayPort
Ethernet
Sense fil
USB
RS-232
Comparació del consum d'energia entre les pantalles estàndard i la pantalla de barra LCD de 28".
Interval de funcionament
Interval de temperatura de 0 graus a 50 graus
Tolerància a la humitat 10% a 85% HR
Valoració MTBF 30.000 hores

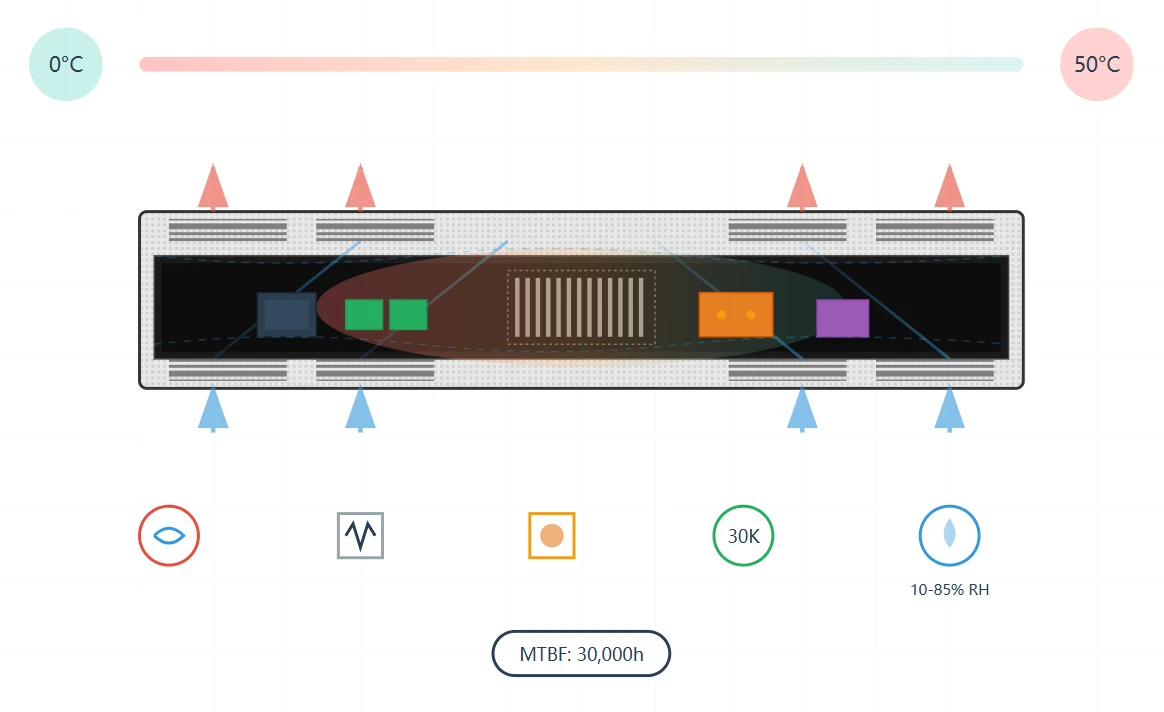

Enginyeria de gestió tèrmica i fiabilitat
La gestió tèrmica representa un aspecte crític del disseny i la fabricació. El factor de forma allargat d'una pantalla de barra presenta reptes tèrmics únics, que requereixen solucions de refrigeració innovadores.
La implementació de la refrigeració passiva mitjançant la col·locació estratègica de la ventilació i la integració del dissipador de calor garanteix temperatures de funcionament òptimes sense els requisits de soroll i manteniment dels sistemes de refrigeració actius.
El disseny del xassís incorpora dades de modelatge tèrmic per optimitzar els patrons de flux d'aire. Les simulacions computacionals de dinàmica de fluids guien la col·locació de les ranures de ventilació i el posicionament dels components interns per maximitzar l'eficiència de refrigeració convectiva.
El resultat és un sistema capaç de funcionar contínuament a temperatures ambient que oscil·len entre 0 graus i 50 graus, mantenint les temperatures dels components dins dels límits de funcionament segurs.
Protocols de proves de fiabilitat
Proves de vida accelerades en diverses condicions
Cicle tèrmic entre rangs de temperatures extrems
Avaluació de la resistència a les vibracions per a la durabilitat del transport
Crema-en proves a temperatures elevades
Procediments de detecció d'estrès ambiental
Escenaris d'aplicacions del món real-

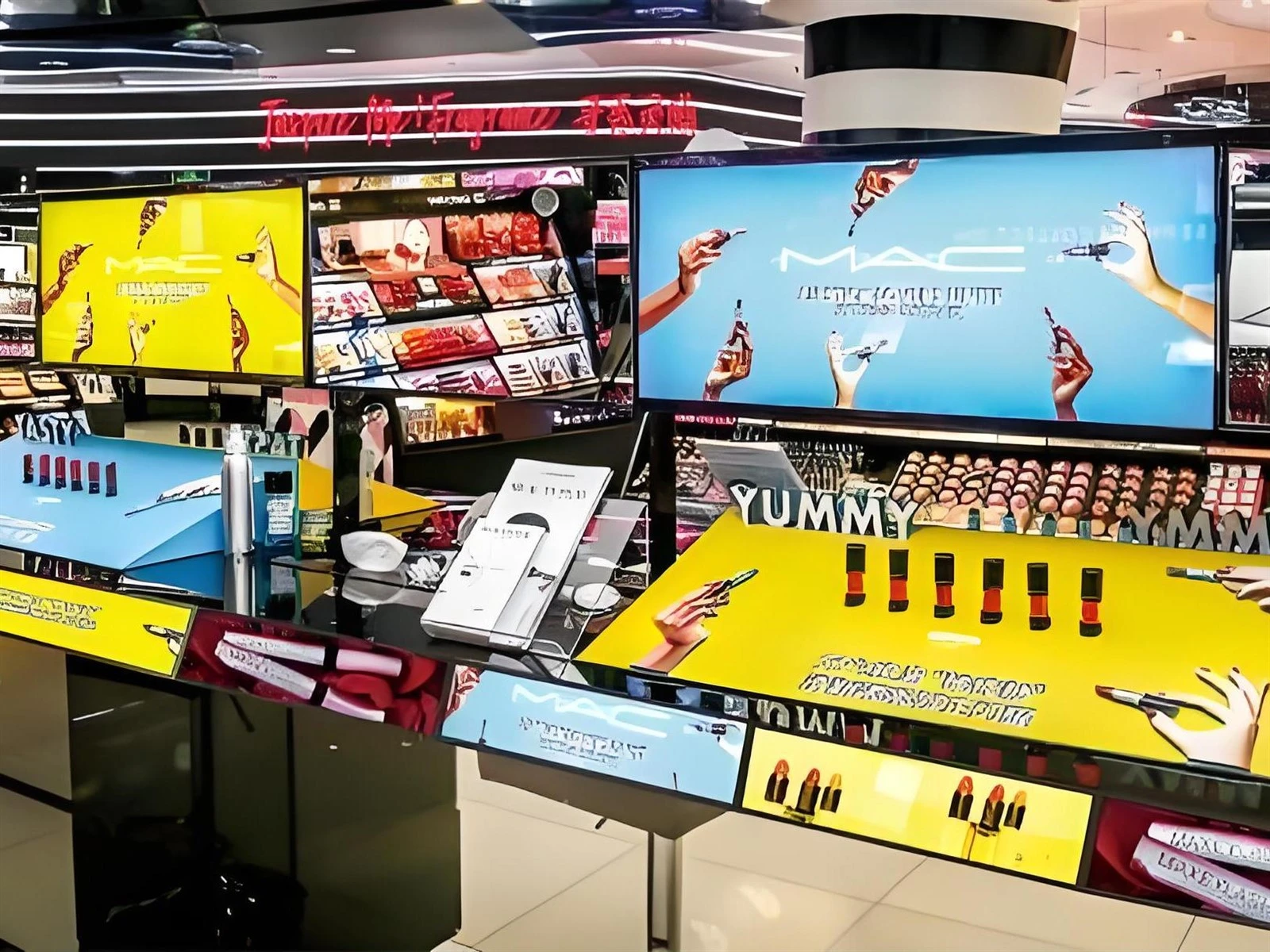

Entorns comercials
A la configuració minorista, aquests sistemes serveixen com a solucions de visualització-dinàmiques de prestatgeries, que proporcionen actualitzacions de preus-en temps real i contingut promocional directament al punt de compra. El format allargat complementa perfectament les dimensions estàndard de les prestatgeries, creant una solució de marxandatge digital integrada.

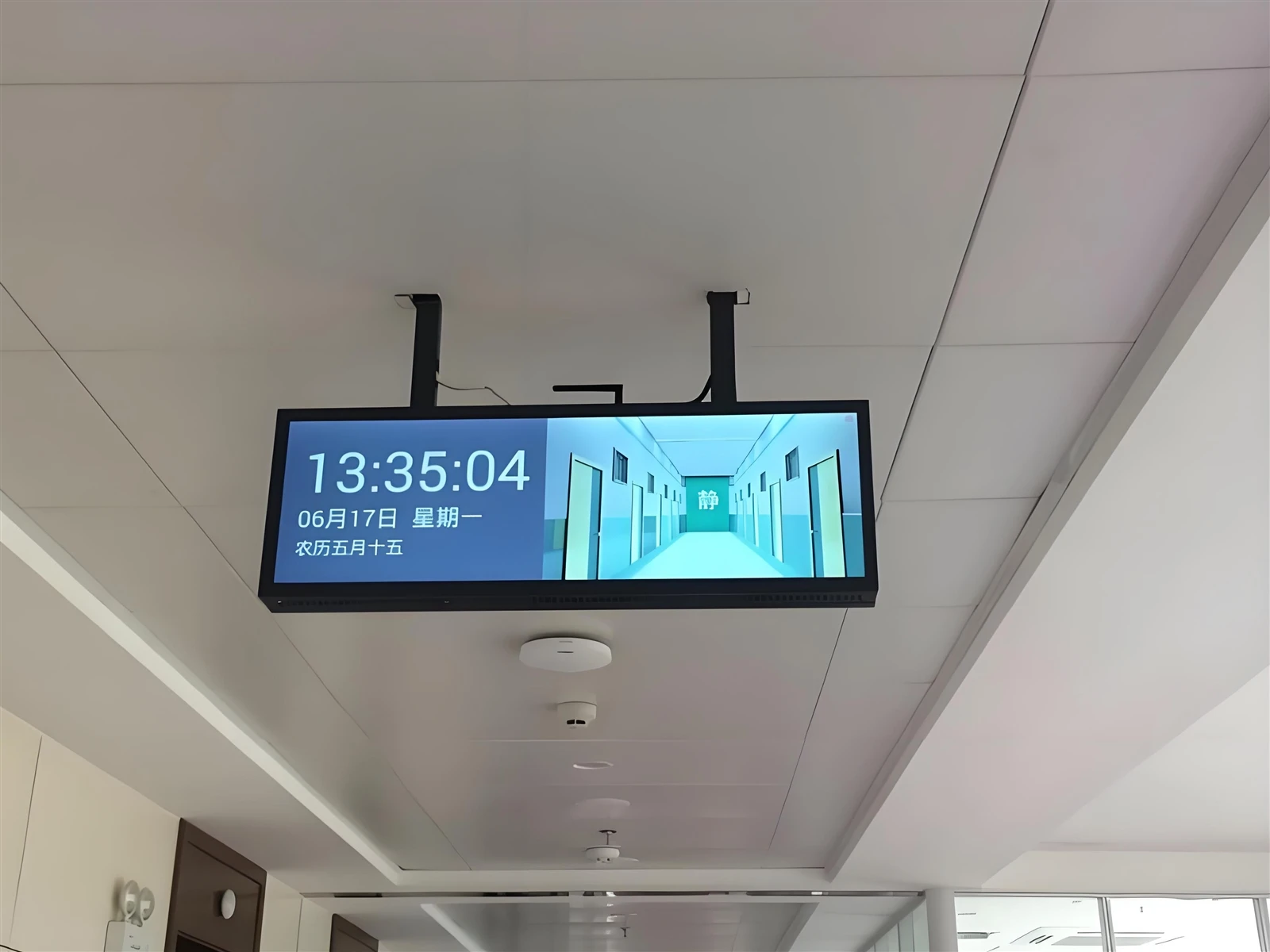

Centres de transport
Els aeroports i les estacions de tren utilitzen aquestes pantalles per a la informació de sortida i arribada, amb un format ampli que ofereix una visibilitat excel·lent per als sistemes d'informació de passatgers. L'alta lluminositat garanteix la llegibilitat fins i tot en entorns lluminosos i amb il·luminació natural.
Entorns corporatius

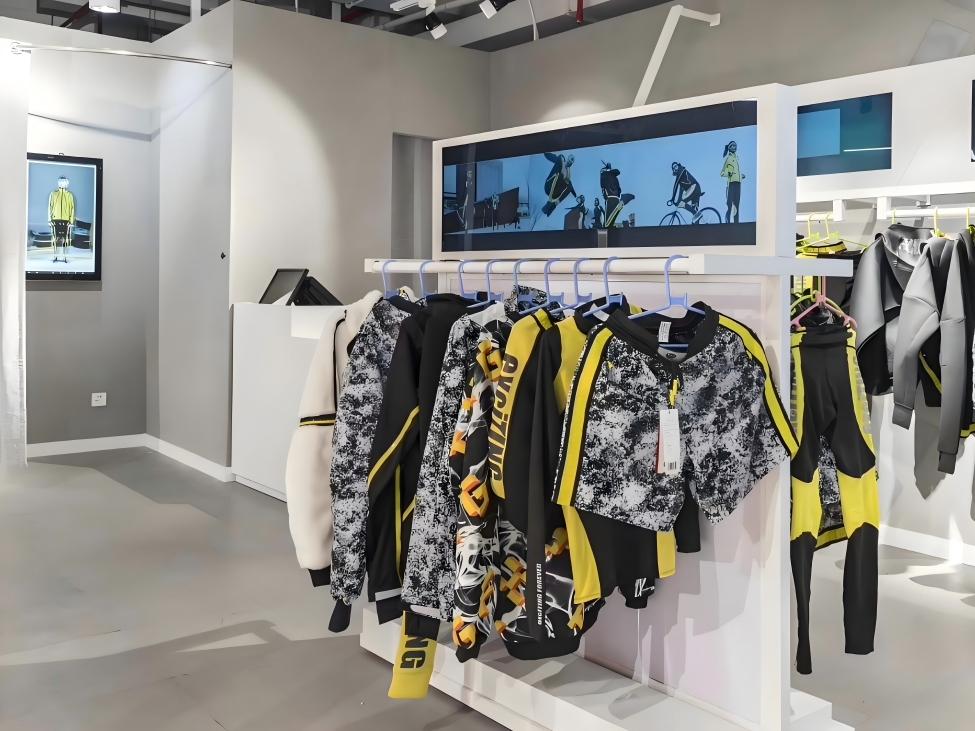

Entorns de moda al detall En els entorns de moda al detall, el Bar Display funciona com una eina de marxandatge sofisticada. Les botigues de roba equipades amb aquests sistemes poden mostrar ofertes promocionals, col·leccions de temporada i actualitzacions d'inventari-en temps real. Les pantalles milloren l'experiència de compra presentant suggeriments d'estil, disponibilitat de talles i articles de tendència a tota la botiga.

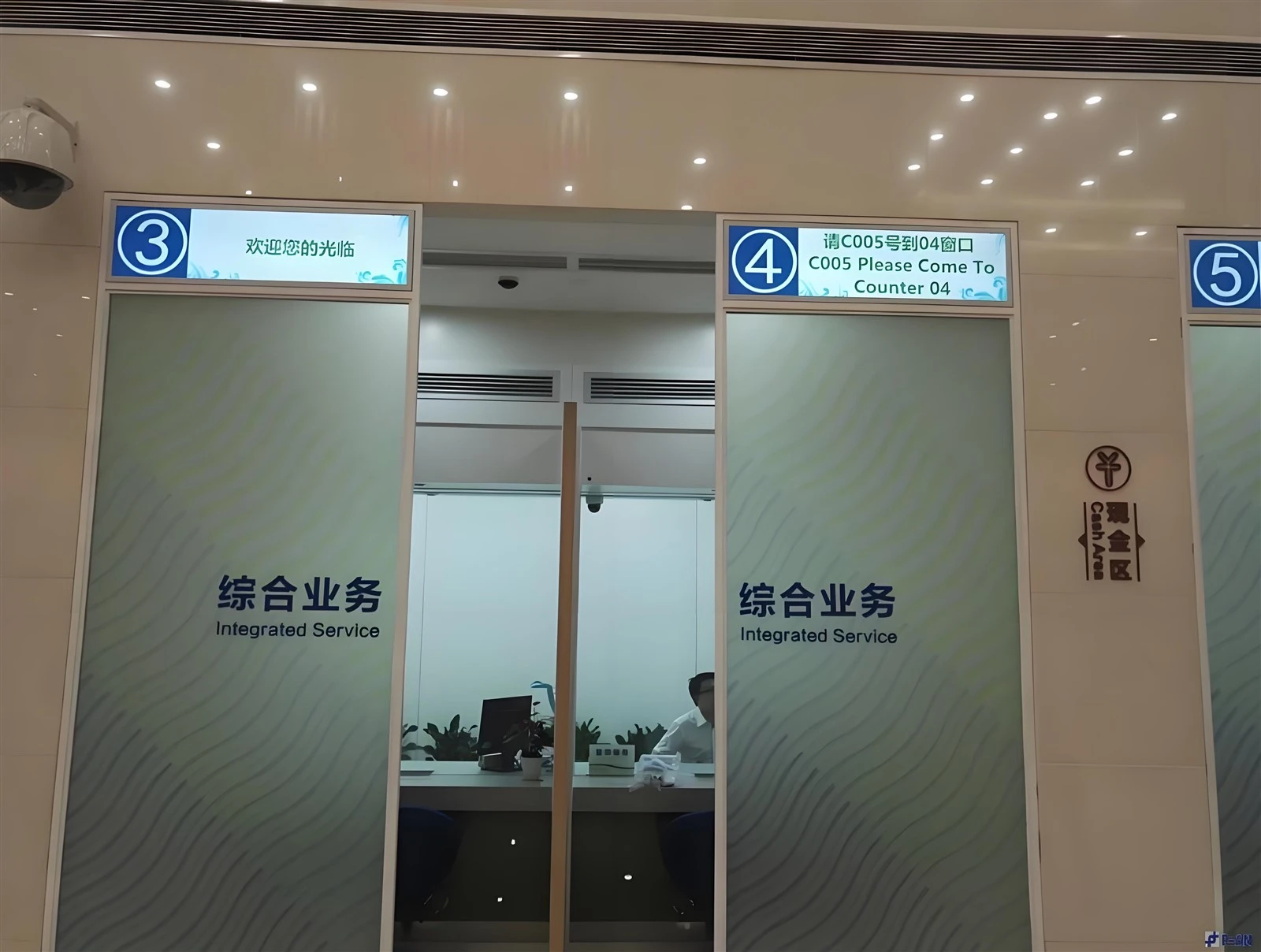

Banca i Finances
El sector bancari i financer ha adoptat aquesta tecnologia per a la gestió de cues i aplicacions de visualització de tarifes. La capacitat de mostrar múltiples fluxos de dades simultàniament el fa ideal per mostrar els tipus de canvi de divises i els tickers de valors.
Gestió de continguts i optimització de visualització
La utilització eficaç d'aquesta tecnologia requereix estratègies de gestió de continguts sofisticades. La relació d'aspecte única requereix contingut amb un format especial que maximitzi l'espai de pantalla disponible. La creació de contingut professional per a aquestes aplicacions implica comprendre les distàncies i els angles de visualització típics dels entorns d'instal·lació.
La programació de contingut dinàmica per a aquests sistemes permet la rotació de contingut-basada en el temps alineada amb les operacions comercials i els patrons de trànsit dels clients. Els sistemes avançats de gestió de contingut admeten dissenys de diverses -zones, la qual cosa permet que diferents tipus de contingut es mostrin simultàniament a tota la superfície. Aquesta capacitat transforma el Bar Display en una plataforma de comunicació versàtil capaç de lliurar missatges dirigits a públics específics.
La integració de fonts de dades als sistemes de contingut permet la visualització d'informació-en temps real. Ja sigui que mostri fonts de xarxes socials, actualitzacions de notícies o mètriques empresarials, el sistema es converteix en un portal d'informació dinàmic. La capacitat d'integrar-se amb diverses fonts de dades mitjançant API i canals RSS garanteix que el contingut es mantingui actual i rellevant.
Funcions de gestió de continguts
Contingut programat
Rotació de contingut-basada en el temps
Actualitzacions-en temps real
Integració de dades en directe
Analítica
Mètriques de rendiment del contingut
Dissenys multi-zones
Visualització de contingut simultània
Gestió a distància
Sistema de control-basat en núvol
Suport multi-idioma
Desplegament global de continguts

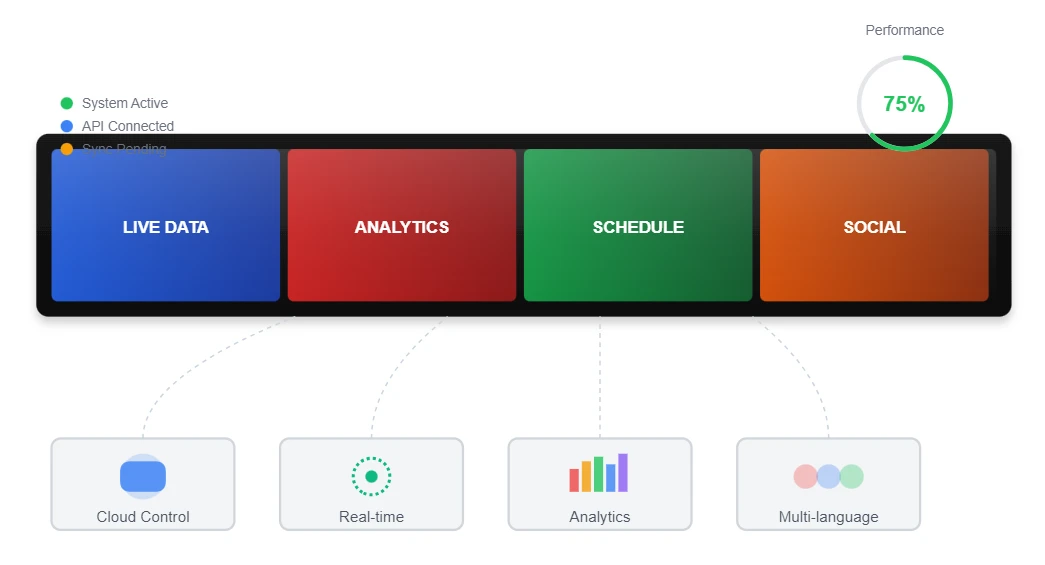

Configuració de la zona de contingut
El format allargat permet una zonificació creativa del contingut, permetent que es mostrin múltiples tipus d'informació simultàniament mantenint l'harmonia visual.
Dimensions òptimes del contingut
Resolució recomanada: 1920 × 360 píxels
Relació d'aspecte: 16:3
Freqüència d'actualització del contingut: 60 Hz
Consideracions d'instal·lació i muntatge
Opcions de muntatge
Muntatge a la paret
Sistema de suport segur que permet una orientació vertical o horitzontal amb capacitats d'ajust de la inclinació. Mecanisme d'alliberament-ràpid per facilitar l'accés al manteniment.
Suspensió de sostre
Kit de muntatge penjant amb cables-regulables en alçada. Adequat per a entorns de-sostres alts on no es pugui muntar a la paret.
Integració de prestatgeries
Suports personalitzats dissenyats per a una integració perfecta amb els sistemes estàndard de prestatgeries minoristes. El disseny d'empremta mínima preserva un valuós espai de prestatge.
Especificacions de pes
Model d'una-cara: 3,2 kg
Model de doble-cara: 4,5 kg
Consideracions d'instal·lació
Gestió de cables
La naturalesa dual-cara dels sistemes de doble-cara requereix un encaminament acurat dels cables d'alimentació i senyal per mantenir un aspecte net i professional.
Canals de cable integrats en el maquinari de muntatge
Compartiments de connexió ocults
Terminals de connexió-ràpida per a una instal·lació fàcil
Factors ambientals
Integració del sensor de llum ambiental
Reducció de l'enlluernament en entorns-alta llum
Protecció contra la pols i la humitat
Temps d'instal·lació ~30 minuts
Assegurament de la qualitat i protocols de proves
L'excel·lència en la fabricació en la producció requereix protocols integrals de garantia de qualitat. Cada unitat es sotmet a proves exhaustives al llarg del procés de producció, des de la verificació de components individuals fins a la validació final del sistema.
Prova òptica
Mesures d'uniformitat de lluminància a tot el panell
Validació de la precisió del color contra els estàndards de la indústria
Verificació de l'angle de visualització en múltiples posicions
Detecció de defectes mitjançant sistemes d'imatge-d'alta resolució
Verificació de la calibració de la brillantor i el contrast
Proves elèctriques
Mesura del consum d'energia a diferents nivells de brillantor
Proves d'integritat del senyal a totes les interfícies d'entrada
Verificació de la compatibilitat electromagnètica
Estabilitat de la font d'alimentació en condicions de càrrega variables
Validació de la funcionalitat del sistema de control
Assajos ambientals
Cicle de temperatura entre -20 graus i 60 graus
Prova d'exposició a la humitat (95% HR a 40 graus)
Prova de resistència a les vibracions segons els estàndards ISTA
Prova de polvorització de sal per a la resistència a la corrosió
Gravació operativa-de llarga durada-en proves
Normes internacionals de compliment
ISO 9001
Gestió de la qualitat
CE
Conformitat Europea
FCC
Conformitat EMC
RoHS
Seguretat ambiental
UL
Normes de seguretat

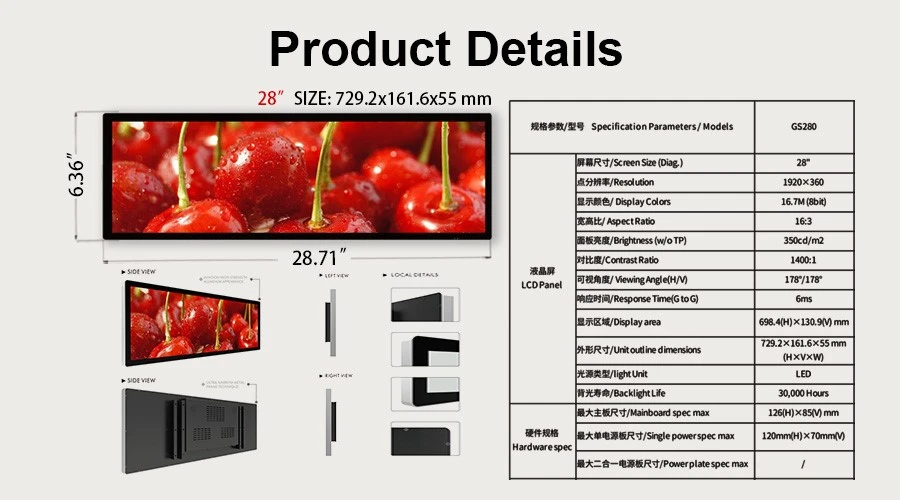

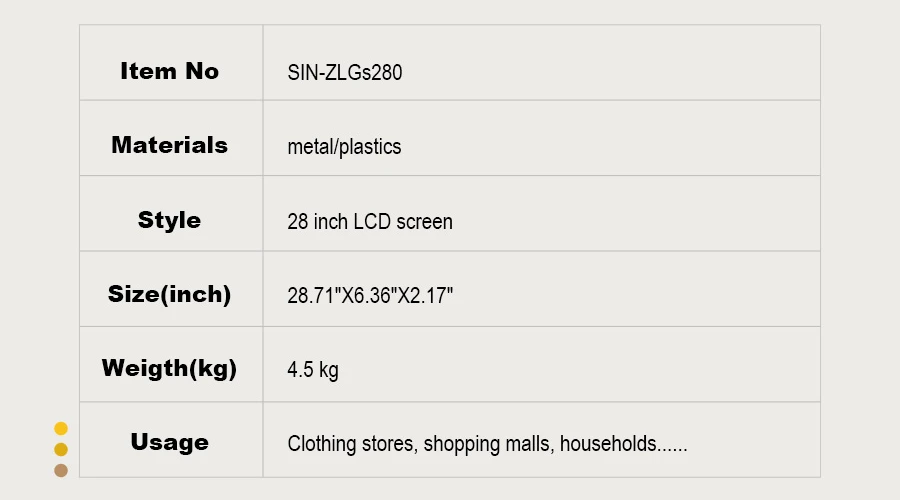

Resum de les especificacions tècniques
Paràmetres de visualització
Mida28 polzades
Resolució1920 × 360
Relació d'aspecte 16:3
Brillantor350 cd/m²
Relació de contrast 1400:1
Angle de visió178 graus / 178 graus
RespostaTemps 6 ms
Característiques físiques
Dimensions729,2×161,6×55 mm
Pes (individual)3,2 kg
Pes (dual)4,5 kg
ConstruccióAliatge d'alumini
Bisell frontalUltra-estret
MuntatgeCompatible VESA
Especificacions elèctriques
Entrada de potència100-240 V AC
Potència màxima120W
Potència en espera< 1W
InterfíciesHDMI, DP, USB
XarxaEthernet, Wi-Fi
ControlRS-232, IR
Ambiental
Temp. de funcionament0 grau - 50 grau
Temp. d'emmagatzematge-20 graus - 60 graus
Humitat10% - 85% HR
MTBF30.000 hores
Classificació IPIP54 frontal
RefrigeracióPassiva
