El pes mata més projectes que el pressupost.
Les pantalles transparents pesen3-12 kg/m²i córrer10 mm de gruix. Les pantalles tradicionals amb armaris pesen30-50 kg/m²i mesura50-150 mm de profunditat. Un edifici patrimonial amb finestres originals sovint no pot suportar el pes LED tradicional sense un reforç d'acer que destruiria els llistats patrimonials. Les pantalles transparents es munten directament sobre superfícies interiors de vidre sense cap treball estructural. La instal·lació triga dies en lloc de mesos.
Una cadena minorista amb 500 aparadors de vidre va desplegar pantalles transparents a tota la xarxa sense tocar les estructures de l'edifici. Intentar el mateix amb les pantalles tradicionals requeriria una enginyeria estructural personalitzada a cada ubicació-un abast del projecte que mata la majoria de propostes abans que arribin a l'aprovació final del pressupost.
El que realment estem comparant
Durant dècades, les pantalles LED tradicionals van estar a tot arreu-taulers de marcadors de l'estadi, senyalització de comerços. Van funcionar bé: colors brillants, precisos, fiables. Però van arribar amb una compensació que ningú no podia dissenyar: cada pantalla era bàsicament una paret. La llum bloquejada, les vistes bloquejades, ocupaven espai.
El LED transparent gira aquesta equació. Diferents categories de producte en conjunt.

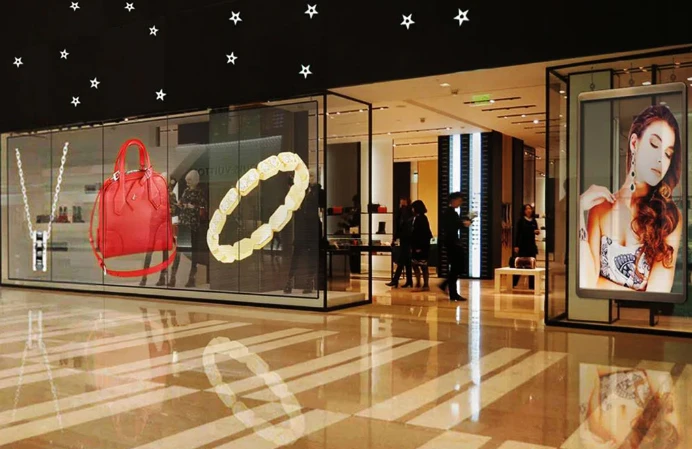

L'aplicació minorista és la que està impulsant la major part del creixement en aquests moments. Els aparadors sempre han estat béns immobles de primer ordre. Voleu mostrar productes i fer promocions simultàniament. El LED tradicional obliga a triar-pantalla o finestra. El LED transparent elimina aquesta elecció completament. Els clients veuen contingut promocional i mercaderia alhora. Les ubicacions insígnies de Nike i Zara ho van descobrir aviat. Aquest cas d'ús únic explica per què el LED transparent va passar de la curiositat de nínxol a una consideració comercial seriosa en cinc anys.
Com es construeixen
Les pantalles tradicionals prioritzen una cosa: amuntegar tants píxels com sigui possible en una àrea determinada. Xips LED-siSMD (dispositiu de muntatge en superfície), COB (xip a bord), o el més granDIP (paquet dual en línia-)format-empaquetar-se amb força sobre substrats de PCB. Una màscara negra o un recobriment epoxi ho cobreix tot per absorbir la llum ambiental i augmentar el contrast.
Els resultats parlen per si mateixos. Els panells COB aconsegueixen les relacions de contrast anteriors20,000:1. Els passos de píxels van tan bé comP0,6 mmper a pantalles 4K i 8K. Les unitats exteriors empenyen10.000 nits.
Però les pantalles LED tradicionals bloquegen el 100% de la llum que les passa. Són parets digitals. Genial per a l'impacte, terrible per a qualsevol cosa on necessitis veure a través.

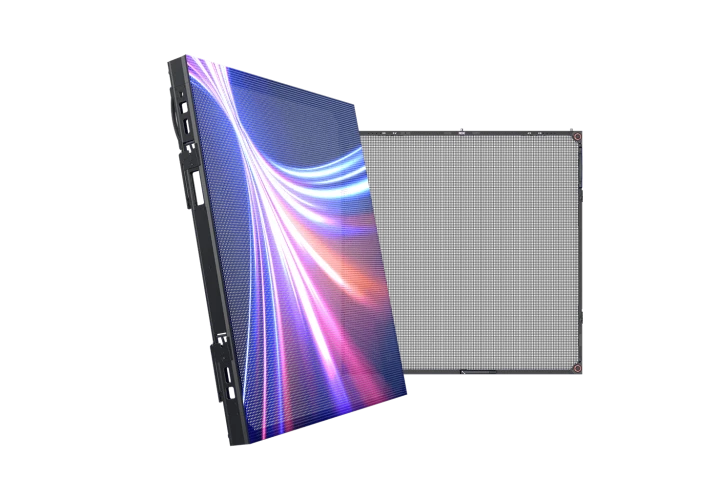

Les pantalles transparents comencen des de l'extrem oposat. En lloc de maximitzar el recompte de píxels, estan dissenyats per deixar passar la llum mentre mantenen la qualitat de la imatge acceptable. Existeixen tres enfocaments principals.Dissenys basats{0}}en tiracol·loqueu xips LED a tires estretes d'alumini o de PCB amb espais entre elles-la llum passa a través dels buits, arribant al 60-90% de transparència en funció de l'espai.Versions-basades en pel·lículesIncorporeu micro-LEDs en substrats transparents ultra{-(uns 4 mm de gruix, amb un pes de 3-6 kg/m²) que s'enganxen directament al vidre existent.Dissenys-integrats de vidreElements LED sandvitx entre capes de vidre dobles, convertint el vidre arquitectònic en una superfície de visualització.
Més espais entre tires significa que passa més llum, però menys píxels per metre quadrat. Cada pantalla transparent és un compromís entre aquestes dues coses.

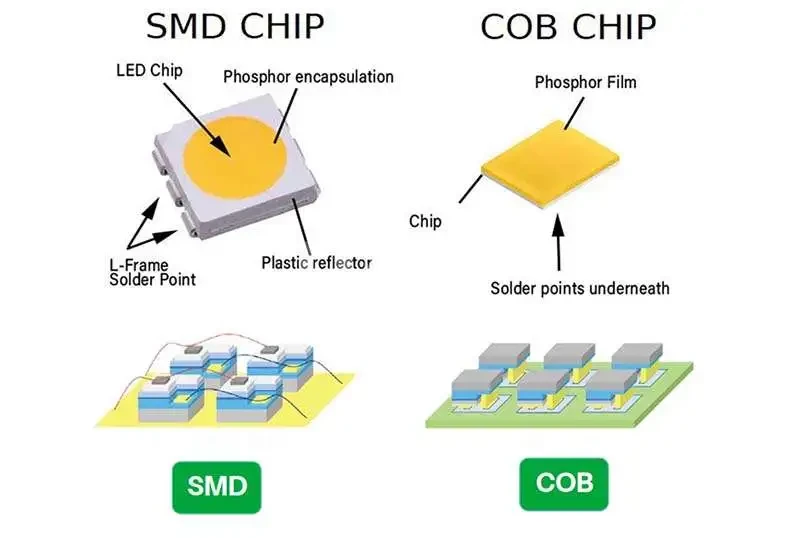

Tipus d'embalatge LED
SMD-Dispositiu de muntatge en superfíciefa dècades que existeix. Xips individuals en carcasses de plàstic petites, soldades a PCB. La tecnologia és senzilla, que és precisament el seu avantatge. Les cadenes de subministrament estan madures, els tècnics saben com treballar-hi i, quan un únic LED mor, es pot canviar sense substituir tot el mòdul. Aquesta és la tecnologia LED més provada i fiable: no-avantguarda, funcional de manera coherent i rendible de manteniment-. El contrast s'asseu al voltant1,200-1,800:1. La majoria de les unitats duren aproximadament50.000 horesabans que la brillantor baixi notablement. Per a qualsevol cosa P1.2 o més gruixuda, SMD continua sent l'opció predeterminada per una bona raó.

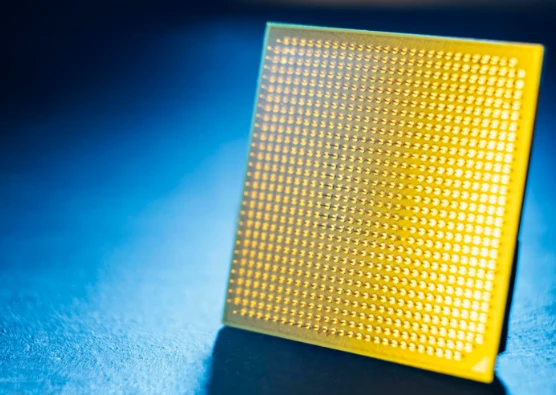

COBés on les coses es tornen interessants-i cares. Chip on Board salta completament les carcasses de plàstic individuals. Diversos xips LED es munten directament al substrat i després es cobreixen amb una sola capa de resina. A partir d'aquí, els beneficis de l'enginyeria es dissipen: la calor es dissipa aproximadament 3 vegades millor (no hi ha carcassa de plàstic que atrapi la calor), el contrast salta més enllà20,000:1(aquesta superfície unificada absorbeix la llum ambiental de manera més eficaç) i la vida útil s'estén més enllà100.000 hores. És l'única opció viable per a camps ultra-fins per sota de P1.0. El compromís: quan alguna cosa falla, cal substituir tot el mòdul a$ 200-300 per incident. I el cost inicial és significativament més alt. La tecnologia s'adapta als estudis de radiodifusió i als entorns corporatius-de gamma alta. Representa una inversió excessiva per al vestíbul d'un hotel.
Després hi haGOB-SMD amb un recobriment protector. Cola a taula. La mateixa tecnologia subjacent, però amb una capa de cola òptica que cobreix la superfície del LED. Això proporciona una millor durabilitat contra el contacte físic i la humitat mentre es manté l'economia de reparació de SMD. Alguns integradors ho recomanen per a entorns comercials de gran-trànsit. Altres ho consideren innecessari per a la majoria d'aplicacions. Els resultats varien segons els casos d'ús específics.
La majoria de pantalles transparents utilitzen un muntatge SMD basat en tires-modificades o substrats transparents especialitzats. Alguns models premium utilitzen enfocaments híbrids COB-transparents.
Les especificacions que realment importen (i les que no)
No totes les especificacions mereixen la mateixa atenció.
Transparència
La transparència oscil·la entre50% a 95%en pantalles transparents segons la configuració. El tradicional se situa al 0%-això és fonamental per al seu funcionament. Els passos de píxels més gruixuts signifiquen més espais entre les tires LED, més llum passa. Premeu a P9.26 i superaràs el 80% de transparència, però en aquest moment només ets apte per a la visualització a gran-escala-façanes d'edificis vistes des de l'altra banda del carrer.
Resolució
La resolució és la clara victòria dels LED tradicionals. COB va tan bé comP0.4. Les pantalles tradicionals SMD estàndard toquen el fonsP1.0-P1.2. Actualment, les pantalles transparents són al màximP2.6. La majoria dels integradors AV utilitzen un càlcul ràpid: divideix el pas dels píxels (en mm) per 0,3 per obtenir una distància de visió còmoda mínima en metres. Per tant, una pantalla transparent P3.9 necessita uns 13 metres abans que la pixelació desaparegui. Una pantalla tradicional P1.2 sembla nítida des de només 4 metres.
Brillantor
Per a ús en interiors, solen sortir LED transparents800-2.500 nits. Funcionen pantalles interiors tradicionals600-1.500 nits-tan transparent en realitat té un avantatge en moltes configuracions. Els aparadors necessiten més punxada: solen funcionar pantalles transparents4.000-5.500 nits. La llum solar directa és on encara predomina el tradicional-empenyen5.000-10.000 nitsmentre que les pantalles transparents darrere del vidre lluiten per sota dels 6.000 nits.
Contrast i Color
Aquí predomina el contrast i el color-LED tradicional, i això no canviarà. El disseny de la màscara negra absorbeix la llum ambiental, produint negres més profunds. La tecnologia COB publica les relacions de contrast-mesurades al laboratori més amunt20,000:1. On les pantalles tradicionals mostren negres, les pantalles transparents mostren el que hi ha darrere. Una sala de conferències, un aparcament, llum natural. Cap enginyeria no soluciona això-és inherent a deixar passar la llum.
El que pagaràs realment
Aquests són els preus FOB de Shenzhen-cost d'aterratge a Amèrica del Nord o Europa normalment afegeix un 15-25%. Els preus fluctuen; Els costos dels xips LED van baixar aproximadament un 12% entre Q1 i Q3 2024.
LED transparent
S'executen panells d'emissió-de nivell d'entrada-$580-950/m². Emissió frontal-mitjana-on es troben-la majoria de les instal·lacions comercials-$1,100-2,400/m². Pel·lícula LED transparent va per$1,150-2,800/m². Pantalles hologràfiques transparents push$1,400-3,200/m².
LED tradicional
Outdoor SMD (P4-P10) és el més barat a$150-400/m². Funciona SMD interior (P1.5-P3).$300-800/m². Encerts-COB de to fi (P0.9-P1.2).$1,000-2,500/m². COB ultra-fins (P0,6 i inferiors) comença a les$3,000+/m².
Instal·lacióper als LED transparents, normalment costa 200 -500 $/m², amb un muntatge senzill al vidre existent. La instal·lació de LED tradicional costa entre 500 i 2.000 dòlars/m² un cop tingueu en compte els requisits estructurals. Aquí és on apareix el diferencial de pes esmentat al principi al pressupost.
Costos energètics anualsen una instal·lació de 100 m² que funciona durant 12 hores diàries: aproximadament 3.000 $-4.500 per a transparent, 5.000-7.500 $ per a la tradicional. Les pantalles transparents treuen un 30-40% menys de xips LED per metre quadrat, refrigeració passiva en lloc de ventilació activa.
Creació de contingutsafegeix una altra variable que la gent oblida. Les pantalles transparents necessiten contingut dissenyat per a fons transparents-les zones negres es mostren com a transparents.
Realitat d'instal·lació i manteniment
Les pantalles LED transparents es munten directament sobre superfícies de vidre mitjançant sistemes adhesius, magnètics o clips mecànics. Sense estructura d'acer per a la majoria d'aplicacions. Cronologia: dies a setmanes.
Les pantalles LED tradicionals necessiten estructures de suport dedicades, càlculs de càrrega de pes, anàlisi de càrrega de vent per a exteriors, permisos de construcció amb freqüència. Cronologia: setmanes a mesos.
El manteniment també funciona de manera diferent. Les pantalles transparents utilitzen un recanvi modular de tira/panel. Els components són prou lleugers per al servei d'un sol-tècnic. Les pantalles SMD tradicionals permeten substituir LED individualment, però necessiten tècnics especialitzats amb soldadura de precisió-$10-15 per incident. Les pantalles COB tradicionals requereixen una substitució a nivell de mòdul per 200-300+ $ per incident de reparació, tot i que els errors es produeixen amb menys freqüència.
On cadascú pertany
Òbviament, alguns projectes es troben en un sol camp.

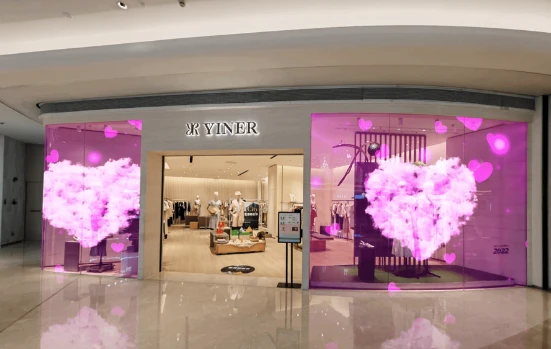

Guanya el LED transparent:Edificis de mur cortina de vidre on les façanes es converteixen en superfícies mediàtiques mantenint l'arquitectura intacta. Atri del centre comercial i mampara de vidre. Sales d'exposicions i museus que superposen contingut digital sobre pantalles físiques. Sales d'exhibició d'automoció. Fons d'escenari i esdeveniments on els intèrprets apareixen a través de les pantalles.
Guanya el LED tradicional:Tanques publicitàries exteriors que necessiten la màxima lluminositat sota el sol directe. L'estadi es mostra a 50+ metres on el pas de píxels fi és irrellevant. Estudis de transmissió i sales de control on la precisió del color no és-negociable. Pantalles principals de concerts de centenars de metres quadrats. La informació del centre de transport es mostra on la transparència no afegeix res.
Quin?
Hi ha vidre implicat que voleu conservar? La llum natural és important per al funcionament de l'espai? L'estructura pot suportar 30-50 kg/m²? Quina és la distància de visualització típica? El pressupost ha de tenir en compte l'enginyeria estructural?
Per a la creixent categoria de projectes que impliquen arquitectura de vidre i il·luminació natural, el LED transparent ha passat d'una alternativa interessant a una consideració predeterminada. Per a tota la resta-tanques publicitàries a l'aire lliure, estudis de transmissió, pantalles d'estadi-el LED tradicional segueix sent exactament el que sempre ha estat: provat, brillant, rendible-i completament opac.
