Aquestes fallades tenen patrons i la majoria es poden diagnosticar en 30 minuts o menys. Aquesta guia s'estructura al voltant de com funciona realment la resolució de problemes: començant pel que podeu veure a la pantalla i, a continuació, retrocedir fins a la causa. Tant si es mantépantalles comercials LCDa la venda al detall, executar panells en quioscos públics o depurar maquinari incrustat durant el desenvolupament, el procés de diagnòstic és el mateix.
Referència ràpida dels símptomes
Utilitzeu aquesta taula com a primer filtre. Múltiples causes poden produir el mateix símptoma, així que tracteu-lo com una direcció inicial, no com una resposta final.
| Símptoma | Causa més probable | Primera Acció |
|---|---|---|
| Pantalla completament fosca, sense llum de fons | Falla de corrent o fusible cremat | Mesureu la tensió d'entrada als pins del mòdul |
| Pantalla encesa però molt tènue | Degradació de la llum de fons o matriu LED fallida | Proveu el circuit de retroil·luminació de manera independent |
| Imatge feble visible només amb una llanterna | Error de retroiluminació El tauler - és funcional | Inspeccioneu les tires de LED i el circuit del controlador |
| Pantalla parpellejant o intermitent | Cable de cinta solt o tensió d'alimentació inestable | Torneu a col·locar tots els connectors; comproveu la ondulació del subministrament |
| Línies verticals o horitzontals a la pantalla | Substrat esquerdat o falla de l'IC del controlador | inspecció visual; intercanviar la placa de controladors |
| Caràcters revolts o que falten | Desajust de protocol o error del firmware | Verifiqueu la configuració de comunicació amb el full de dades |
| Pantalla blanca sense contingut | Error d'inicialització o pèrdua de senyal | Comproveu la configuració del protocol; confirmar el temps de restabliment |
| Imatge fantasma persistent o gravat- | La imatge estàtica del tauler d'envelliment és massa llarga | cicle d'alimentació; executa el patró de prova d'actualització de píxels- |
| L'entrada tàctil no es registra | Cable tàctil danyat o firmware danyat | Comproveu el cable de cinta; re-controlador tàctil flash |
| Restabliments aleatoris o cicles d'alimentació | Pujada de tensió o capacitat de corrent insuficient | Mesura el subministrament amb oscil·loscopi; afegir protecció contra sobretensions |
Què causa realment les fallades dels mòduls LCD?
Degradació de la llum de fons
La retroil·luminació és la fallada d'un-component més comú als mòduls LCD. Les matrius de LED s'atenuen gradualment al llarg de la seva vida operativa - els fabricants qualifiquen els productesEstàndards de prova de fiabilitat dels semiconductors JEDEC, i els temps de vida nominals varien significativament entre els panells de qualitat-de consum i els de grau-industrial. Consulteu sempre el full de dades del vostre mòdul específic per a la seva vida útil nominal sota les vostres condicions d'operació, no una xifra genèrica de la indústria.
Una pantalla amb una il·luminació de fons degradada encara passa comprovacions elèctriques. El tauler funciona - simplement no pot produir una imatge llegible a la llum ambiental normal. Si la pantalla sembla acceptable en una habitació fosca, però es torna gairebé invisible sota una il·luminació brillant de l'oficina o a l'aire lliure, la llum de fons és el primer que cal provar.
⚠️ Error comú:compensant la disminució de la llum de fons augmentant la brillantor al màxim. Això accelera el desgast dels LED i escurça la vida útil restant d'un component que ja-està degradant. La selecció de maquinari amb un marge de brillantor adequat des del principi evita completament el problema - vegeu què distingeixmòduls LCD{0}}de grau comerciald'alternatives-de consum.
Problemes de connectors i cables
Els cables de cinta, els connectors zebra i les juntes de soldadura es degraden per vibracions, cicles tèrmics i flexió repetida. El mode de fallada és gairebé sempre intermitent: parpelleig en determinades orientacions, segments de pantalla caigudes sota vibració o una pantalla que funciona a l'inici però falla a la temperatura de funcionament. Tornar a col·locar tots els connectors abans de demanar peces resol una part important de les queixes de camp a cost zero.
Estrès ambiental
El fred retarda la resposta del cristall líquid; la calor accelera l'envelliment del polaritzador i la delaminació de l'adhesiu; la humitat corroeix els elèctrodes des de l'interior, produint segments de visualització que falten que empitjoren gradualment al llarg de setmanes. Especifiqueu sempre les condicions del pitjor-cas, no les mitjanes. Per a aplicacions en entorns exigents,solucions de pantalla LCD integrades amb classificacions ambientals coincidentsval la pena avaluar-los abans del desplegament, no després d'una fallada de camp.
⚠️ Error comú:provant una pantalla en condicions de laboratori i suposant que funcionarà igual a l'aire lliure, en un magatzem fred o a prop d'una font d'humitat - sense verificar que la classe IP nominal i el rang de temperatura del mòdul coincideixin realment amb l'entorn de desplegament.
Problemes d'alimentació i errors del controlador
Els pics de tensió causen danys immediats a l'IC del controlador. La ondulació del subministrament - El soroll de CA al carril de corrent continu - causa danys acumulats més subtils: restabliment aleatori, soroll d'imatge i vida LED escurçada. Consulteu el full de dades del vostre mòdul per conèixer la seva tensió de ondulació màxima permesa; no hi ha cap llindar universal que s'apliqui a tots els tipus de panells.
Els errors de microprogramari i les discrepàncies de protocol són una categoria separada que imita de manera convincent la fallada del maquinari. Una pantalla blanca o una sortida codificada després d'un intercanvi de tauler o d'una actualització de programari és molt sovint un error de configuració, no un panell trencat. Aquesta distinció importa quancomparant formats de pantalla LCD i LED- tecnologies diferents tenen comportaments de protocol i signatures d'error diferents.
Procés de diagnòstic de sis-passos
Treballeu-los en ordre. Atureu-vos tan aviat com identifiqueu l'error - canvis innecessaris perden temps i introduïu noves variables.
Pas 1 - Inspecció visual abans d'engegar-.Busqueu esquerdes, condensació darrere del panell, marques de cremades a la PCB i cables de cinta desplaçats o doblegats. Si trobeu danys físics, no apliqueu energia. Una connexió en curtcircuit pot causar danys en cascada que són molt més cars que l'error original.
Pas 2 - Verifiqueu la tensió d'entrada.Utilitzeu un multímetre als pins d'entrada d'alimentació del mòdul. Les tensions nominals habituals dels panells TFT són de 3,3 V, 5 V o 12 V - comproveu el vostre full de dades. Una lectura de més del 5% fora de les especificacions justifica una investigació. Per a errors intermitents, afegiu un oscil·loscopi per comprovar la ondulació del subministrament amb l'especificació permesa del full de dades.
Pas 3 - Aïlleu la llum de fons.En una habitació fosca, enceneu una llanterna a la superfície del panell en un angle. Si podeu distingir una imatge tènue, el panell és funcional i només ha fallat la llum de fons. Aquesta prova única elimina la meitat de l'arbre de diagnòstic en menys de 10 segons - i funciona igual de bé enpantalles LCD de format-barracom en panells rectangulars estàndard.
Pas 4 - Canvia els cables i les plaques de manera metòdica.Carregueu un patró de prova-bon conegut. Substituïu el cable de cinta per una unitat de treball verificada. Si l'error segueix el cable, el cable és el problema. Si es queda amb el tauler, el tauler és el següent. Substituïu primer el component menys car i més accessible.
Pas 5 - Comproveu el protocol de comunicació.Una pantalla blanca o una sortida confusa després d'un intercanvi de tauler és gairebé sempre un error de configuració. Verifiqueu la velocitat de transmissió (UART), el mode SPI (CPOL/CPHA) o l'adreça I2C amb el full de dades. Aquest pas detecta una proporció desproporcionada de fallesentorns de visualització de quioscson els mòduls es substitueixen al camp, sovint a partir de documentació incompleta.
Pas 6 - Replica les condicions del camp al banc.Una pantalla que funciona al laboratori però que falla en el desplegament gairebé sempre té una causa tèrmica o de vibració. Un connector que és marginal a 22 graus pot obrir-se completament a 55 graus. Aplica calor controlat durant les proves de banc - una fallada que apareix per sobre d'una temperatura determinada identifica directament l'expansió tèrmica com el mecanisme.
Reparar o substituir? Un marc de decisió
La reparació té sentit quanl'error es localitza en un únic component reemplaçable - un cable, una matriu de retroil·luminació, una actualització de microprogramari - el mòdul forma part d'un sistema on l'obtenció d'un reemplaçament implica temps d'inactivitat o redisseny significatius i el cost de reparació és clarament inferior al d'una unitat nova.
La substitució té més sentit quanapareixen múltiples símptomes simultàniament. La llum de fons tènue, el desgast del connector i la imatge fantasma que apareixen junts són un indicador fiable del final de la vida útil, no hi ha cap error solucionable. La substitució també té sentit quan un mòdul actual ofereix millors especificacions - una brillantor més alta, una temperatura de funcionament més àmplia, una millor protecció contra l'entrada - que reduiria la càrrega de manteniment futura.
Abans de comprometre's amb qualsevol de les dues vies, treballa amb aquestes cinc preguntes:
- Aquesta és la primera fallada de la unitat o ha fallat abans?
- La falla es limita a un únic component substituïble?
- El cost total de la reparació - peces, mà d'obra i temps d'inactivitat - es manté clarament per sota del cost de substitució?
- La unitat reparada durarà de manera realista els requisits de servei restants del sistema?
- Un substitut actual ofereix especificacions significativament millors per a aquesta aplicació?
Si tres o més respostes afavoreixen la substitució, aquest és generalment el camí més clar. Navegueu per completgamma de productesoparlar amb un especialistasobre l'aprovisionament. Per a contextos comercials i de senyalització,configuracions LCD personalitzades per a la senyalització minoristasovint ofereixen millors-economia a llarg termini que un intercanvi directe-per-igual.
Manteniment preventiu
- Controls ambientals:Desplegueu-lo dins de l'interval de temperatura i humitat nominal del mòdul, utilitzant les-les pitjors condicions per a la planificació. En entorns d'alta-humitat, els tancaments segellats amb classificacions IP verificades són un requisit, no una precaució.
- Gestió d'energia:Utilitzeu subministraments regulats amb protecció contra sobretensions de maquinari. Eviteu encendre la llum de fons de manera contínua a la màxima brillantor - el control adaptatiu de la brillantor redueix el desgast del LED sense impacte visible en la usabilitat.
- Inspeccions programades:Mensualment - comproveu el seient del connector i cerqueu si hi ha condensació. Trimestralment - executeu un patró de prova de diagnòstic i verifiqueu la tensió d'alimentació sota càrrega. Anualment - comproveu l'ondulació del subministrament i inspeccioneu les capes òptiques per detectar si hi ha delaminació o envelliment del polaritzador.

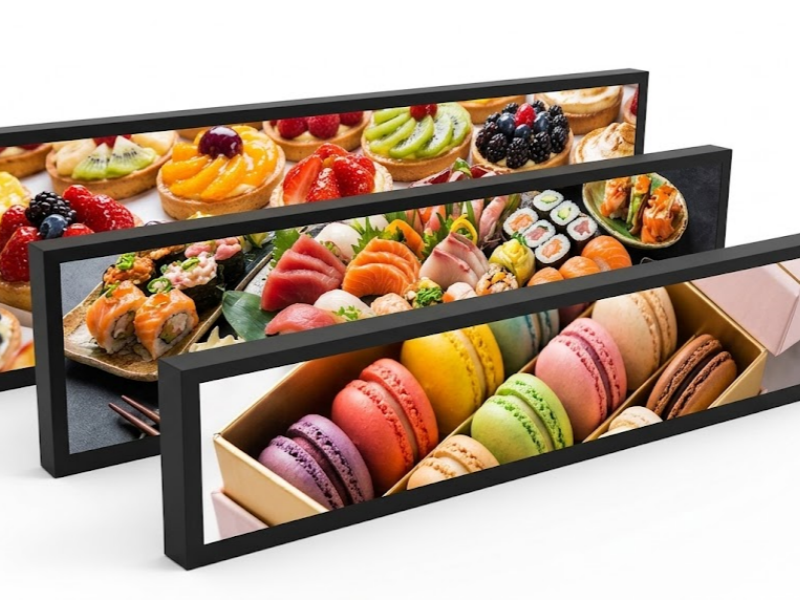

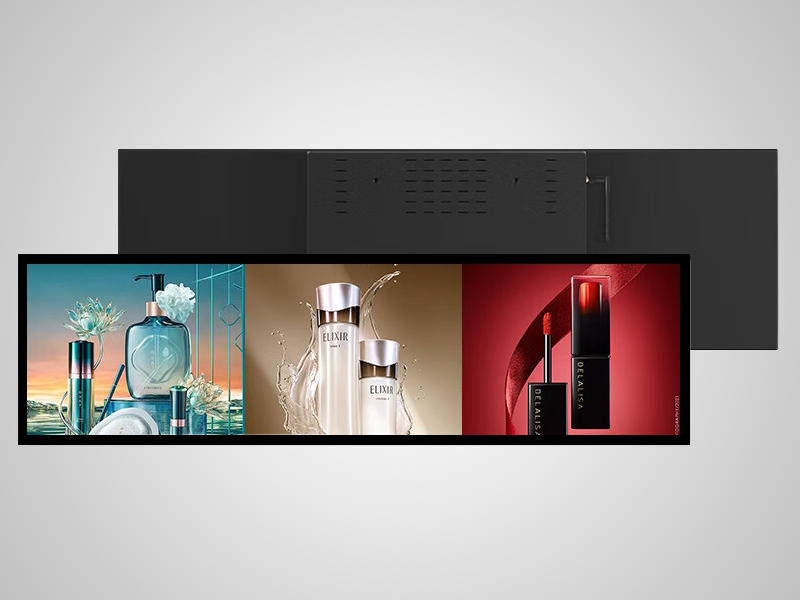

Perterminal d'auto{0}}serveiimplementacions que s'executen contínuament en entorns-de gran trànsit, la comprovació trimestral és l'activitat de manteniment individual de més valor-.Pantalles LCD esteses utilitzades en entorns de supermercatss'enfronten a una exposició específica a la humitat i als productes químics de neteja que els programes de manteniment estàndard poden no abordar completament.
Preguntes freqüents
La meva pantalla LCD mostra una pantalla blanca - El panell està trencat?
No necessàriament. Una pantalla blanca és més sovint un error de comunicació o d'inicialització que un dany físic. Verifiqueu la configuració del protocol - velocitat en baudis, el mode SPI o l'adreça I2C - amb el full de dades del mòdul. Això és especialment rellevant després d'una actualització de microprogramari o un intercanvi de tauler on la configuració pot no haver-se transferit correctament.
Com puc saber si la llum de fons o el panell LCD ha fallat?
Enceneu una llanterna a la superfície de la pantalla amb un angle en una habitació fosca. Si podeu veure una imatge tènue, el panell està produint la sortida correctament i només ha fallat la llum de fons. No hi ha cap imatge sota una llanterna significa que l'error es troba al panell, a la placa del controlador o al camí del senyal entre ells.
Es pot arreglar una pantalla que parpelleja sense substituir el mòdul?
En la majoria dels casos, sí. El parpelleig és causat més sovint per un cable de cinta solt, una junta de soldadura marginal o una ondulació excessiva del subministrament. La reubicació dels connectors i la verificació de l'estabilitat de la tensió de subministrament sota càrrega resolen la majoria de les queixes de parpelleig abans que calgui substituir qualsevol component.
És segur encendre una pantalla que ha estat exposada a la humitat?
No. Deixeu que el mòdul s'assequi completament en un ambient de baixa-humitat abans d'aplicar energia. Encendre una pantalla mullada comporta el risc de corrosió dels elèctrodes i curtcircuits que poden danyar permanentment el panell.
Per què la meva pantalla funciona a la banqueta però falla al camp?
Els errors de camp intermitent-només són causats gairebé sempre per l'expansió tèrmica a la temperatura de funcionament, la intermitència del connector induïda per vibracions-o la condensació durant l'inici. Replica l'entorn de desplegament real - temperatura, vibració i humitat - durant les proves de banc. Per obtenir orientació sobre la selecció de maquinari que gestioni condicions exigents de manera més coherent,aquesta visió general de les opcions de-pantalles LCD d'alt rendimentcobreix les diferències d'especificacions que més importen.
Conclusió
Els errors del mòdul LCD es poden llegir un cop saps què buscar. Un tauler fosc, una pantalla parpellejant, una sortida distorsionada - cadascun s'assigna a una llista manejable de causes probables i un procés de diagnòstic estructurat troba l'error real més ràpidament que substituir components a l'atzar. El mateix procés també us indica clarament quan la reparació ha acabat i la substitució és la resposta correcta.
