La diferència bàsica que cal conèixer primer
Les pantalles de barra LCD i les pantalles de barres LED funcionen de maneres completament diferents. Un cop entengueu això, escollir entre ells és molt més fàcil.

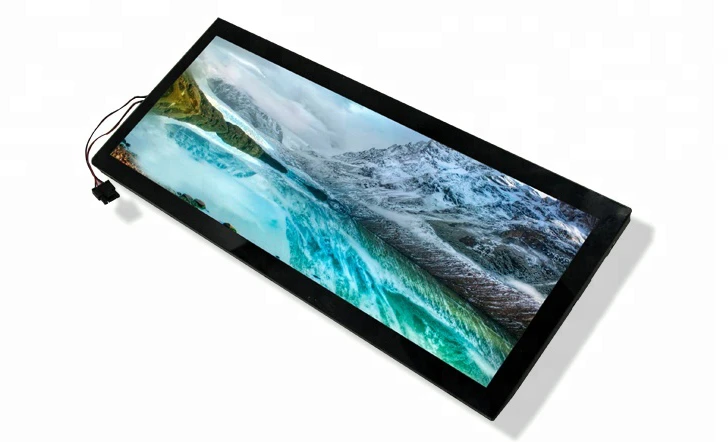

Pantalles de barra LCDtreballar controlant la llum que ve de darrere. Hi ha una unitat de retroil·luminació i les molècules de cristall líquid es giren i giren per deixar passar la llum o bloquejar-la. Els cristalls en si no produeixen llum-essencialment són persianes amb filtres de color.
Pantalles de barra LEDfer la seva pròpia llum. Els petits LED vermells, verds i blaus produeixen llum i color alhora. Cada píxel és la seva petita font de llum.
Brillantor
La brillantor decideix on funcionarà realment una pantalla. Mesurem això ennits (cd/m²), i hi ha límits durs que no podeu evitar amb trucs d'instal·lació intel·ligents.

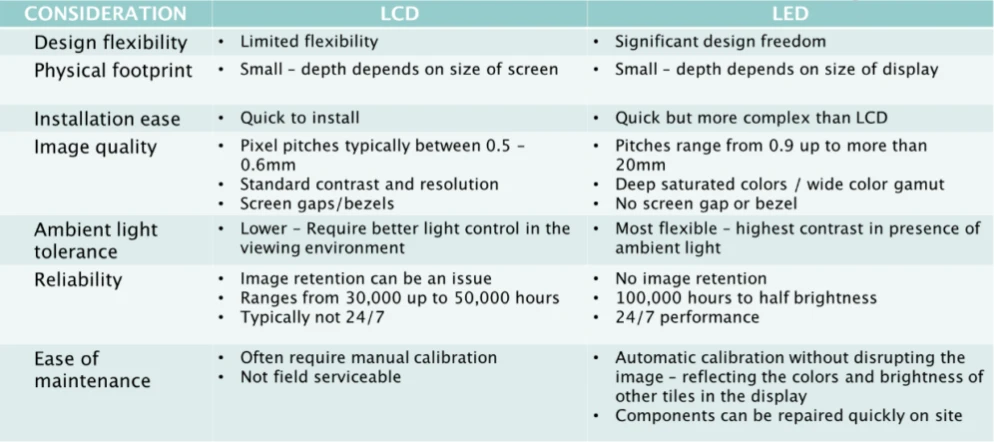

Per al detall interior amb il·luminació controlada, necessiteu almenys350 nits. En algun lloc delrang 500-700funciona millor. Posa aquesta pantalla a prop d'una finestra i, de sobte, estàs mirant700 mínim, amb1000-1500sent més segur. Els llocs semi-exteriors amb sol indirecte ho fan2000-3500 nits. A l'exterior ple a la llum solar directa?5000 nits com a mínim, i la majoria dels instal·ladors recomanen6000-8000.
La pantalla LCD supera els 2500 nits, i només hi arriben els models especialitzats-d'alta brillantor. Aquestes unitats són més gruixudes-potser un 40-60% més de profunditat i es cremen més ràpidament.
El LED comença a 800 i supera els 10.000 nits.
Full exterior significa LED.

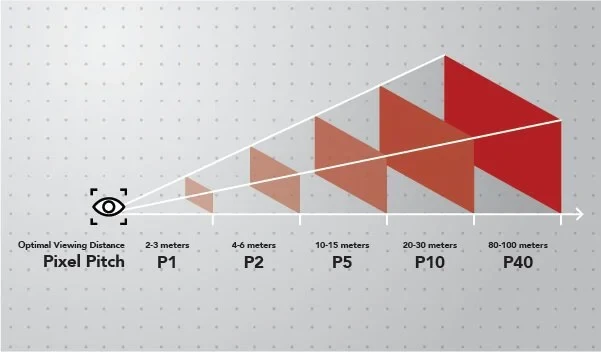

Densitat de píxels i distància de visualització
Les pantalles de barra LCD vénen amb un nombre de píxels fix de fàbrica. Preneu una pantalla de barra LCD de 37 polzades a 1920 × 540. Estàs tenint una coherència60+ PPIno importa on estiguis. Això és agut a mig metre, innecessari a cinc metres.
Les pantalles de barres LED us permeten triar la densitat de píxelspas de píxels. Les matemàtiques són senzilles: pren el pas del teu píxel en mil·límetres i multiplica per 1,0 a 1,5 per obtenir la teva distància de visualització òptima en metres.
P4.0és on la majoria dels projectes aterren-cobreix elPunt dolç de 4-6 metresque funciona per a instal·lacions de centres comercials, senyalització d'aeroports i aparadors de botigues minoristes. Aneu més ajustat si cal.P2.0maneja el rang de 2-3 metres i pagueu aproximadament el doble.P1.2existeix per a aquelles rares situacions en què la gent es troba a l'abast d'una gran paret LED. Amb 5 vegades el cost.
La pantalla LCD té sentit quan els espectadors s'acosten a menys de 2 metresi estàs mostrant text o gràfics detallats.El LED guanya quan la distància de visualització supera els 2,5 metresi l'impacte visual importa més que la lletra petita.
Relació de contrast: per què el LED guanya en fons foscos
La relació de contrast mesura la diferència entre el blanc més brillant i el negre més fosc que pot produir una pantalla.
LCD té un problema estructural aquí. La llum de fons recorre tot el panell tot el temps. Quan voleu mostrar negre, aquests píxels no poden bloquejar completament la llum. Et poses gris fosc en comptes de negre veritable. Els panells IPS solen aconseguir1000:1 a 1500:1contrast. Els panells VA ho fan millor3000:1 a 5000:1.
Cada píxel LED es pot apagar completament. Sense corrent vol dir que no hi ha llum, és a dirnegre real. Els panells LED SMD estàndard van arribar5000:1 a 8000:1. El LED COB d'extrem-superior pot arribar10.000:1 o fins i tot 100.000:1.
Si el vostre contingut fa servir fons foscos o logotips de{0}}alt contrast, això és important. Per al text amb fons clars, la majoria de la gent no se n'adonarà.
Rendiment del color
Les pantalles de barra LCD normalment cobreixen72-100% de sRGB, treballar-hiProfunditat de color de 8 bits (16,7 milions de colors), i aconseguirPrecisió del color ΔE entre 2-5. La consistència és la seva força-la llum de fons es difon uniformement, de manera que els colors coincideixen a tot el tauler sense calibrar.
El LED ofereix una gamma més àmplia(90-140% sRGB)i una profunditat de color més profunda(10-16 bits, més de mil milions de colors). La precisió-de la--caixa és pitjor, amb ΔE executant 3-6 i fer que els colors coincideixin entre els mòduls requereix feina. Qualsevol instal·lació de LED seriosa inclou la calibració basada en colorímetre.
Freqüència d'actualització i captura de càmera
La freqüència d'actualització es converteix en una preocupació real quan la gent fotografia o filma la teva pantalla. Això passa constantment ara al detall i als espais públics.
LCD funciona a60 Hz estàndard, amb 120 Hz disponible en models premium. Això està bé per als ulls humans, però pot produir bandes quan algú grava vídeos amb el seu telèfon. Els panells LED comercials solen funcionar1920 Hz a 3840 Hz, que elimina els-artefactes de línia d'escaneig que apareixen a les imatges dels telèfons intel·ligents.
Vols provar això tu mateix?Grava la pantalla amb el mode de càmera lenta-del teu telèfon a 240 fps. Les barres negres horitzontals que es desplacen per la imatge significa que la freqüència de refresc no és prou alta.
Tecnologia de panells

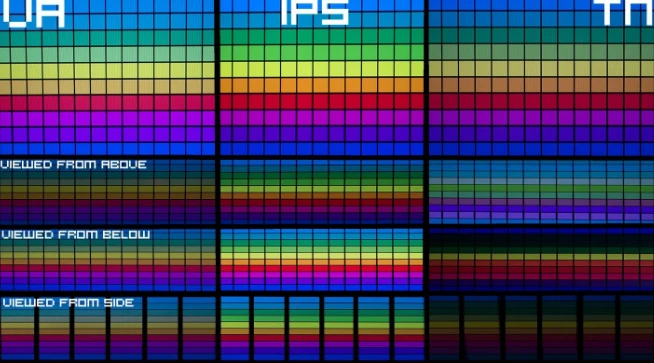

Tipus de panells LCD
IPS (canvi en-plan)els panells et donenAngles de visió de 178 graus / 178 grausamb una excel·lent precisió del color. El temps de resposta és de 8-14 ms, i els nivells de negre són moderats-, notareu negres grisencs en lloc de negres reals. Aquests funcionen bé per a pantalles de prestatge vistes des de múltiples angles i taulers de menú on la precisió del color és important.
VA (alineació vertical)oferta de panellsAngles de visió de 178 graus / 160 graus. El rendiment vertical sovint es degrada en angles extrems. La precisió del color és bona, el temps de resposta és més ràpid a 4-8 ms i els nivells de negre superen l'IPS. Aquests s'adapten a contingut intens en vídeos i marques que utilitzen esquemes de colors foscos.
Variants ADS/AFFSsón opcions de grau-industrial amb una tolerància de temperatura ampliada-30 graus a +80 graus. Val la pena només per al transport o entorns extrems.
Tecnologies d'embalatge LED
La terminologia es fa confusa ràpidament.

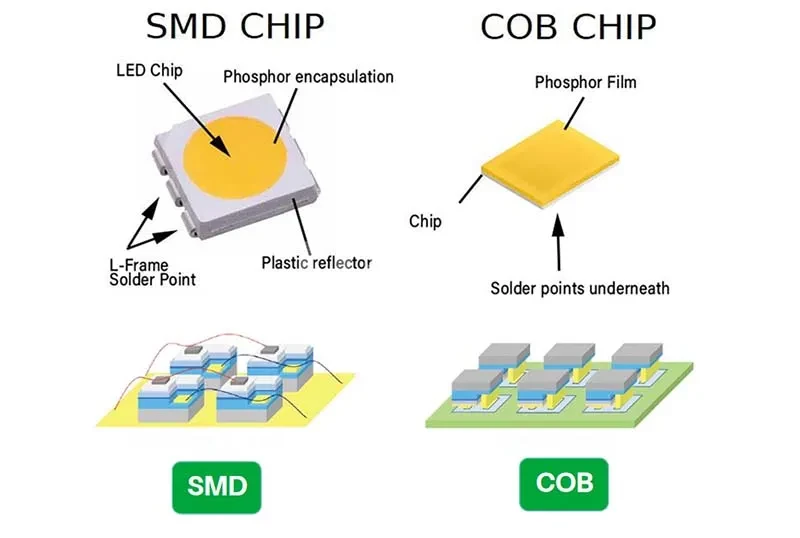

SMD (Dispositiu de muntatge-superfície)domina les instal·lacions interiors i semi-exteriors. Tres xips LED (vermell, verd, blau) es munten en un sol suport i s'encapsulen en resina. Els passos de píxels oscil·len entre P1.0 i P10.
Les vulnerabilitats són reals: les superfícies LED exposades es poden danyar físicament, la humitat es pot filtrar als límits de la resina i el contacte directe amb els dits pot desallotjar components. Això és important per a plantes comercials i estacions de trànsit on la gent pugui tocar la pantalla.
COB (xip-a bord-)munta xips LED directament al substrat de la PCB i després ho cobreix tot amb una capa protectora uniforme. Tota la superfície del mòdul acaba sent llisa i contínua-millor durabilitat física, resistència a la humitat i contrast millorat del recobriment que absorbeix la llum-entre píxels. Els costos corren30-50% més altque un SMD equivalent.
GOB (Cola-a-Pissarra)és l'opció de compromís: tecnologia SMD estàndard amb un recobriment epoxi afegit després del muntatge. Protecció tipus COB-a un cost més baix. Veureu una lleugera reducció de la brillantor (5-10%) i un potencial groguenc amb una exposició UV prolongada.
Panells natius vs. tallats
Els fabricants de pantalles de barres obtenen els seus panells de dues maneres, i la diferència importa més del que la majoria dels compradors s'adonen.
Panells de barra nadius
S'elaboren amb màscares de fabricació dissenyades específicament per a relacions d'aspecte ultra-àmplies. Les dimensions són intencionades des del principi. Proveïdors comBOE, AUO, Innolux i CSOTcrear línies de productes de format-estirat dedicades.
El que obteniu: distribució uniforme de la llum de fons fins a les vores, integritat estructural total amb gruix de vidre estàndard, segells consistents a tot el perímetre i patrons de resolució estàndard com ara1920×158, 1920×360 o 1920×540.
Tallar i redimensionar panells
Aquests comencen com a panells estàndard 16:9 que es tallen físicament a les dimensions de la barra després de la fabricació. Un panell de 1920 × 1080 pot convertir-se en diverses tires de 1920 × 270.
El tall trenca el segell entre les capes de vidre-fuites de llum a les vores. La integritat del vidre es veu compromesa a les línies de tall, la qual cosa significa més trencament durant l'enviament i la instal·lació. La llum de fons original es va dissenyar per al panell complet, de manera que els panells parcials obtenen una il·luminació desigual. I aquests segells compromesos deixen entrar la humitat, accelerant la degradació del cristall líquid amb el temps.
Panells de tall de punt:cerqueu resolucions verticals no-estàndards com158, 203 o 270 píxels. Demaneu fulls d'especificacions del panell amb els números de peça reals del fabricant. Els panells natius reals tenen números de model documentats als catàlegs de proveïdors.
Els panells tallats són un 30-50% més barats.El descompte hi és perquè la qualitat és realment inferior.
Aplicacions reals

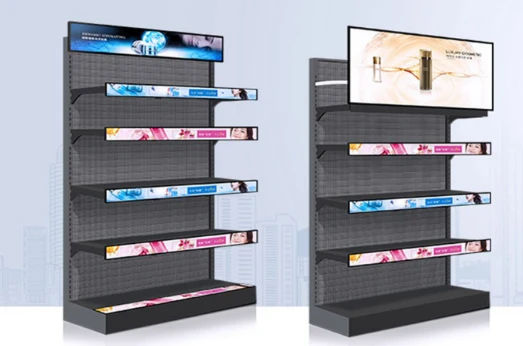

Prestatges de venda al detall-Pantalles de vora
Tens una il·luminació interior controlada, gent molt a prop (de vegades menys d'un metre quan busquen productes) i contingut que és principalment text i preus. A més, probablement esteu llançant desenes o centenars d'aquestes coses.
El LCD guanya aquí, i no està especialment a prop.Ningú es troba a 4 metres de la vora d'un prestatge. Els vostres espectadors estan a prop, el que significa que realment necessiteu la densitat de píxels que ofereix la pantalla LCD. El text sembla nítid a causa de com la pantalla LCD gestiona la representació de subpíxels. I quan compreu 200 unitats en comptes de 2, aquesta diferència de preu entre LCD i LED realment augmenta.
El perfil prim també ajuda. La majoria de rails de muntatge-de vora es van dissenyar tenint en compte les dimensions de la pantalla LCD, de manera que no esteu lluitant contra el maquinari.
Alguna cosa a laGamma de 500-700 nits amb panells IPSfunciona bé. VA funciona si tothom s'acosta des de la mateixa direcció, però rarament és com la gent compra. Assegureu-vos d'obtenir panells nadius i de la mida-que normalment esteu mirant elsInterval de 23 a 42 polzades.
Mostra d'informació de transport
Trens, autobusos, aeroports. El medi ambient és dur en maneres en què la gent no pensa fins que alguna cosa es trenca. Vibració constant. Canvis de temperatura que matarien l'electrònica de consum. I aquestes coses funcionen 18+ hores al dia.
Els requisits de certificació bàsicament prenen aquesta decisió per vostè.La indústria ferroviària té EN50155, l'automoció necessita la certificació E-Mark i les vies d'aprovació per a LCD estan madures i ben-documentades. Certificació LED per al transport? Encara posant-se al dia.
Més enllà de la documentació, els sistemes de muntatge LCD industrials tenen dècades de resistència a les vibracions provada. El pes també importa quan col·loqueu pantalles als vehicles. I com que la gent està asseguda o parada relativament a prop, no estàs malgastant l'avantatge de resolució de la pantalla LCD.
Voleu panells IPS amb classificació industrial-que s'admeten com a mínim-20 graus a +60 graus. Les especificacions de vibració haurien de mostrar-seMínim de tolerància contínua 1G, idealment amb resistència als cops 3G. Brillantor al voltant700-1000 nitssuporta l'enlluernament de les finestres.

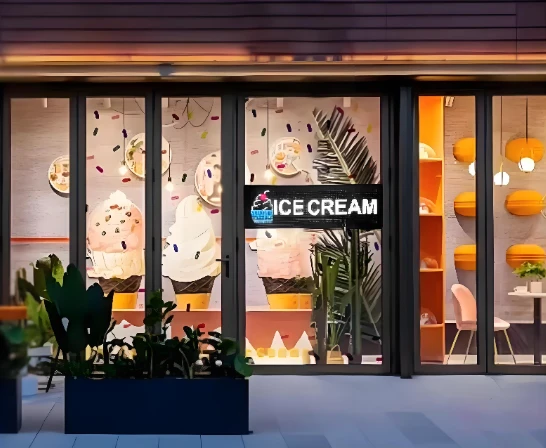

Aparador exterior i aparadors
La llum del sol ho canvia tot. Estem parlant100.000 luxcolpejant la pantalla en un dia clar. La pantalla LCD no pot competir físicament aquí.
El LED és l'única opció real a l'aire lliure.Necessiteu 5000-8000 nits per combatre la llum solar directa, i això no és una cosa que la pantalla LCD pugui oferir. La resistència a la intempèrie també és important, ja que ho voldràsIP65 o millora la superfície frontal. Les distàncies de visualització més llargues (gent al carrer, cotxes que passen) signifiquen que pagareu de més per la densitat de píxels de la pantalla LCD de totes maneres.
Aneu ambPas de píxels P3-P6depenent de quina distància estigui el teu espectador típic. Assegura't que estàs rebentActualització de 3840 Hzaixí que fotografia bé a les xarxes socials. L'interval de temperatura de funcionament hauria d'afrontar qualsevol cosa que el clima local li posi.

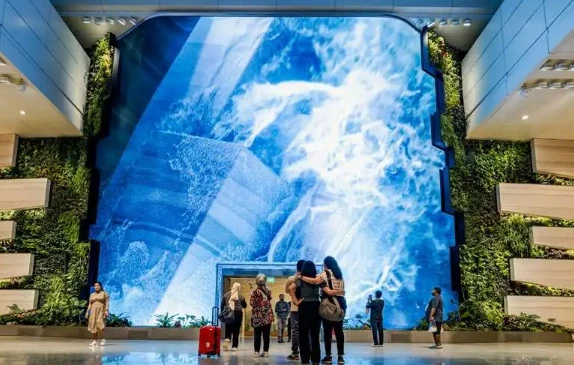

Instal·lacions interiors a gran-escala
Centres comercials, aeroports, centres de convencions, vestíbuls corporatius. Espais grans amb sostres alts i espectadors que poden estar a 20 metres.
El factor perfecte és el que mata LCD aquí.El panell LCD més gran que trobareu és d'unes 88 polzades. Vols anar més temps? Esteu enrajolant panells junts i aquests bisells són visibles. Els dissenyadors intenten incorporar bisells a l'estètica.
Els mòduls LED es bloquegen perfectament.Vols una pantalla contínua de 30 metres? El LED ho gestiona. Instal·lació corba que envolta una columna? El LED ho gestiona. Les distàncies de visualització en aquests espais s'alineen perfectament amb el pas de píxels P2.5-P4, que és el punt dolç del LED de totes maneres.
Per a instal·lacions premiumP2.5funciona bé. El treball comercial estàndard funciona béP3-P4. La brillantor depèn de l'espai, però normalment800-1500 nitscobreix la majoria dels escenaris interiors. Definitivament, aconseguiu el disseny del mòdul d'accés frontal-perquè algú haurà de fer-hi servei eventualment i no voleu explicar per què heu de tancar una secció del centre comercial per accedir a la part posterior de la pantalla.

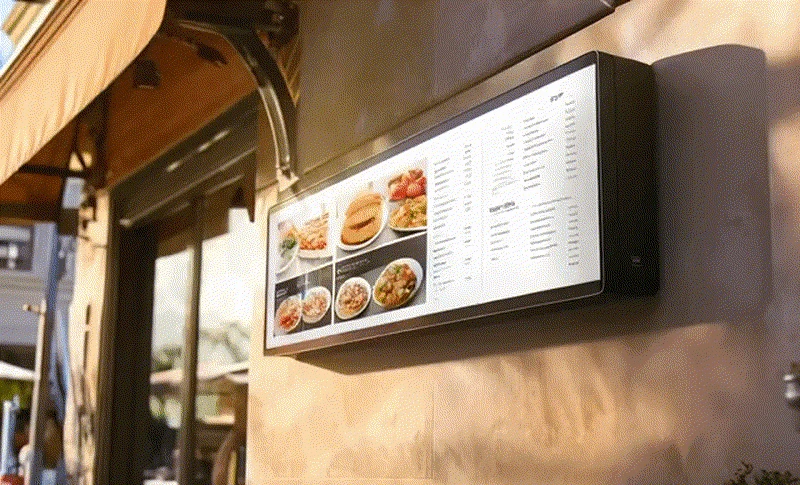

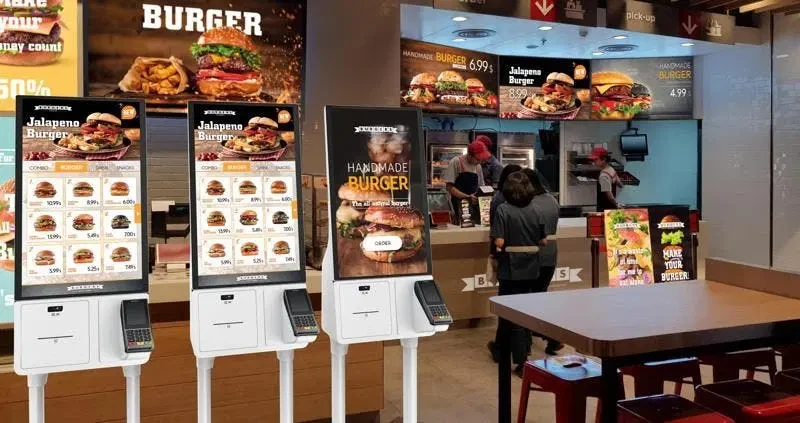

Restaurant i taulers de menú QSR
El pressupost és important aquí. Els marges dels restaurants són prims i els propietaris examinen cada compra d'equip.
El contingut és majoritàriament text amb fotografia ocasional de menjar.La pantalla LCD mostra el text molt bé.La distància de visió acostuma a ser d'1,5 a 4 metres on qualsevol tecnologia funciona bé tècnicament, però la pantalla LCD costa molt menys de comprar i operar.
Una cosa a tenir en compte: les cuines generen greix i vapor. Fins i tot a la zona de menjador, aquestes coses migran. Voleu algun tipus de vidre protector sobre la pantalla. La superposició de vidre temperat és estàndard. Si feu comandes d'auto-servei,Capacitat tàctil PCAPafegeix potser un 15-20% al cost, però obre noves funcionalitats.
Brillantor al voltant500-700 nitss'encarrega de la il·luminació típica del restaurant.IP54 a la superfície frontals'ha de considerar obligatori, no opcional.
Consideracions de-costos a llarg termini
El cost inicial és només el començament. A continuació hi ha una comparació aproximada. Els resultats variaran en funció de les tarifes d'electricitat, els patrons d'ús i si es trenca alguna cosa.
Per a una pantalla de barra LCD (equivalent a 37 polzades):l'adquisició va al voltant$400, l'energia a les 12 hores diàries d'operació costa potser 8 dòlars anuals depenent de les tarifes, reservar uns 40 dòlars anuals per al manteniment i la substitució de la llum de fons al voltant de l'any 4 afegeix aproximadament 150 dòlars més.Uns 800 dòlars durant cinc anys.
Per a una pantalla de barra LED d'àrea de visualització equivalent a P2.5:l'adquisició corre$900, l'energia costa una mica més, potser 13 dòlars anuals en les mateixes condicions. Les reserves de manteniment poden ser inferiors, ja que el LED acostuma a ser més durador. Normalment, el reemplaçament del mòdul no és necessari en cinc anys si es compra una qualitat decent.Un total d'entre 1.050 i 1.100 dòlars.
El LED funciona un 35% més que el LCD durant cinc anysen escenaris interiors típics.
Les matemàtiques canvien per a diferents situacions. Els desplegaments més llargs afavoreixen que les retroil·luminació LED-LCD es degraden més ràpidament després de l'any 5, mentre que el LED manté una brillantor superior al 70% durant l'any 8. Les instal·lacions a l'aire lliure fan que els models LCD d'alta-lluminositat arribin a $800+ alhora que ofereixen pitjor longevitat, fent que el cost-del LED sigui equivalent o més barat. Les grans instal·lacions sense fissures requereixen una alineació complexa del bisell amb la pantalla LCD i, a escala, el muntatge més senzill del LED redueix prou els costos laborals com per tancar la bretxa.
Què demanar en comprar
Per a pantalles de barra LCD
Comenceu pel mateix panell. Vols saber-hoqui ho va fer realment (BOE, AUO, Innolux)i el número de model específic. Això és important perquè és com verifiqueu que obteniu un tauler natiu en lloc d'una cosa que es va reduir d'una pantalla estàndard. Els panells tallats són més barats per una raó.
Les especificacions de brillantor poden ser enganyoses. Alguns fabricants mesuren al centre del panell on és més brillant, altres us donen una mitjana a tota la superfície.Pregunteu quin mètode han utilitzat.Una mesura central de 700 nits pot ser només 550 nits a les cantonades.
Aconsegueix eltipus de llum de fonsa l'escriptura, ja que la il·luminació-de vora i la il·luminació directa- tenen característiques d'uniformitat diferents.Gamma de colorss'ha d'especificar com a percentatge de sRGB o un altre estàndard que realment pugueu verificar. No accepteu només la "bona reproducció del color" com a resposta.
Les coses operatives també són importants:rang de temperatura, xifres MTBF, què cobreix exactament la garantia (només panells? retroil·luminació? font d'alimentació?). I assegureu-vos de conèixer les dimensions de la interfície de muntatge abans de dissenyar el vostre maquinari d'instal·lació.
Per a pantalles de barra LED
La qualitat del LED varia enormement, i elfabricant de xipsés la teva primera pista.Nationstar, Kinglight, Cree, Nichiasón noms que voleu veure. "LED-d'alta qualitat" genèric no significa res.
No confieu en el full d'especificacions sobre el pas de píxels.Porteu pinces si feu una inspecció de fàbrica.
La freqüència d'actualització és fàcil de verificar. Traieu el telèfon, canvieu al vídeo en càmera lenta-a 240 fps i enregistreu la pantalla. Les barres negres que es desplacen per la imatge significa que la freqüència de refresc no és la que deien. Això triga 30 segons i ha estalviat als clients de males compres.
Les mesures de brillantor són una altra àrea on els fabricants es fan creatius. Si estàs gastant diners seriosos,portar un mesurador calibrat a la inspecció. Una pantalla amb 6000 nits que en realitat ofereix 4500 no la tallarà a la llum solar directa.
Algunes coses menys òbvies per concretar: éscalibració del colorinclòs en el lliurament, o això és un càrrec addicional? Què és eltolerància a la planitudentre mòduls? (Les costures visibles sovint provenen de mòduls que no s'asseuen perfectament a ras.) Quant de temps garantirandisponibilitat de mòduls de recanvi? Cinc anys com a mínim, perquè una pantalla que no podeu reparar és una responsabilitat. I aconsegueix elpolítica de píxels mortsper escrit amb números reals, no només "taxa acceptable estàndard de la indústria".
Quin?
LCD funciona millor per a:visualització propera a menys d'1,5 metres, contingut intens de text-, il·luminació interior estàndard, projectes-conscients del pressupost, instal·lacions de menys de 3 metres de longitud total, aplicacions tàctils- i entorns de transport amb problemes de vibració.
El LED té més sentit per a:distàncies de visualització superiors a 3 metres, contingut dominant de vídeo-, entorns amb molta llum ambiental, qualsevol aplicació semi-exterior o exterior, presentacions de marques premium, recorreguts sense problemes de més de 5 metres, funcionament 24/7 planificat més enllà de 5 anys i instal·lacions corbes o arquitectònicament creatives.
El rang de visió d'1,5-3 metres amb il·luminació interior estàndard podria anar en qualsevol sentit. Mireu altres factors. Compteu quins avantatges són importants per al projecte concret.Quan s'apropa al parell, la LCD sol guanyar el costtret que es necessiti específicament una durada perfecta, una brillantor exterior o un impacte de vídeo.
