Taxes d'actualització d'ESL i rendiment de la pantalla

La restricció fonamental

Les etiquetes electròniques de prestatgeries funcionen sota una restricció física que cap màrqueting pot enfosquir:les partícules electroforètiques es mouen a través del fluid viscós, i el fluid viscós resisteix el moviment. Cap actualització de programari no solucionarà això.

La freqüència d'actualització d'un ESL-normalment300ms a 2000msper a una actualització a pantalla completa-emergeix directament del temps necessari perquè el diòxid de titani carregat i les partícules de negre de carboni migrin a través del dissolvent d'hidrocarburs sota un camp elèctric aplicat. Les partícules troben forces d'arrossegament (Stokes arrossega, si voleu el terme tècnic, les matemàtiques que hi ha darrere importen menys que l'efecte pràctic: les partícules s'alenteixen en un fluid gruixut). Interaccionen electrostàticament amb les partícules veïnes. S'adhereixen a les parets de la càpsula després d'un repòs prolongat.

Cada mil·lisegon de temps d'actualització reflecteix esdeveniments reals a-escala molecular que es produeixen dins de milions de microcàpsules simultàniament. Els que provenen d'un fons LCD o OLED haurien d'abandonar completament aquest model mental. No són pantalles que "escanegen" píxels amb electrons. Són sistemes electroquímics que desplacen físicament la matèria.

Conducció de formes d'ona: on l'enginyeria es troba amb l'electroquímica

Elforma d'ona de conduccióés on els esforços d'optimització es concentren amb més intensitat. És una seqüència de temps de voltatge-que ha d'assolir quatre objectius simultàniament: esborrar la imatge anterior, activar partícules lentes, establir una escala de grisos de referència i escriure la nova imatge-tot això minimitzant el consum d'energia, els artefactes fantasma i la durada total de l'actualització.

Esborratve primer. La pantalla condueix tots els píxels a un estat òptic uniforme, normalment blanc. Per què molestar? Com que les partícules EPD presenten un comportament depenent del camí-. Un píxel que passa del negre al gris segueix una trajectòria diferent del que passa del blanc al gris. Això es va fer evident durant els primers desplegaments quan els clients es van queixar de la representació en escala de grisos inconsistent. L'esborrat força tots els píxels a un punt de partida comú, eliminant la dependència de les condicions inicials.

Activaciósegueix un voltatge alterna d'-alta-freqüència (±15 V a 50-100 Hz) que fa oscil·lar les partícules entre extrems òptics. Aquest procés sacseja les partícules soltes que s'han posat còmodes. Les partícules que s'han mantingut estacionàries desenvolupen una major adhesió superficial a les parets de la càpsula i a les partícules veïnes. Les proves revelen la durada òptima d'activació mitjançant l'anàlisi del punt d'inflexió de la corba de brillantor-en funció de-temps: el moment exacte en què la mobilitat de les partícules assoleix la màxima capacitat de resposta. Anar més curt i les partícules lentes queden enrere. Aneu més temps i es malgasta l'energia.

Després veestabliment de referència en escala de grisos. La pantalla crea un estat de referència de blanc uniforme perquè la precisió de l'escala de grisos de l'EPD depèn fonamentalment de començar des d'una línia de base òptica coneguda. En particular, inserir un breu interval de voltatge zero-després d'aquesta fase millora la consistència posterior en escala de grisos. Les partícules necessiten un moment per estabilitzar-se abans de demanar-les que toquin posicions intermèdies precises.

Finalment,escriptura d'imatges. Les tensions i durades específiques dels píxels-condueixen les partícules a les posicions objectiu. Una escala de grisos de 16-nivell requereix un control precís de la distribució vertical de les partícules dins de cada microcàpsula: les partícules de la superfície superior produeixen blanc, a la part inferior de negre i les posicions intermèdies produeixen grisos.

Empènyer cap a 300 ms

Què tan ràpid poden anar realment els sistemes ESL? S'ha demostrat una optimització agressiva de la forma d'onaReducció de 180 msen la durada de la fase d'activació iReducció de 120 msen fase d'escala de grisos de referència. Aquests guanys provenen de diverses tècniques perfeccionades durant diversos cicles de desplegament.

Anàlisi del punt d'inflexiópermet controlar la resposta òptica-en temps real en lloc d'utilitzar temps d'activació fixos.Reducció de canvi de polaritatés important perquè invertir la polaritat de la tensió genera pics de corrent i malbarata -operacions de seqüenciació d'energia per minimitzar aquestes transicions. Iinserció estratègica d'intervals de 0Vexplota l'impuls de les partícules, permetent la migració continuada sense despesa d'energia.

El mínim teòric per als materials EPD de la-generació actual sembla ser aproximadament200 msper obtenir una qualitat d'imatge acceptable. Alguns panells s'han empès a 180 ms en condicions controlades, però la degradació de la qualitat es fa notable. Trencar aquesta barrera requerirà innovació de materials, no intel·ligència en la forma d'ona.

Modes d'actualització: la velocitat-Qualitat-trilema fantasma

Cada actualització d'ESL implica una compensació ineludible de tres-direccions. Cap enginyeria se'n pot escapar; només es pot triar quins compromisos acceptar. L'experiència de desplegament en entorns comercials de queviures, electrònica i farmàcia ha produït conclusions sòlides sobre quan utilitzar cada mode.

Actualització global (mode GC16)

Aquest és el restabliment complet-750-2000 msde parpelleig negre-blanc-negre que força cada partícula a través de cicles de migració complets. Sembla espectacular, de vegades els clients pregunten si les etiquetes funcionen malament, però és l'únic mode que elimina completament els errors de posició acumulats.

L'actualització global és necessària després de seqüències d'actualització parcial prolongades, quan es mostren imatges d'alta-fidelitat o quan les imatges fantasmes s'han tornat visualment censurables. Una cadena de queviures inicialment es va resistir al "parpelleig lleig" i va intentar executar actualitzacions parcials. Tres setmanes més tard, les seves etiquetes promocionals eren gairebé il·legibles. Ara fan una actualització global cada nit durant les hores de tancament.

Actualització parcial

L'actualització parcial només actualitza els píxels que difereixen entre els fotogrames, completant-se250-500 ms. L'estalvi de temps és substancial-mesuran70% de reducció de potènciaen actualitzacions de preus habituals-però hi ha una compensació.

Els píxels sense canvis no reben voltatge de conducció. Les seves partícules s'instal·len gradualment en configuracions cada cop més estables. Estable sona bé fins que un s'adona que estable també significa immòbil. Després de 5-10 cicles d'actualització parcials, els artefactes fantasma es fan visibles. Aquest llindar varia segons el fabricant; alguns panells toleren 15 cicles, d'altres mostren problemes després dels 6. L'únic enfocament fiable és la intercalació periòdica d'actualització global.

Actualització ràpida (mode DU)

Mode d'actualització directasacrifica completament la capacitat d'escala de grisos. Cada píxel és binari-blanc o negre, res entremig. Això permet120-250 mss'actualitza amb un sol flaix, però les vores del text semblen àlies i les imatges estan fora de dubte.

Per a les aplicacions de preu-només ESL que mostren caràcters numèrics, el mode DU sovint representa el punt dolç. Una prova--paral·lela a una botiga d'electrònica de consum va revelar que els clients no podien distingir els preus representats amb DU- dels preus representats amb GC16 a distàncies de visualització normals. L'estalvi d'energia va ser important.

Mode d'animació A2

A les80-120 ms, el mode A2 s'acosta a les taxes d'actualització-de vídeo. S'ha utilitzat per a demostracions de productes i aplicacions de quiosc interactius.

Però els compromisos són greus. Els fantasmes s'acumulen ràpidament. El contrast disminueix. Els detalls fins desapareixen després d'uns quants cicles. Un client volia que el contingut promocional animat a les etiquetes de prestatge-tècnicament possible amb A2, però la degradació de la qualitat de la imatge després de 30 segons ho va fer poc pràctic. Aquest mode existeix per a l'entrada de bolígraf i per a demostracions breus, no per al desplegament d'ESL de producció.

Escollint el mode adequat

Com triar? Sincerament, el tipus de contingut sol decidir per tu. Les imatges fotogràfiques exigeixen GC16; Els números de preu poden utilitzar DU. La freqüència d'actualització canvia l'equilibri-les actualitzacions poc freqüents afavoreixen la qualitat, les actualitzacions freqüents afavoreixen la velocitat. I independentment del mode principal, l'actualització global s'ha de produir a intervals definits. No es pot escapar del problema de l'acumulació de fantasmes.

Mostra els paràmetres de rendiment

Relació de contrast

Les relacions de contrast d'EPD solen variar entreDe 8:1 a 15:1, amb panells premium arribant20:1. La comparació amb les especificacions de la pantalla LCD (1000:1+) és enganyosa.

El contrast de l'EPD es mesura amb la il·luminació ambiental-les condicions reals en què els clients llegeixen les etiquetes dels prestatges. El contrast de la pantalla LCD s'enfonsa sota una llum ambiental elevada; El contrast de l'EPD millora. Les mesures de llegibilitat de l'ESL en entorns de botigues amb il·luminació superior de 800+ lux mostren que les pantalles LCD properes es van rentar completament.

Els escàners de codi de barres necessiten un lloc al voltantcontrast 6:1per llegir-lo de manera fiable-ho hem provat en diversos models d'escàners. Cada ESL comercial que hem mesurat esborra aquesta barra fàcilment, cosa que significa que els escàners làser poden llegir codis de barres directament des de la pantalla electrònica sense problemes.

Resolució i densitat de píxels

densitat de píxels ESL (100-150 DPI) reflecteix una elecció deliberada d'enginyeria, no una limitació tecnològica. Una resolució més alta requereix més píxels, cadascun d'ells requereix una conducció individual-augmentant el temps d'actualització, el consum d'energia i el cost dels components.

Alguns clients han sol·licitat visualitzacions de 200+ DPI. Quan se li va preguntar sobre la distància de visualització, la resposta sempre va ser superior a 50 cm. A aquesta distància, 100 DPI proporcionen una llegibilitat adequada del text. L'especificació excessiva de la-resolució malgasta recursos sense benefici visible.

Capacitat de color

ESL estàndard en blanc-i-segueix sent el cavall de batalla: actualització més ràpida (300 ms), potència més baixa, fiabilitat màxima. Gestiona el 90% de les aplicacions de visualització de preus de manera eficaç.

Sistemes de quatre-colorsL'ús de la tecnologia E Ink Spectra 3100 permet la visualització simultània en negre/blanc/vermell/groc. Útil per a colors d'accent específics de la marca-, però els temps d'actualització s'amplien encara més.

Panells-a tot colorutilitzant la tecnologia ACeP Gallery pot produir imatges fotogràfiques. El sistema de partícules cian-magenta-groc-blanque és realment impressionant-les fotos dels productes que es mostren en aquests panells sovint se suposa que s'imprimeixen. PeròTemps d'actualització de més de 1500 msi els costos significativament més elevats limiten l'aplicació als casos d'ús premium on l'impacte visual justifica la despesa.

Quan es tracta de color, la qüestió sempre és si el valor d'informació addicional justifica l'èxit per actualitzar el temps, la potència i el cost unitari. Nou de cada deu vegades, el monocrom fa la feina.

Ghosting: l'artefacte persistent

El fantasma no és un defecte que cal eliminar. És una característica intrínseca de la tecnologia electroforètica que requereix gestió.Qualsevol que promet un rendiment d'EPD lliure de fantasmes-està tergiversant la tecnologia o ven panells que s'actualitzen prou lentament com per amagar el problema.

D'on ve el fantasma

Hi contribueixen tres mecanismes.Migració incompleta de partícules-partícules que no aconsegueixen les posicions previstes a causa d'una durada de conducció o tensió insuficients.Distribució de càrrega residual-acumulació desigual de càrrega a les parets de la càpsula que afecta el moviment posterior de les partícules. Ihistèresi d'adhesió de partícules-les partícules que s'han mantingut estacionàries desenvolupen una major adhesió superficial.

S'ha dedicat un temps considerable a caracteritzar el comportament fantasma de diferents fabricants de panells. Les variacions són importants; alguns panells es mostren visiblement després de 5 actualitzacions parcials, mentre que altres toleren 12-15.

Els factors ambientals ho fan pitjor

Temperaturaimporta enormement. La viscositat del dissolvent augmenta a baixes temperatures, impedint el moviment de les partícules i exacerbant el fantasma. Per sota de 10 graus, els temps d'actualització necessiten una ampliació o s'han d'acceptar artefactes visibles. Per sota de 0 graus , els panells estàndard es tornen problemàtics-S'han observat pantalles completament il·legibles en caixes refrigerades que utilitzen panells no classificats per al funcionament en fred.

Tensió de la bateriatambé afecta el fantasma. Les bateries esgotades ofereixen una tensió de conducció reduïda, provocant una migració incompleta de partícules. Un client de la farmàcia va experimentar misteriosos problemes de fantasma que van resultar ser piles fallides en un lot d'etiquetes. Els sistemes ESL haurien d'implementar la detecció de-bateria baixa amb alertes de manteniment preventiu.

Actualitzar l'historialho combina tot. Un píxel que mostra repetidament el mateix contingut desenvolupa configuracions de partícules cada cop més persistents. El contingut estàtic es mostra més ràpid que el contingut dinàmic-contraintuïtiu fins que s'entén el mecanisme d'adhesió.

Gestió del Ghosting a la pràctica

Actualització global periòdicasegueix sent la mitigació principal. La recomanació habitual és l'actualització obligatòria de la-pantalla completa cada 5-10 actualitzacions parcials, tot i que l'interval òptim varia segons el panell i les condicions de funcionament.

Taules de cerca-compensades per temperaturaajuda en entorns variables. Els paràmetres de conducció emmagatzemats a les LUT indexades per la temperatura amplien automàticament la durada de la forma d'ona a temperatures baixes. Les mesures mostren40% de reducció de fantasmesutilitzant una-compensació de temperatura ben ajustada en comparació amb paràmetres fixos.

Compensació del marc històricés més sofisticat-ajustar les formes d'ona de conducció actuals en funció de l'historial d'actualització a nivell de píxels-per compensar el biaix posicional acumulat. No tots els controladors ESL admeten això, però fa una diferència mesurable en els panells que porten mesos en servei.

Disseny de contingutstambé importa. Els fons blancs amb text negre produeixen menys fantasmes visibles que els esquemes de color invers. Les plantilles d'ESL s'han de dissenyar tenint en compte les característiques d'imatge fantasma-evitar grans regions negres i sòlides que, òbviament, es fan fantasmes, preferint fons blancs.

Rendiment de l'actualització del-sistema

El temps d'actualització de l'ESL individual és només un component de la latència d'actualització del sistema. Per a desplegaments amb milers d'etiquetes, l'arquitectura de xarxa domina el temps total d'actualització. Alguns clients obsessionen millores d'actualització del panell de més de 50 ms i ignoren els colls d'ampolla de la xarxa que afegeixen 30 segons als seus cicles d'actualització.

Protocols de comunicació

Sistemes propietaris de RF sub-1GHzofereixen la màxima àrea de cobertura i penetració de l'edifici. L'abast de comunicació de la passarel·la-per-etiquetar supera els 25 metres, la qual cosa és important en entorns comercials de gran-empremta. Les limitacions de l'ample de banda restringeixen la capacitat d'actualització simultània, però per als patrons d'actualització típics de la venda minorista això rarament es converteix en un coll d'ampolla.

Bluetooth de baixa energia amb PAwR(Publicitat periòdica amb respostes, afegit a BLE 5.4) permet una comunicació bidireccional estandarditzada amb un recompte massiu de dispositius. Un únic punt d'accés pot adreçar-se teòricament32.640 etiquetes-128 grups per 255 etiquetes per grup. L'interval de publicitat periòdica determina la latència del sistema; intervals més curts proporcionen una resposta més ràpida a un cost d'energia més elevat. Els sistemes BLE s'han desplegat amb intervals d'1 segon per a aplicacions sensibles al temps i intervals de 10 segons per a les actualitzacions rutinàries de preus.

Topologia de xarxasegueix un patró en estrella amb passarel·les centralitzades. Cada passarel·la cobreix una zona definida; la cobertura superposada garanteix la redundància. Els desplegaments de grans vendes requereixen una planificació acurada del canal de RF-una implementació on dues passarel·les en canals adjacents van crear patrons d'interferència i van provocar una pèrdua de paquets del 15%.

Rendiment del-món real

En els sistemes de producció,3.000 actualitzacions d'etiquetes en 5 minutsa través d'una única passarel·la es pot aconseguir de manera constant. Latència d'extrem-per-des de l'ordre del servidor fins a les execucions de finalització de la pantalla3-10 segonsdepenent de la càrrega de la xarxa i dels requisits de reintent.

La visió crítica de l'experiència de desplegament: per als escenaris típics d'actualització de comerços en què els canvis de preu es propaguen a milers d'etiquetes, el rendiment de la xarxa a nivell-del sistema limita el temps d'actualització total en lloc de la velocitat d'actualització de l'etiqueta individual. L'optimització de les taxes d'actualització individuals per sota dels 500 ms proporciona rendiments decreixents quan la propagació de la xarxa requereix segons.

Consum d'energia i durada de la bateria

El consum d'energia EPD es produeix gairebé exclusivament durant els esdeveniments d'actualització. El corrent d'espera és insignificant-S'han mesurat microamperes. Aquest perfil permetbateria de diversos-anysde les cèl·lules monedes, que segueix sent un dels arguments més forts per a l'ESL basat en EPD{0}}.

El que consumeix energia

Recompte de píxelsté una relació lineal-les pantalles més grans consumeixen proporcionalment més.Profunditat en escala de grisosimporta perquè el GC16 de 16 nivells requereix formes d'ona més complexes que el mode binari DU.Selecció del mode d'actualitzacióté un impacte important; l'actualització global consumeix entre 2 i 3 vegades la potència de l'actualització parcial. Itemperaturaafecta el consum d'energia perquè els ambients freds requereixen formes d'ona més llargues.

Durada de la bateria a la pràctica

PerPiles monedes de liti CR2450amb una capacitat d'aproximadament 600 mAh, el rendiment observat és el següent:

Aquestes projeccions assumeixen un funcionament a temperatura ambient. Les aplicacions d'emmagatzematge en fred-les seccions refrigerades i congelades-experimenten un consum accelerat de la bateria tant per l'augment de la potència de refresc com per la reducció de la capacitat de la bateria a baixes temperatures. Una etiqueta classificada durant 5 anys a temperatura ambient pot durar 2 anys en una caixa refrigerada.

Cada actualització consumeix una capacitat finita de la bateria. Un client volia promocions de preus animades que s'executin contínuament-les piles duraven tres setmanes. Els arquitectes del sistema han de definir els requisits de freqüència d'actualització abans de seleccionar el maquinari. Una etiqueta que requereix actualitzacions per hora necessita una arquitectura de bateria diferent de la que s'actualitza diàriament.

Efectes de la temperatura en el rendiment

La temperatura influeix en el rendiment de l'ESL a través de múltiples mecanismes, cosa que el converteix en elvariable ambiental més important. Això s'ha demostrat repetidament en desplegaments en pisos comercials-climatitzats, estoigs refrigerats, seccions d'aliments congelats i aplicacions a l'aire lliure.

Viscositat del dissolvent

Això entra en una mica de química, però la versió curta: el dissolvent EPD es fa més gruixut quan està fred. La relació segueix aproximadament uncorba d'Arrhenius-sense aprofundir massa en la termodinàmica, el que importa és que l'efecte sigui exponencial, no lineal.

A les25 graus(condició de referència), les partícules presenten mobilitat nominal. A les0 grau, la viscositat es duplica aproximadament, reduint a la meitat la velocitat de les partícules. A les-20 graus, la viscositat augmenta aproximadament 4x, requerint durades de forma d'ona proporcionalment esteses. Les matemàtiques ho prediuen força bé, tot i que els resultats reals-de vegades varien en funció de la formulació específica de dissolvent que utilitzi cada fabricant.

Les proves de les afirmacions de "temperatura àmplia" d'un fabricant fent funcionar els seus panells a -15 graus van revelar que els temps d'actualització s'estenen de 400 ms a 1100 ms. Els panells funcionaven, però les especificacions havien implicat un rendiment en fred molt millor.

Classificacions del rang d'operació

Panells estàndardcobrir de 0 a 40 graus amb un rendiment de referència.Panells de gamma ampliadamanejar de -10 graus a 50 graus amb una compensació de forma d'ona moderada.Amplis panells de temperatura-necessari per a les caixes de congelació-funcionen de -25 graus a 60 graus amb materials laminats especialitzats en el pla frontal, sensor de temperatura integrat i selecció de forma d'ona adaptativa. És certpanells de grau-congeladorExisteixen optimitzats per a -30 graus a 10 graus, però tenen preus superiors.

Compensació de temperatura

L'ESL de-temperatura àmplia incorpora sensors de temperatura-xip, diversos conjunts de paràmetres de forma d'ona emmagatzemats a la memòria i la selecció automàtica de paràmetres en funció de la temperatura mesurada. Durades de les formes d'ona més llargues per al funcionament en fred i oscil·lacions de tensió reduïdes per al funcionament a alta-temperatura.

La penalització de rendiment per a un funcionament a gran-temperatura no és-trivial. Les mesures mostren els temps de refresc a temperatures extremesdoble a triplerendiment-a temperatura ambient. Els clients que es despleguen en entorns refrigerats han de tenir-ho en compte en els seus càlculs de temps d'actualització.

On divergeixen els requisits d'ESL NOVA SECCIÓ

L'especificació genèrica "ESL minorista" cobreix potser el 60% dels desplegaments-del món real. El 40% restant implica requisits especialitzats que sorgeixen només quan s'examinen mercats verticals específics. El que funciona en una botiga d'electrònica de consum falla espectacularment en un magatzem de congelats. Les seccions següents documenten les experiències de desplegament a les indústries on es descomponen els supòsits estàndard d'ESL.

Aliments frescos i queviures: els preus dinàmics compleixen l'inventari de productes peribles

La venda al detall d'aliments frescos representa l'aplicació ESL més exigent per una raó senzilla: el valor del producte es degrada contínuament mentre es mostra. Un bistec que costa 15 dòlars/lb dilluns al matí podria valer 7 dòlars/lb el dimecres al vespre si no s'ha venut. Les etiquetes de paper tradicionals no poden capturar aquesta corba de valor. ESL pot-però els requisits d'implementació difereixen substancialment dels preus estàndard dels queviures.

Reducció de preus dinàmicarequereix freqüències d'actualització que esgotarien les bateries ESL estàndard en uns mesos. Un departament d'aliments frescos que fa quatre actualitzacions diàries de preus-estoc al matí, ajust al migdia, rebaixa al vespre, restabliment durant la nit-consumeix la bateria a una velocitat quatre vegades superior a la d'una etiqueta de botiga del centre-actualitzada una vegada a la setmana. La selecció de la química de les bateries passa de les cèl·lules monedes CR2450 estàndard cap a les cèl·lules de clorur de tionil de liti de més capacitat- o opcions recarregables amb estacions de càrrega inductives integrades a les prestatgeries.

Visualització de la data de caducitatafegeix requisits de densitat d'informació. Una etiqueta de preu senzilla necessita potser 50 caràcters. Una etiqueta d'aliments frescos que mostra el preu, el preu unitari, la data d'envasat, la data de venda-per la data d'ús-per la data necessita 150+ caràcters amb mides de lletra llegibles. Mostra els espais immobiliaris augmenta en conseqüència: les etiquetes de 2,9" i 4,2" esdevenen estàndard on 2,13" és suficient per a la botiga del centre.

El departament de marisc fresc d'una cadena de queviures va implementar un ESL de tres-colors de 4,2" amb NFC integrat per a la interacció amb els telèfons intel·ligents amb el client. El color vermell destaca els articles que s'acosten a les dates de venciment-amb preus de reducció progressiva automàtica: 15% de descompte a les 48 hores restants, 30% a les 24 hores, 50% de descompte a les 24 hores, 50% d'integració al fons{1} en temps real. connectivitat del sistema de gestió d'inventari-la infraestructura d'ESL es va convertir essencialment en part del sistema de reducció de la reducció d'inventari en lloc d'una eina de reducció de preus del 23% al departament pilot que va pagar tota la implementació en set mesos.

Entorns de casos fredsintroduïu les complicacions de la temperatura comentades anteriorment. Els refrigeradors de lactis que funcionen a 4 graus provoquen una desacceleració notable de l'actualització. Els casos de carn a 2 graus són pitjors. Les caixes d'aliments congelats a -18 graus requereixen panells especialitzats d'ample temperatura que costen entre un 40 i un 60 % més que les unitats estàndard. Un minorista d'aliments congelats va desplegar inicialment panells estàndard a la seva secció de gelats; les etiquetes es van convertir en il·legibles en una setmana, ja que s'acumulaven fantasmes per una actualització inadequada a la temperatura de funcionament.

El gradient de temperatura dins de les caixes refrigerades crea una complexitat addicional. Els sistemes de cortina d'aire produeixen variacions de temperatura de 8-12 graus entre la vora frontal (més càlida, prop de la barreja d'aire ambient) i la part posterior (més freda, a prop de l'evaporador). Les etiquetes de la part davantera d'una caixa de productes lactis poden funcionar a 8 graus, mentre que les etiquetes de la part posterior funcionen a 2 graus - prou diferents com per requerir una sincronització de forma d'ona diferent. Els desplegaments sofisticats implementen la detecció de temperatura per etiqueta amb paràmetres d'actualització individualitzats.

Seguiment d'inventaris periblesLa integració representa la propera evolució. Quan els sistemes ESL es connecten bidireccionalment amb la gestió d'inventari, l'etiqueta es converteix en un sensor i també en una pantalla. La-detecció d'esgotament-que identifica quan una posició de prestatge està buida en funció de la manca d'activitat de vendes-activa les alertes de reposició automàtiques. Un departament de productes va reduir--incidències d'estoc en un 34% mitjançant el control d'inventari integrat d'ESL-que va marcar posicions sense activitat de vendes durant més de 4 hores durant els períodes punta.

Magatzem i logística industrial: l'escala ho canvia tot

Els desplegaments d'ESL de magatzems industrials funcionen sota limitacions que els arquitectes de sistemes minoristes poques vegades es troben. Una botiga de queviures pot tenir 15.000 SKU en 40.000 peus quadrats. Un centre de distribució que serveix aquesta cadena de queviures té 50 000+ SKU en 500.000 peus quadrats amb una alçada de sostre de 40 peus. Els models de propagació de RF que funcionen en un entorn de venda al detall de 12-de sostre de 12 peus fallen completament en un magatzem amb bastidors d'acer que s'estenen fins a 35 peus.

Identificació de la ubicació del contenidorrequereix prioritats de visualització diferents de les etiquetes de preu al detall. La informació dominant no és el preu-és el codi d'ubicació, el SKU i la quantitat. Les plantilles ESL de magatzem normalment mostren identificadors d'ubicació en tipus de lletra de 48-punts o més llegibles des de 3+ metres, la qual cosa permet als operadors de carretons elevadors i als treballadors de recollida-empaquetes identificar les ubicacions sense apropar-se a la paperera. Els requisits de relació de contrast s'intensifiquen perquè la visualització es produeix amb una il·luminació industrial variable-alguns passadissos sota aparells directes d'alta badia a 1500+ lux, altres a l'ombra a 200 lux.

Trieu-a-integració lleugeraamplia l'ESL més enllà de la visualització passiva a la guia de flux de treball actiu. Els indicadors LED integrats amb les pantalles de paper e-parpellegen per dirigir els treballadors a triar les ubicacions. L'EPD mostra què escollir; el LED mostra on escollir. Els sistemes combinats redueixen els percentatges d'error de selecció dels intervals típics del 0,5-1% fins al 0,1% o millor. La indicació LED dels canvis del pressupost d'energia-durant les operacions de recollida consumeix més energia que el cicle d'actualització del paper e-. Les arquitectures de bateries s'adapten en conseqüència, sovint passant a cèl·lules de liti AA o alimentació per cable per a ubicacions d'alta activitat.

Entorns de-baixa altasistemes de comunicació RF d'estrès. Els bastidors metàl·lics creen interferències múltiples. Els passadissos alts produeixen zones d'ombra. Una única passarel·la que cobreixi 25 metres a la venda al detall pot cobrir només 8-10 metres en un entorn de magatzem dens. La densitat de la passarel·la augmenta de 3 a 4 vegades en comparació amb els desplegaments minoristes per a una cobertura equivalent. Algunes implementacions de magatzem fan servir xarxes híbrides de sub-1GHz per a la penetració en zones de bastidor denses, WiFi per a zones de preparació obertes, amb middleware que unifica la capa de comunicació.

Pantalles mòbils muntades amb carretó elevador-representen una variant ESL de magatzem emergent. En lloc d'etiquetes de prestatge fixes, les pantalles es munten als pals de carretons elevadors i reben instruccions de selecció-en temps real mentre els operadors naveguen pel magatzem. Aquests dispositius s'actualitzen contínuament-ubicació, quantitat, propera destinació-que requereixen arquitectures d'energia completament diferents de les etiquetes de prestatge estàtiques. L'alimentació cablejada del sistema elèctric del carretó elevador és estàndard; el funcionament de la bateria no és viable per a aplicacions d'actualització-contínua.

Automatització del recompte d'inventarisaprofita la comunicació ESL bidireccional. La integració RFID permet el recompte automàtic de cicles-productes etiquetats amb RFID passen a prop d'unitats ESL equipades amb lectors RFID i s'actualitzen els recomptes d'inventari sense escanejar manualment. El desplegament d'un centre de distribució va reduir la mà d'obra del recompte d'inventari físic en un 60% mitjançant el recompte de cicle RFID integrat d'ESL-que va mantenir la precisió perpètua de l'inventari per sobre del 99%.

Valoracions ambientals duresmatèria en contextos industrials. La resistència a la pols i les esquitxades IP54 és la base per a l'ESL del magatzem; L'IP65 es fa necessari en entorns amb procediments de neteja per rentat. La resistència química importa a les instal·lacions que manipulen dissolvents o agents de neteja. Un magatzem de peces d'automòbil necessitava etiquetes resistents al líquid de frens i a l'exposició al fluid de transmissió-les carcasses ESL estàndard es van degradar en mesos. Els tancaments especialitzats amb carcasses de policarbonat-resistents als productes químics van afegir un 35% al ​​cost unitari, però van resultar essencials per a la longevitat del desplegament.

Sanitat i farmàcia: la precisió no és-negociable

Els desplegaments d'ESL de farmàcia s'enfronten a requisits reglamentaris absents de la venda al detall convencional. Un error de preus en una botiga de queviures significa queixes dels clients i una possible exposició legal segons les lleis de precisió de preus. Un error en l'etiquetatge d'un medicament a una farmàcia pot significar un dany o la mort del pacient. El perfil de risc canvia fonamentalment les prioritats de disseny del sistema.

Visualització d'identificació de fàrmacsrequereix una densitat d'informació més enllà del típic ESL minorista. Una etiqueta de prestatge de farmàcia ha de mostrar: el nom del medicament (marca i genèric), la concentració, la forma de dosificació, el número NDC, el preu, el preu unitari, el fabricant i sovint els requisits d'emmagatzematge. Per ajustar-ho a una etiqueta de 2,13" requereix una tipografia acurada-o, més habitualment, la implementació de pantalles de 2,9" o més grans. Algunes farmàcies utilitzen etiquetes de 4,2" amb codis QR que enllaçen per completar la informació de prescripció.

Verificació de la precisió del codi de barresesdevé crític. El personal de la farmàcia escaneja els medicaments diverses vegades durant els fluxos de treball de dispensació-recepció, prestatgeria, tracció, verificació i dispensació. El codi de barres-ESL que es mostra ha d'escanejar correctament a cada pas. Això reforça els requisits de relació de contrast més enllà dels mínims de venda al detall. Les proves en equips d'escaneig de farmàcies revelen que els escàners de verificació de farmacèutics més antics-alguns encara utilitzen la tecnologia CCD en lloc dels escàners làser o d'imatge moderns-necessiten un contrast de 10:1 o millor per a lectures fiables. La selecció del panell ha de tenir en compte els-equips d'escaneig del pitjor cas de la base instal·lada.

Zones de substàncies controladesintroduir requisits de seguretat física. Els medicaments de Schedule II-V requereixen emmagatzematge segur amb registre d'accés. L'ESL als gabinets de substàncies controlades s'ha d'integrar amb els sistemes de control d'accés dels gabinets-que mostren indicadors d'accés restringit, registren quines etiquetes eren visibles durant l'obertura de cada gabinet, la qual cosa podria desactivar la visualització durant els intents d'accés no autoritzats. Una farmàcia hospitalària va integrar ESL amb el seu sistema de gestió de substàncies controlades per mostrar els recomptes d'inventari en temps real-que s'actualitzen automàticament a mesura que es dispensen els medicaments, eliminant la conciliació manual del recompte.

Emmagatzematge refrigerat de medicamentscombina els requisits de precisió de la farmàcia amb els reptes de temperatura-de la cadena de fred. Les vacunes, la insulina i determinats productes biològics requereixen emmagatzematge entre 2-8 graus . Els panells ESL amples-de temperatura són obligatoris. Algunes aplicacions d'emmagatzematge en fred de farmàcia requereixen un registre de temperatura amb sensors integrats d'ESL-que mostren la temperatura actual juntament amb la informació dels medicaments, que permeten una verificació visual que les condicions d'emmagatzematge es mantenen dins de les especificacions sense requerir que el personal comprovis equips de monitoratge separats.

Operacions de farmàcia hospitalàriaafegir complexitat més enllà de la farmàcia minorista. Els carretons de medicaments, els armaris de dispensació automatitzats i les ubicacions de farmàcies satèl·lits presenten requisits d'ESL diferents. L'ESL-muntat al carretó requereix una construcció robusta per sobreviure al transport repetit; Les pantalles han de romandre llegibles sota la il·luminació fluorescent típica dels passadissos dels hospitals. La integració automatitzada de l'armari de dispensació requereix protocols de comunicació compatibles amb el programari de gestió d'armaris-sovint sistemes propietaris amb capacitats limitades d'integració de tercers-.

Documentació de compliment normatiurequereix pistes d'auditoria que els sistemes ESL minoristes poques vegades proporcionen. L'acreditació de la Comissió Mixta per a les farmàcies hospitalàries requereix documentació de l'exactitud de l'etiquetatge dels medicaments. Els sistemes de gestió d'ESL han de registrar cada actualització d'etiquetes amb la marca de temps, l'autorització de l'usuari i els detalls del canvi de contingut. L'enquesta de la Comissió Conjunta d'un sistema hospitalari va examinar específicament les seves capacitats d'auditoria d'ESL; l'agrimensor va demanar documentació dels procediments de verificació de la precisió de l'etiqueta durant els darrers 12 mesos.

Electrònica i venda al detall d'alt-valor: preus-competitius en temps real

La venda al detall d'electrònica de consum opera en un mercat de preus-transparent on els clients comproven habitualment els preus dels competidors als telèfons intel·ligents mentre es troben a la botiga. La proposta de valor de l'ESL passa de l'estalvi de mà d'obra a la capacitat de resposta competitiva-la capacitat d'igualar o superar els preus de la competència en temps real-en lloc d'esperar les actualitzacions dels fitxers de preus durant la nit.

Integració del seguiment de preus competitiusconnecta sistemes d'ESL amb serveis d'intel·ligència de preus que rastregen contínuament els llocs web de la competència. Quan un gran competidor baixa el seu preu en un telèfon intel·ligent emblemàtic, el servei d'intel·ligència de preus detecta el canvi en qüestió de minuts, el motor de preus avalua les regles de marge i els preus actualitzats es propaguen a les etiquetes de prestatge durant la finestra de latència de la xarxa de 3-10 segons. Un minorista d'electrònica va reduir un 18 % les interrupcions motivades pel preu-després d'implementar la concordança de preus competitius en temps real mitjançant la seva infraestructura ESL.

Visualització d'informació rica del productes'adapta a les compres de major consideració típiques a la venda al detall d'electrònica. Un client que compra un ordinador portàtil de 1.500 dòlars vol especificacions-processador, memòria, emmagatzematge, resolució de pantalla i durada de la bateria. El format ESL més gran (7,5" i superior) permet visualitzar les especificacions que abans requerien targetes d'especificacions impreses. Alguns minoristes d'electrònica utilitzen accessoris combinats amb paper electrònic per a preus i especificacions juntament amb pantalles LCD petites per al contingut de vídeo promocional-aprofitant els punts forts de cada tecnologia.

Visualitzador d'accessorisutilitza ESL per impulsar les vendes de fitxers adjunts. Una pantalla que mostra la informació "funciona amb:" enllaça els productes principals amb accessoris compatibles-caixes per a telèfons, cables per a portàtils i jocs per a consoles. Els preus dels fitxers adjunts dinàmics poden oferir descomptes de paquets que es mostren a l'ESL accessori quan l'ESL del producte principal indica nivells d'inventari que necessiten moviment.

Integració anti-robatoriesdevé rellevant per a mercaderies-de gran valor. Els sistemes ESL es poden integrar amb la vigilància electrònica d'articles (EAS) i el seguiment d'inventari basat en RFID-. Quan s'elimina una etiqueta EAS sense la desactivació adequada, l'ESL associat pot mostrar una alerta o canviar l'aspecte. Les implementacions més sofisticades actualitzen els recomptes d'inventari en-temps real a mesura que s'eliminen els productes dels accessoris de seguretat, la qual cosa permet una consciència immediata de l'esgotament-d'existències.

Preus del cicle de vida del producteper a l'electrònica segueix patrons previsibles-llançament de preus premium, preus competitius de mitja-vida, preus de final-de-vida d'autorització. ESL permet regles de preus de cicle de vida automatitzades que ajusten els marges en funció de l'edat del producte, els nivells d'inventari i els calendaris de llançament del producte successor. Quan es llança un iPhone nou, l'ESL de la generació anterior s'actualitza automàticament amb els preus de liquidació d'acord amb les-regles de marge predefinides, sense intervenció manual.

Gestió d'unitats de demostracióa la venda al detall d'electrònica utilitza variants ESL dissenyades per a accessoris de visualització de productes. Aquestes unitats sovint s'integren amb cordons de seguretat, sistemes de gestió d'energia i quioscs interactius. La pantalla pot mostrar els preus quan està inactiu i canviar a les funcions destacades quan els clients interactuen amb el producte de demostració. Algunes implementacions utilitzen sensors de proximitat per detectar la presència del client i actualitzar el contingut mostrat en conseqüència.

Peces industrials i MRO: reptes d'inventari de llarg-cua

Els distribuïdors de manteniment, reparació i operacions (MRO) i els proveïdors de peces industrials gestionen perfils d'inventari radicalment diferents dels de la venda al detall. Un distribuïdor de MRO típic té 100 000+ SKU amb-distribució de cua llarga{-20% de les SKU generen el 80% dels ingressos, mentre que el 80% de les SKU es troben amb un moviment mínim. Els enfocaments d'etiquetatge tradicionals fracassen econòmicament quan els costos de manteniment de l'etiqueta superen el marge del producte per als articles de moviment lent.

Aspectes econòmics d'alt-SKU-canviar els càlculs del ROI de l'ESL. A la venda de queviures, la recuperació de l'ESL prové principalment de l'estalvi de mà d'obra en els canvis de preu. A la distribució de MRO, la recuperació prové de la millora de la precisió de l'inventari i la reducció de l'obsolescència en estocs en moviment lent-. Un distribuïdor d'elements de fixació va reduir les baixades d'inventari-un 31% després d'implementar el seguiment d'inventari integrat d'ESL-que va identificar l'existència de moviment lents-per als preus promocionals abans de l'obsolescència.

Visualització de les especificacions tècniquesEls requisits s'assemblen més a la farmàcia que als queviures. Les peces industrials requereixen la visualització d'especificacions dimensionals, graus de materials, certificacions i informació de compatibilitat. L'ESL d'un distribuïdor de coixinets mostra: el número de peça, el fabricant, el diàmetre del forat, el diàmetre exterior, l'amplada, la velocitat, la capacitat de càrrega i les especificacions aplicables (ISO, ABEC, etc.). Els requisits de densitat d'informació impulsen pantalles més grans i un disseny tipogràfic acurat.

Sistemes de localització de contenidorsen la distribució de peces sovint utilitzen esquemes de codificació d'ubicació propietaris desenvolupats durant dècades de funcionament. La integració d'ESL ha d'adaptar-se als formats d'ubicació heretats alhora que permet la migració cap a una codificació d'ubicacions estandarditzada. La gestió dels canvis és tan important com el personal d'implementació tècnica-del magatzem, acostumat als codis d'ubicació que han utilitzat durant 20 anys, resisteix els canvis de format independentment de les capacitats del sistema.

Terminals orientats al client{0}als comptadors de peces es beneficien de la integració d'ESL. Quan un client sol·licita una peça, el personal del mostrador consulta el sistema i les pantalles d'ESL a la ubicació d'emmagatzematge s'il·luminen o mostren instruccions de recollida. Alguns distribuïdors de peces han implementat fluxos de treball de "portar al contador" on les pantalles ESL a les ubicacions de la paperera mostren instruccions de recollida i noms del personal del comptador, permetent múltiples interaccions simultànies d'atenció al client amb una identificació clara de recollida.

Operacions de muntatge i equipamentutilitzeu ESL per guiar la selecció de components per a conjunts de diverses-parts. Un kit de sistema hidràulic pot incloure bomba, motor, vàlvules, accessoris, mànega i fluid-cadascun emmagatzemat en diferents ubicacions de magatzem. Les pantalles ESL a cada ubicació mostren la comanda del kit, les quantitats necessàries i l'estat de finalització. La integració amb la documentació de muntatge mostra instruccions de treball juntament amb la identificació dels components.

Inventari gestionat-del proveïdor (VMI)els programes aprofiten ESL per compartir visibilitat. Quan els proveïdors gestionen els nivells d'inventari a les ubicacions dels clients, ESL pot mostrar l'estat de reposició, les dates d'enviament entrants i la disponibilitat d'estoc. Aquesta transparència admet programes de fabricació just--a temps que requereixen una disponibilitat de peces fiable sense excés d'inversió en inventari.

ESL vs. Tecnologies de visualització alternatives NOVA SECCIÓ

La selecció d'ESL no consisteix només a triar el millor panell de paper electrònic. Es tracta de triar la tecnologia de visualització adequada per a l'aplicació.E-papercompeteix ambPantalla LCD de prestatge, pantalles de segments i etiquetes de paper tradicionals-cadascun amb característiques de rendiment, estructures de costos i punts d'aplicació diferents. L'anàlisi següent proporciona la base tècnica per a les decisions de selecció de tecnologia.

E-Etiquetes electròniques de prestatge de paper (EPD).

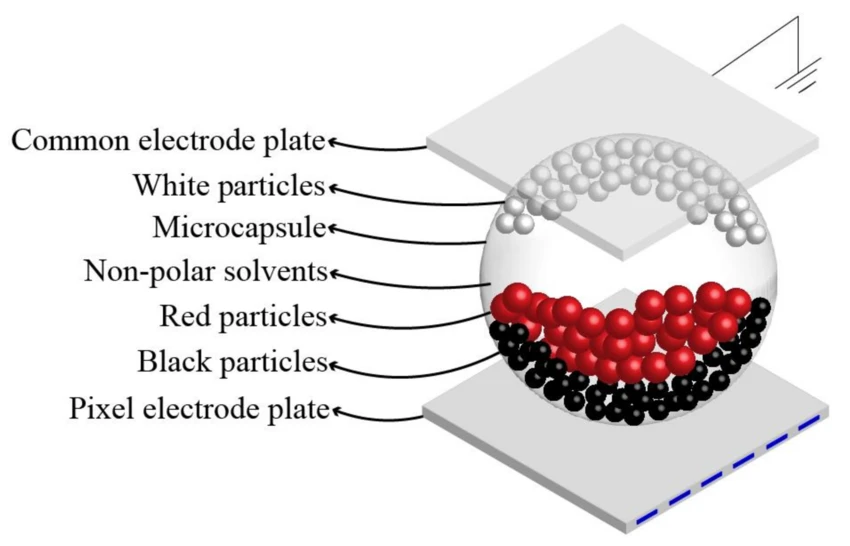

Principi de funcionament: Migració de partícules electroforètiques en suspensió de microcàpsules sota camp elèctric aplicat. Biestable-manté la imatge sense energia.

Punts forts: zero consum d'energia quan està estàtica (vertadera bestabilitat), excel·lent llegibilitat a la llum ambiental, amplis angles de visió (170 graus +), aspecte semblant al paper-que s'integra de manera natural amb entorns comercials, durada de la bateria de diversos-anys de les cèl·lules monedes, llegibilitat a la llum solar per a aplicacions exteriors i-d'alta brillantor.

Limitacions: Actualització lenta (300-2000 ms per a una actualització completa), capacitat de color limitada (1-4 colors per a productes comercials, emergents a tot color), artefactes fantasma que requereixen una actualització completa periòdica, degradació del rendiment a la temperatura freda, cost unitario inicial més elevat que les alternatives LCD.

Estructura de costos: Mòduls de visualització de 3 a 15 $ segons la mida i la capacitat del color; unitats ESL completes amb controlador, comunicació, habitatge i bateria $ 8-40; infraestructura (passareles, programari de gestió) afegeix entre 0,50 i 2 dòlars per etiqueta per a desplegaments típics.

Aplicacions òptimes: etiquetatge de venda al detall centrat en el preu- amb actualitzacions poc freqüents (queviures, mercaderies generals, farmàcia), entorns exteriors o-ambients-lluminosos, desplegaments que prioritzen la longevitat de la bateria sobre la velocitat d'actualització, aplicacions que requereixen paper-com l'estètica.

Pantalla LCD de prestatgeries

Principi de funcionament: Modulació de llum de cristall líquid amb retroil·luminació LED. Requereix una potència contínua per a la llum de fons; L'estat de visualització no es manté sense energia.

Punts forts: Actualització ràpida (estàndard de 60 Hz, adequat per a vídeo), capacitat a tot color amb milions de colors, gran brillantor per a promocions-que capten l'atenció, capacitat de mostrar vídeos i animacions, tecnologia madura amb un ampli ecosistema de proveïdors.

Limitacions: consum d'energia continu (3-15 W per a pantalles típiques a la vora del prestatge), baix rendiment de la llum ambiental (aspecte rentat en entorns comercials brillants), limitacions de l'angle de visió (± 60 graus típics abans del canvi de color), la fallada de la llum de fons és un mode d'error comú, requereix una infraestructura d'alimentació per cable.

Estructura de costos: Mòduls de visualització de 15 a 50 $ segons la mida; prestatge complet en xarxa mostra entre 50 i 200 dòlars; Els costos d'instal·lació sovint superen els costos de maquinari a causa dels requisits d'infraestructura elèctrica.

Aplicacions òptimes: tapes promocionals on l'animació crida l'atenció, visualitzacions publicitàries amb vídeo-, campanyes promocionals de temps-limitat, entorns amb il·luminació controlada (interiors de centres comercials, botigues d'aeroport), aplicacions on ja hi ha infraestructura elèctrica.

Pantalles LCD de segments

Principi de funcionament: segments simples de cristall líquid (com ara pantalles de calculadora) impulsats per controladors de segments dedicats. Potència molt baixa, però limitat a jocs de caràcters-predefinits.

Punts forts: Cost extremadament baix (0,50-2 dòlars per pantalla), consum d'energia molt baix (microamperes per a pantalla estàtica), ampli rang de temperatures, electrònica de conducció senzilla, fiabilitat demostrada durant dècades de desplegament.

Limitacions: els patrons de segments fixos limiten el contingut que es pot mostrar (normalment només números i caràcters limitats), no hi ha capacitat gràfica, opcions de mida limitada, aparença datada estèticament, cada caràcter requereix un patró de segment dedicat.

Estructura de costos: Mostra mòduls de menys d'1 $ de volum; unitats completes de visualització de preus de 2 a 5 dòlars; mínims costos d'infraestructura.

Aplicacions òptimes: visualització de preus numèrics purs on no es requereix flexibilitat de contingut, desplegaments-sensibles a costos extrems, aplicacions de gran-volum que prioritzen l'economia de la unitat per sobre de la capacitat, desplegaments d'entorns durs on l'electrònica sofisticada crea un risc de fiabilitat.

Etiquetes de paper (manual)

Principi de funcionament: Etiquetes de paper impreses inserides en suports de plàstic o enganxades directament a les vores del prestatge. Actualitzat manualment pel personal de la botiga.

Punts forts: Cost tecnològic més baix (efectivament zero per al maquinari de visualització), flexibilitat gràfica il·limitada, sense problemes electrònics, sense requisits d'infraestructura, flux de treball familiar per al personal minorista.

Limitacions: procés d'actualització-intensiu de mà d'obra (15-30 segons per etiqueta per a personal experimentat), propens a errors (problemes estimats de precisió del preu del 5-15% al ​​detall típic), costos de materials i consumibles d'impressió, capacitat limitada d'executar canvis ràpids de preu, residus ambientals per l'eliminació de les etiquetes.

Estructura de costos: portaetiquetes 0,10 $-0,50 cadascun; etiquetes de paper 0,01 $-0,05 cadascuna; Els costos de mà d'obra i materials en curs solen superar els costos del cicle de vida d'ESL en 2-4 anys per a aplicacions d'alta freqüència d'actualització.

Aplicacions òptimes: operacions minoristes molt petites on el cost de la mà d'obra és insignificant (botigues gestionades pel propietari-), entorns de freqüència d'actualització extremadament baixa, comerços temporals o emergents-en què la inversió en infraestructura no està justificada, aplicacions que requereixen formats físics inusuals no disponibles a les opcions electròniques.

Marc de selecció de tecnologia

Els criteris de decisió per a la selecció de tecnologia de visualització impliquen múltiples factors que s'han de ponderar segons les prioritats de l'aplicació:

Freqüència d'actualitzacióinflueix fortament en la selecció de tecnologia. Les aplicacions amb actualitzacions inferiors a la setmana poques vegades justifiquen la inversió en ESL; les etiquetes de paper segueixen sent econòmiques. Les aplicacions amb actualitzacions diàries arriben a l'equilibri d'ESL en 2-3 anys. Les aplicacions amb múltiples actualitzacions diàries afavoreixen fortament l'economia de l'ESL.

Complexitat del contingutafecta l'elecció de la tecnologia. La visualització de preus numèrics purs pot utilitzar el segment LCD al menor cost. Els preus més el text limitat (noms dels productes, preus unitaris) s'adapten a l'ESL en paper electrònic. El contingut gràfic o el vídeo ric requereix una pantalla LCD malgrat els costos d'energia més elevats.

Condicions ambientalsrestringir opcions. L'elevada llum ambiental (exterior, finestres, il·luminació brillant al detall) afavoreix la visualització reflectant del paper e-. Els entorns d'il·luminació controlada poden utilitzar la pantalla LCD de manera eficaç. Les temperatures extremes (refrigerades, exteriors) requereixen classificacions adequades del panell independentment de l'elecció de la tecnologia.

Disponibilitat de la infraestructura elèctricasovint determina la viabilitat. Les ubicacions sense energia disponible o on l'energia en funcionament seria prohibitivament cara requereixen bàsicament un ESL alimentat amb bateria-. Les ubicacions amb infraestructura elèctrica ja instal·lada (circuits d'il·luminació per sobre de-prestatges) poden tenir en compte les opcions de LCD.

Anàlisi del cost total de propietathauria de considerar:

Aquestes xifres varien substancialment en funció dels costos laborals locals, les freqüències d'actualització i l'escala de desplegament. El càlcul acostuma a afavorir l'ESL per a freqüències d'actualització superiors a 1-2 vegades per setmana als mercats laborals d'economia desenvolupada.

Estratègies de desplegament híbrids

Pocs minoristes implementen una sola tecnologia de visualització a totes les aplicacions. Les estratègies híbrides combinen la tecnologia amb els requisits de l'aplicació dins d'un únic entorn comercial:

E-paper per al preu, LCD per a la promocióutilitza ESL per a preus habituals a tota la botiga mentre desplega pantalles LCD a les tapes finals, zones de caixa i punts promocionals on la capacitat de vídeo i la gran brillantor atrauen l'atenció del client. Aquest enfocament captura els avantatges d'eficiència ESL per a la majoria de les etiquetes alhora que preserva la flexibilitat promocional allà on més importa.

Segment de la pantalla LCD per al preu, e{0}}paper per obtenir informaciódesplega pantalles de segments barates per a preus numèrics purs mentre utilitza pantalles de paper electrònic més grans per obtenir informació detallada del producte on la complexitat del contingut justifica la prima de cost. Aquest enfocament minimitza el cost de les etiquetes bàsiques de gran-volum, alhora que permet una visualització d'informació rica on el valor del client justifica la inversió.

Coincidència de tecnologia-zona de temperaturaimplementa l'ESL estàndard a les zones comercials ambientals mentre utilitza variants amples de-temperatura a les zones refrigerades i, potencialment, opta per pantalles de segments més resistents a les seccions de congelació on fins i tot el rendiment del paper de-temperatura e-ample esdevé marginal. La selecció de tecnologia segueix els requisits ambientals en lloc d'aplicar especificacions uniformes.

Amplieu-la infraestructura adequadapot utilitzar ESL amb una infraestructura de xarxa completa en botigues de-format gran mentre implementeu pantalles de segments autònomes o fins i tot etiquetes de paper a botigues de format més petit on la inversió en infraestructura no s'escala econòmicament. La selecció de tecnologia té en compte l'escala de desplegament juntament amb els requisits tècnics.

Tecnologies emergents

Investigació d'EPD d'alta-velocitat

S'han aconseguit demostracions de laboratoriFreqüències de refresc de 75 Hzen e-panells de paper-que s'apropen al territori LCD. Aquestes demostracions a les conferències de la indústria són realment impressionants, però el desplegament de producció segueix llunyà.

Les tecnologies habilitadores clau inclouenadditius de cristall líquidque dopen el fluid electroforètic amb compostos que indueixen efectes de retrocés. Els articles d'investigació informen d'una millora de 2,8 vegades la velocitat alhora que redueixen la tensió de conducció en un 50%.Laminats de pla-pel·lícula frontal- finareduir la distància de migració de partícules.Noves formulacions de nanopartículesoptimitzar les característiques de càrrega superficial i reduir el radi hidrodinàmic. Igeneració de formes d'ona optimitzades per l'aprenentatge automàtic-s'adapta en-temps real per mostrar l'estat i les condicions ambientals.

Aquestes tecnologies continuen en desenvolupament. No és aconsellable especificar productes ESL de producció basats en resultats de laboratori.

Color E-Paper Evolution

Galeria E Ink 3La tecnologia demostra cap a on es dirigeix ​​l'EPD de color. L'actualització en blanc/negre ha baixat a350 ms, per sota dels 2000 ms de les generacions anteriors. Accés ràpid del mode de color500 ms. S'executa el mode de color estàndard750-1000 ms. El mode de color de la millor qualitat encara necessita1500 ms.

Color EPD està passant de "amb prou feines utilitzable" a "pràcticament viable" per a aplicacions seleccionades. Espereu una millora contínua, però la monocroma conservarà els avantatges de velocitat i potència indefinidament a causa de les diferències fonamentals de la física de partícules.

Especificacions de rendiment per al disseny del sistema

Especificacions mínimes viables

Per a l'etiquetatge general dels prestatges minoristes, aquests números representen el sòl:

Temps de refreschauria d'arribar a 2000 ms o millor per al mode global, 500 ms o millor per a parcial.Relació de contrastha de superar 8:1.Resolucióhauria d'arribar com a mínim a 100 DPI.Angle de visióha d'abastar 170 graus o més.Interval de temperatura de funcionamenthauria de cobrir de 0 a 40 graus.Durada de la bateriahauria de superar els 5 anys amb 2 actualitzacions al dia.

Especificacions millorades

Per a aplicacions exigents-actualitzacions freqüents, emmagatzematge en fred, contingut promocional-especifica les especificacions:

Temps de refreschauria d'arribar a 1000 ms per a global, 300 ms per a parcial.Relació de contrasthauria de superar 12:1.Resolucióhauria d'arribar a 120 DPI o superior.Capacitat de color(3-4 colors) esdevé rellevant.Interval de temperatura de funcionamenthauria d'abastar -25 graus a 50 graus.Durada de la bateriahauria de superar els 3 anys amb 4 actualitzacions al dia.

Validació d'especificacions

Les especificacions del venedor s'han de verificar en condicions reals. Això no és opcional-S'han trobat llacunes importants entre les reclamacions del full de dades i el rendiment de la producció.

Prova el temps de refresc a les temperatures de funcionament mínimes i màximes, no només a temperatura ambient. Confirmeu la relació de contrast en condicions reals d'il·luminació de la botiga, no en la il·luminació del laboratori. Valideu les projeccions de la durada de la bateria amb la freqüència d'actualització prevista i les projeccions de tipus de contingut-proveïdors normalment assumeixen els millors-casos. Verifiqueu la latència d'actualització a nivell-del sistema amb el recompte d'etiquetes objectiu per garantir que l'arquitectura de xarxa s'escala adequadament.

Adaptació de la tecnologia a l'aplicació

La selecció de tecnologia electrònica d'etiquetes de prestatgeries es redueix en última instància a adaptar les capacitats als requisits. La física de les pantalles electroforètiques estableix límits ferms-freqüències d'actualització, sensibilitat a la temperatura, comportament fantasma-que cap optimització no transcendeix. La comprensió d'aquests límits permet un disseny realista del sistema i una selecció de tecnologia adequada.

Per a les implementacions on les restriccions s'ajusten a l'aplicació, -freqüències d'actualització moderades, funcionament a temperatura ambient,-contingut centrat en el preu-ESL ofereix un valor convincent mitjançant l'eliminació de mà d'obra, la millora de la precisió dels preus i la flexibilitat operativa. Per a aplicacions que superen les limitacions d'ESL, les actualitzacions d'alta freqüència--, temperatures extremes, contingut multimèdia-les tecnologies alternatives o els enfocaments híbrids poden resultar més adequats.

La tecnologia continua avançant. Les taxes d'actualització milloren gradualment. La capacitat del color s'amplia. Els intervals de temperatura s'amplien. Però la física fonamental segueix sent. El desplegament d'ESL amb èxit requereix treballar dins d'aquestes limitacions, no fingir que no existeixen.
