El desembre passat vam acabar una reforma de l'estació de recollida per a un distribuïdor de cadena de fred fora de Guangzhou. Quaranta-vuit nodes, tres instal·lacions, vuit setmanes abans de la publicació-. El projecte va sortir bé. El que em va enganxar va ser la conversa que la va iniciar.
El seu director d'operacions acabava de descartar un desplegament de pantalla tàctil TFT després de cinc mesos. Vint-i-tres unitats van fallar durant la setmana més freda de l'any-la condensació va entrar als conjunts del panell i va fer curtcircuitar les plaques del controlador. El venedor va culpar "l'entorn d'instal·lació", que és la manera educada de dir "no és el nostre problema". El cost real no va ser el maquinari. Van ser 340.000 RMB en enviaments endarrerits mentre es van lluitar per arreglar una solució manual.
"Només dóna'm alguna cosa que funcioni", va dir. "No necessito animacions. Necessito codis de paperera i quantitats que no desapareixen quan s'obren les portes del moll".
Hem citat un caràcter de 16x2LCDs. Va pensar que estàvem fent broma. Catorze mesos després, el seu equip de manteniment encara no els ha hagut de tocar.

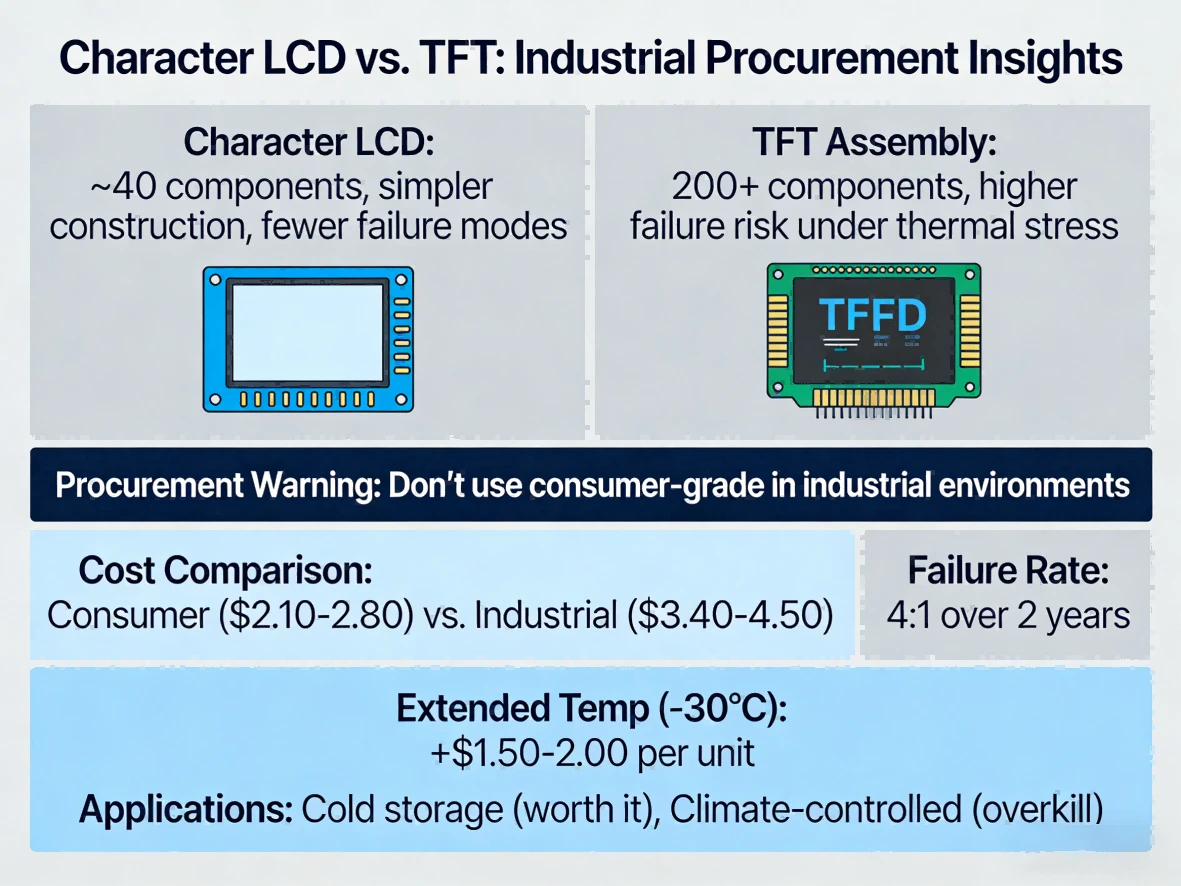

La tolerància a la temperatura és l'especificació que realment importa
La majoria de RFQ que veig per a pantalles logístiques se centren en la resolució, la brillantor i l'angle de visió. Per a aplicacions-per a clients, segur. Per a una estació de recollida que es troba a vint metres d'un moll de càrrega a Harbin? La resolució és irrellevant. El que importa és si la pantalla encara funciona quan la temperatura ambient baixa a -15 graus i després torna a tornar a +25 graus tres vegades al dia.
Les LCD de caràcters ho gestionen millor que les alternatives per una raó avorrida: una construcció més senzilla significa menys modes de fallada. Un mòdul-de 16 x 2 amb classificació industrial pot tenir un total de 40 components. Un conjunt de TFT comparable té 200+. Cada component addicional és un altre punt potencial de fallada sota estrès tèrmic.
La implicació pràctica per a l'adquisició: no compreu mòduls de qualitat-de consum per a entorns industrials. Els estalvis no valen la pena. Ho hem provat àmpliament i el diferencial de percentatge de fallades és d'aproximadament 4:1 durant un període de dos-anys. Els mòduls de consum costen entre 2,10 i 2,80 dòlars en volum; el grau industrial costa entre 3,40 i 4,50 dòlars. Gastar 1,30 dòlars addicionals per unitat per evitar una taxa de fallada 4 vegades hauria de ser una decisió òbvia, però encara veiem que els equips s'equivoquen perquè les especificacions elèctriques del full de dades semblen idèntiques.
L'interval de temperatures estès (fins a -30 graus) afegeix altres 1,50-2,00 $ per unitat. Val la pena per a aplicacions d'emmagatzematge en fred. Probablement excés per a les instal·lacions climatitzades, tot i que hem tingut clients del nord dels EUA i del Canadà que trien aquest grau de totes maneres com a assegurança contra fallades de climatització.
Desglossament realista de costos
No us donaré el preu exacte perquè canvia cada trimestre i varia segons la relació amb el proveïdor. El que et puc donar és estructura.
El mòdul LCD representa al voltant del 8-12% del cost total del vostre node per a una estació de confirmació de selecció. L'obsessió d'estalviar 0,40 dòlars per pantalla ignorant l'altre 90% del cost del sistema no té sentit, però ho veig constantment a les matrius d'avaluació de RFQ.
El maquinari del controlador és on les especificacions divergeixen de la realitat. Un mòdul MCU industrial adequat amb gestió d'energia, protecció d'E/S i funcionalitat de control costa entre 28 i 45 dòlars, depenent del conjunt de funcions. Si algú us cotitza 12 dòlars, o bé està tallant els racons dels circuits de protecció o planeja sorprendre-vos amb els "accessoris necessaris" més endavant.
La integració és on els pressupostos realment esclaten. Si el vostre WMS és SAP EWM o Manhattan o Blue Yonder, espereu que l'abast d'integració es mesura en setmanes i en dòlars en cinc xifres. Qualsevol que cotitzi una tarifa plana sense entendre el vostre entorn de programari està planejant comandes de canvi o planeja lliurar-les.
| Categoria de costos | Gamma típica | Què impulsa la variància |
|---|---|---|
| Mòdul LCD (industrial) | $3.20-4.80 | Classificació de temperatura, tipus de llum de fons, nivell de proveïdor |
| Muntatge del controlador | $28-52 | Nivell de protecció, interfícies de comunicació, certificació |
| Tancament + muntatge | $25-65 | Classificació de la IP, material, personalitzat o comercialitzat- |
| Integració laboral | $4,500-18,000+ | Plataforma WMS, arquitectura de xarxa, implicació informàtica del client |
Aquest nombre d'integració sembla ampli perquè ho és. Una instal·lació que executi un WMS modern-basat en núvol amb API obertes pot ser de gamma baixa. Sistemes heretats-locals amb programari intermediari personalitzat? Pressupost alt i esperança pel millor.
On les visualitzacions de caràcters no funcionen
Rebutgem projectes que no encaixen amb la tecnologia. És més fàcil dir que no per endavant que tractar amb un client descontent sis mesos després.
La pantalla en xinès elimina l'opció.
L'arquitectura del controlador HD44780 data de 1987 i no admet caràcters CJK de manera nativa. Podeu programar vuit caràcters personalitzats a CGRAM, que és suficient per a algunes icones però no per a una interfície xinesa. Per a les operacions de la Xina continental amb personal local, recomanem pantalles gràfiques OLED de 128 x 64 -admeten la representació de fonts de mapa de bits i costen entre 8 i 14 dòlars per unitat en volum.
Qualsevol cosa a què s'enfronti el client-necessita una millor estètica.
Els LCD de caràcters semblen industrials. Això està bé per a les operacions de backend. Per a un-terminal de pagament automàtic o un quiosc d'informació del producte, invertiu en una capacitat gràfica adequada.
L'animació-en temps real o les actualitzacions ràpides creen un parpelleig visible.Les freqüències d'actualització de la pantalla LCD de caràcters funcionen bé per a la informació d'estat que canvia unes quantes vegades per minut. Les barres de progrés, les pantalles de recompte, qualsevol cosa que s'actualitzi diverses vegades per segon-utilitza una altra cosa.
Si la vostra aplicació arriba a qualsevol d'aquests, deixeu d'avaluar les pantalles LCD de caràcters. La tecnologia no encaixa. Podem discutir alternatives, però la conversa canvia significativament.

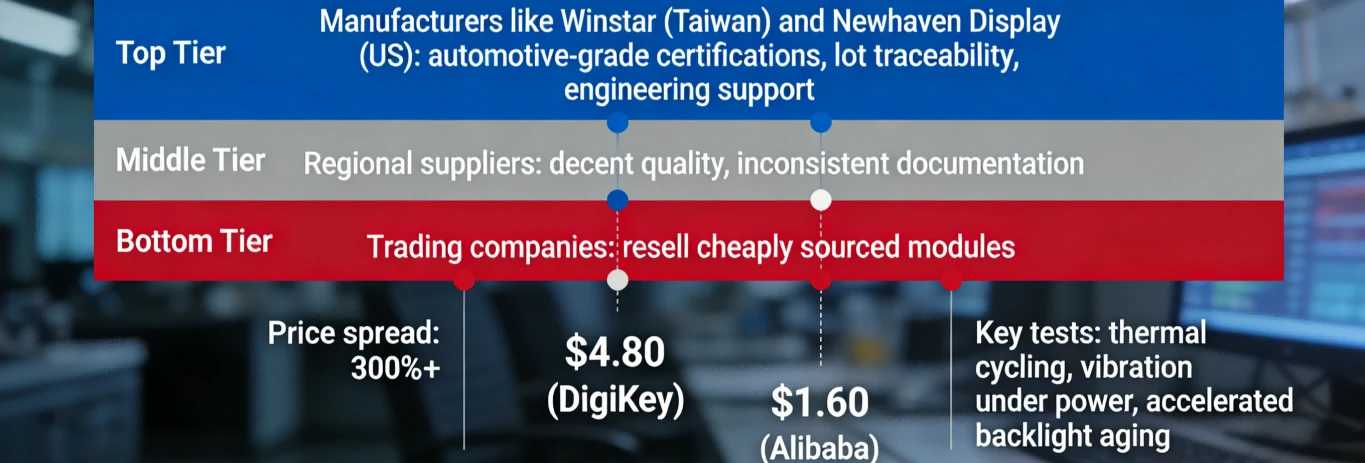

Realitat de qualificació del proveïdor
La cadena de subministrament LCD de caràcters té un espectre de qualitat més ampli del que s'adonen la majoria dels equips de contractació. A la part superior: fabricants com Winstar (Taiwan) i Newhaven Display (EUA) amb certificacions de grau-automoció, traçabilitat de lots i suport d'enginyeria real. Al mig: proveïdors regionals amb una qualitat digna però documentació poc coherent. A la part inferior: empreses comercials que venen tot el que poden obtenir a baix cost.
El preu repartit per aquest espectre és del 300%+. Un mòdul que costa 4,80 dòlars de DigiKey pot tenir equivalents disponibles a 1,60 dòlars dels proveïdors d'Alibaba. No són el mateix producte, independentment del que afirmin les fitxes.
Mantenim una llista de proveïdors aprovats basada en les nostres pròpies proves de qualificació. No el publicaré aquí perquè canvia en funció del nostre seguiment continu de la fiabilitat i perquè representa una inversió important en proves. El que diré: hem rebutjat mòduls de marques conegudes-que van fallar amb el nostre protocol de cicle de temperatura i hem qualificat mòduls de proveïdors més petits que la majoria dels equips de compres passarien per alt.
El protocol de prova importa més que el nom de la marca. Si esteu fent la vostra pròpia qualificació, centreu-vos en el cicle tèrmic (no només la temperatura estàtica), la vibració sota potència i l'envelliment accelerat de la llum de fons. Aquests prediuen fallades de camp millor que les proves elèctriques d'inspecció entrants.
Notes d'integració de desplegaments reals
El filtratge de la font d'alimentació és obligatori, no opcional.Els centres de distribució tenen entorns elèctrics terribles-VFD en motors de transport, carregadors de carretons elevadors, equips de soldadura a les àrees de manteniment. Especifiquem un rebuig del mode-comú mínim de 60 dB a les fonts d'alimentació. Les unitats més barates recullen interferències i creen una corrupció de caràcters que sembla una fallada del maquinari.
Gestió de la condensació en zones de transició d'emmagatzematge en fred.Si el vostre quiosc es troba al límit entre l'ambient i l'espai refrigerat, els tancaments estàndard IP54 no són suficients. Els segells respiren amb dilatació tèrmica. L'aigua entra. La unió òptica-laminant la pantalla LCD directament al vidre de coberta-elimina l'espai d'aire intern on es forma la condensació. Afegeix entre 15 i 25 $ per pantalla, però allarga la vida útil de 18 a 24 mesos a 60+ en aquests entorns.
La seqüència d'inicialització HD44780 té un mode d'error conegut.Si l'alimentació falla durant la comunicació, el controlador entra en un estat indefinit i la pantalla es bloqueja. Les biblioteques de controladors estàndard no sempre ho gestionen correctament. La correcció està documentada a les notes antigues de l'aplicació d'Hitachi-envieu l'ordre de conjunt de funcions tres vegades durant la inicialització per forçar la sincronització independentment de l'estat anterior. No és complicat un cop ho saps, però això atrapa molts equips fent el seu primer desplegament.
Hi ha altres patrons d'integració que hem desenvolupat al llarg dels anys. Alguns d'ells els documentem en dissenys de referència per als clients. Altres no els anotem gens.
Què significa el desplegament d'ESL de Walmart per a aquest mercat
Walmart va anunciar el juny de 2024 que estarien enrotllant etiquetes de prestatgeries electròniques a 2.300 botigues dels Estats Units el 2026. Les actualitzacions de preus que solien prendre dos dies de mà d'obra associat ara es completen en minuts (corporate.walmart.com).
El detall que importa per a la nostra discussió: aquest desplegament és totalment e{0}}tecnologia de tinta per a la visualització de preus-del client. Els sistemes backend-les estacions de selecció, els molls de recepció, les interfícies de gestió de magatzems-no formen part de la iniciativa.
Els recursos de desenvolupament i l'atenció dels proveïdors flueixen cap a les tecnologies de visualització visibles-del client. La pantalla LCD de caràcters, sent "madura" (llegiu: avorrida), continua oferint aplicacions de fons sense la pèrdua que comporta una gran competència. L'oferta es manté estable amb múltiples fonts qualificades. Per a la compra, això és realment favorable-menys risc d'obsolescència, menys consolidació de proveïdors, més palanquejament de negociació.
Estructura de compromís per a projectes qualificats
Si el vostre projecte inclou 50+ nodes de visualització, requisits de temperatura industrial i integració de WMS, podem oferir-vos orientació tècnica i opcions comercials que van més enllà d'aquest article. Per sota d'aquest llindar, probablement els canals de distribució estàndard us serveixen millor.
Per al contacte inicial, incloeu: volum i cronologia de desplegament, rang de temperatura de funcionament (el pitjor-cas real, no teòric), plataforma i versió WMS, restriccions de muntatge i qualsevol requisit de certificació. Això ens permet respondre amb informació rellevant en lloc de fullets genèrics.
Què oferim als projectes que compleixen els requisits: opcions de proveïdors de la nostra llista aprovada amb dades de qualificació interna, dissenys de referència d'integració per a plataformes WMS comunes, plantilles de modelització de TCO personalitzades segons les vostres tarifes laborals, recomanacions de segona font per a la gestió de l'obsolescència.
El que no publiquem: preus específics de volum-(canvis genuïnament trimestralment), arquitectura d'integració detallada (sensibilitat competitiva), metodologia d'auditoria de proveïdors (procés propietari).
La realitat comercial de les solucions de visualització B2B és que els preus significatius requereixen comprendre els vostres requisits específics. Quinze minuts en una trucada de qualificació permeten estalviar setmanes de correu electrònic d'anada i tornada--.
